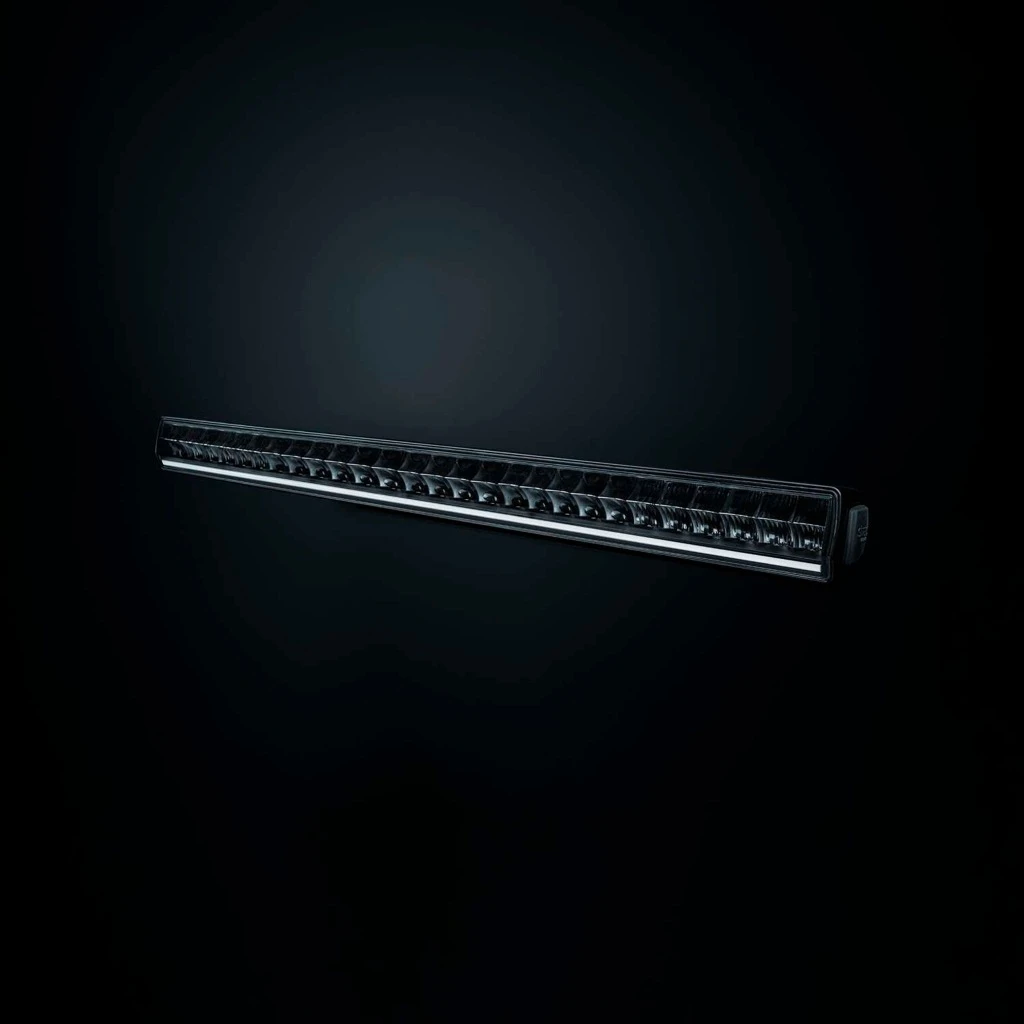

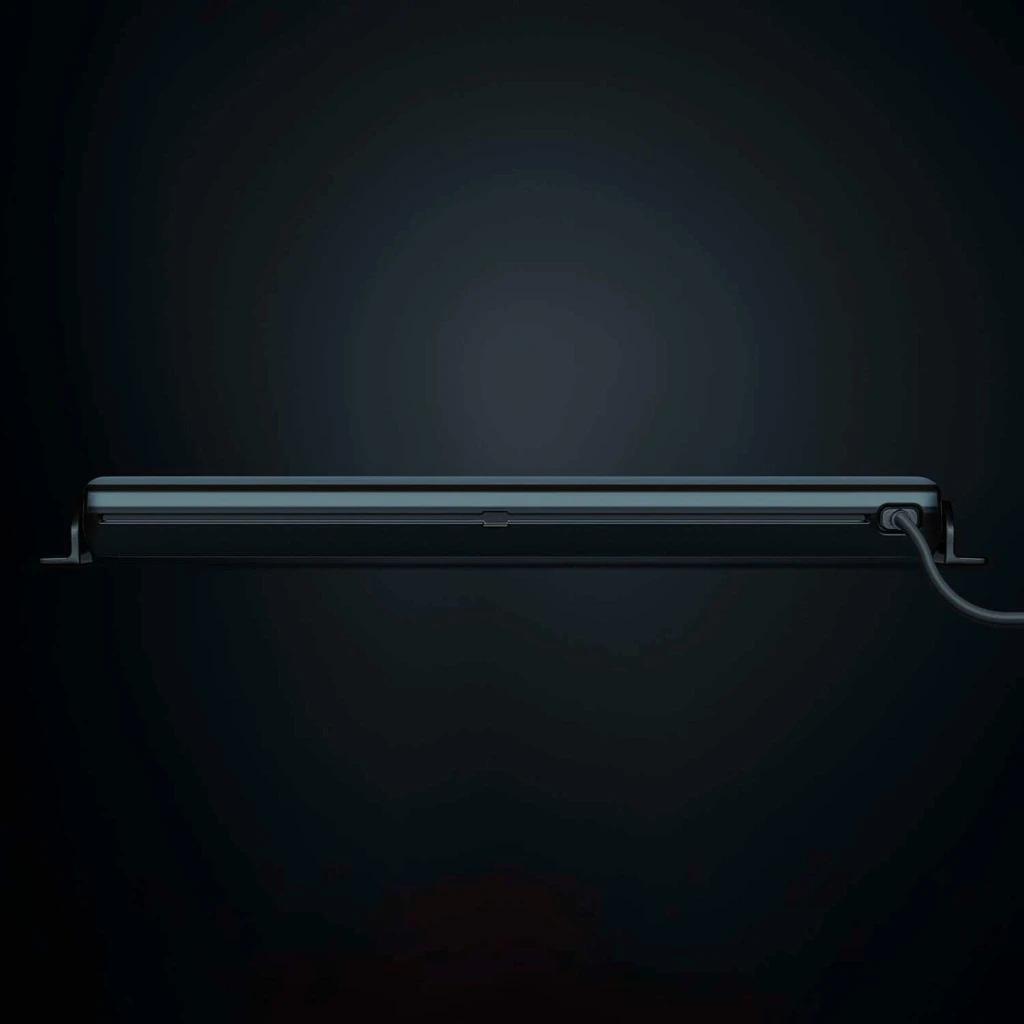

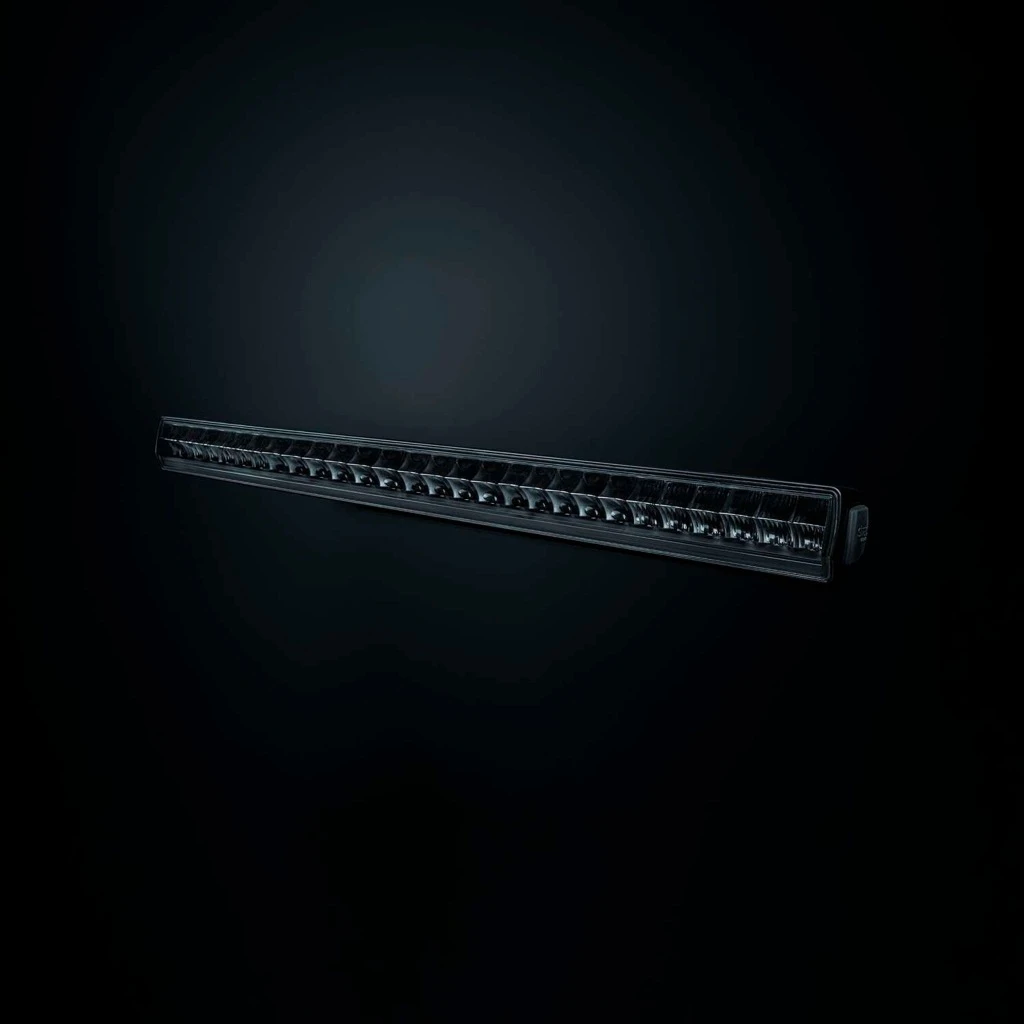

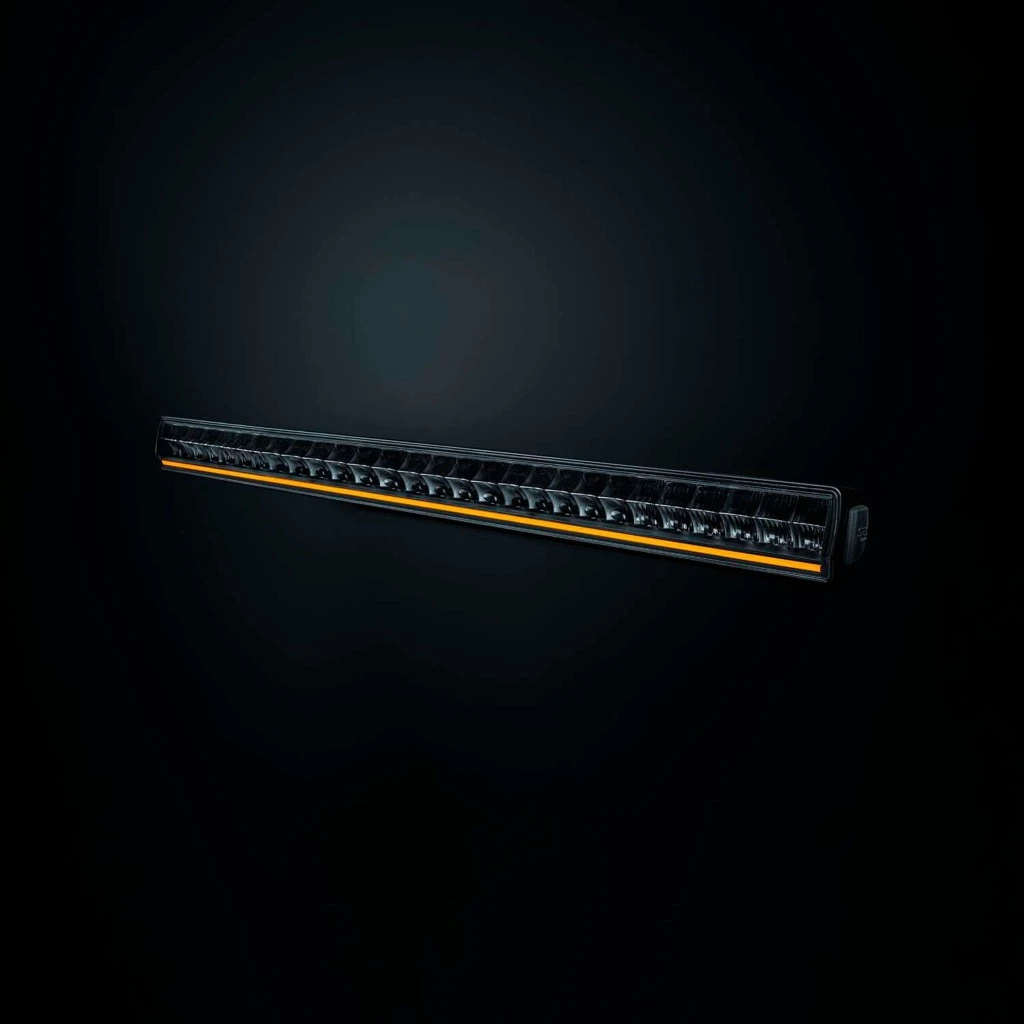

Lampa LED Bar STRANDS Skylord 30 / 75 cm / 276W + XBB Dongle & PowerUnit

Wydajny panel LED do jazdy drogowej i off-road

Panel LED STRANDS Skylord 30" to mocne i trwałe oświetlenie dodatkowe, stworzone z myślą o wymagających użytkownikach. Sprawdzi się zarówno w codziennej jeździe, jak i w trudnych warunkach terenowych.

Tryby pracy i zastosowanie

Tryb drogowy objęty homologacją – tryb Xperience do użytku poza drogami publicznymi

Tryb zostanie automatycznie zmieniony

Dane techniczne

Dodatkowe informacje

• E-mode – tryb drogowy do standardowego użytkowania
• Xperience mode – pełna moc (do użytku poza drogami publicznymi)
• Dalekiego zasięgu przed pojazdem
• Szerokiego oświetlenia poboczy
• Lepszej widoczności po prawej stronie drogi

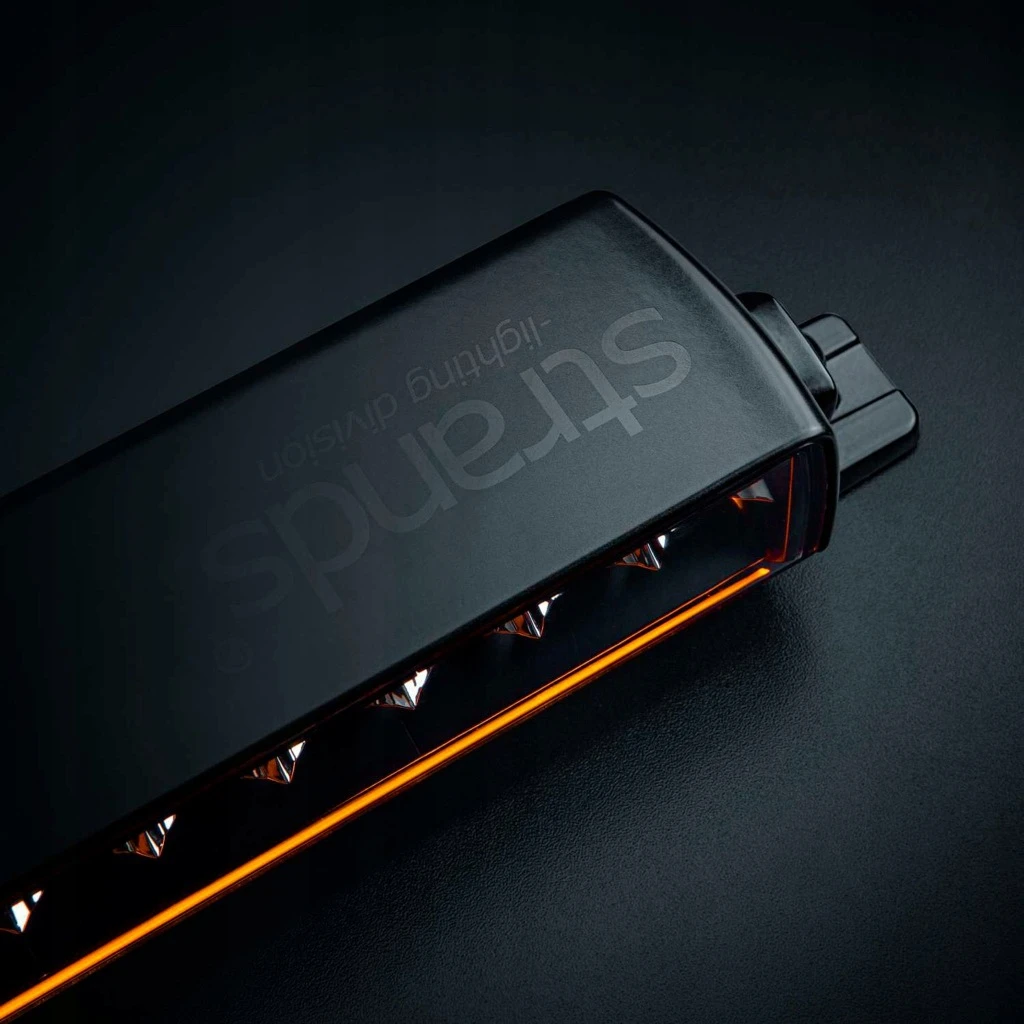

• Obudowa z jednego elementu aluminium (bez łączeń śrubowych)
• Wysoka odporność na wibracje i korozję
• Szczelna konstrukcja ograniczająca przedostawanie się wody i zabrudzeń
• Włączanie i wyłączanie światła pozycyjnego
• Szybkie sterowanie funkcjami lampy
• Kompatybilność z instalacjami 12V i 24V

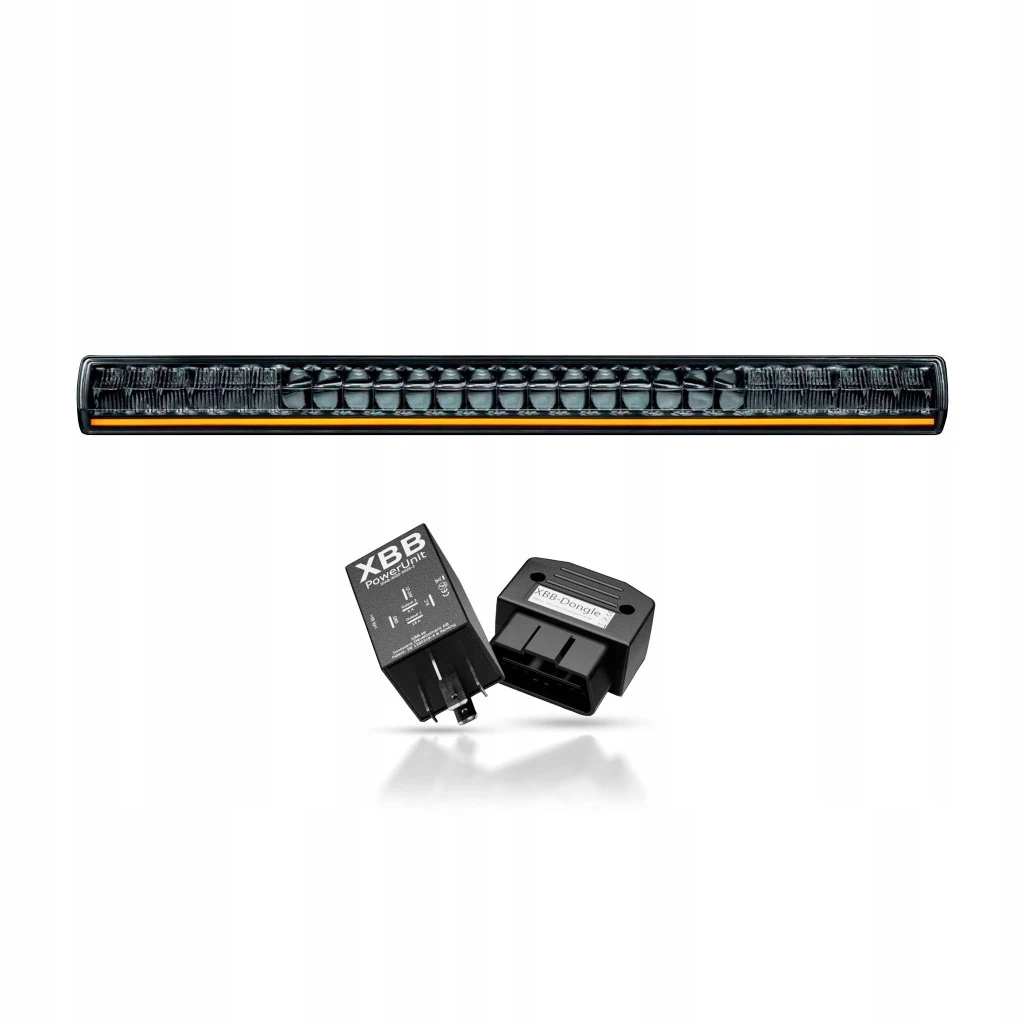

• Panel LED STRANDS Skylord 30" + XBB Dongle & PowerUnit
• Uchwyty montażowe boczne (stopy końcowe)
• Regulowane uchwyty dolne (regulacja szerokości)
• Wiązka przewodów Strands Pro
• Instrukcja montażu i podłączenia (EN)
• 5700 K
• Dwukolorowe światło pozycyjne (białe / pomarańczowe)
• Czarny – masa (-)
• Czerwony – zasilanie (+)
• Biały – światło pozycyjne białe (+)
• Żółty – światło pozycyjne pomarańczowe (+)
• Szary – przewód sygnałowy / sterujący
• Xperience – pełna moc (do użytku poza drogami publicznymi)
• E-mode – tryb homologowany do ruchu drogowego

Montaż i podłączenie

1. Włącz lampę (domyślnie uruchomi się tryb Xperience)
2. Wyłącz lampę na minimum 5 sekund
3. Włącz lampę i pozostaw włączoną przez 20 sekund
4. Wyłącz lampę
5. W ciągu 6–8 sekund włącz i wyłącz lampę 10 razy
6. Ponownie włącz lampę i pozostaw na 20 sekund

Montaż i pasujące akcesoria

Lampa ma zintegrowany przekaźnik. Wykorzystaj dostarczone przewody i dedykowaną wiązkę; nie trzeba dokupować standardowej wiązki przekaźnikowej DT-2 lub DTP-2. W komplecie jest wiązka Strands Pro. Wariant z XBB zawiera Dongle & PowerUnit; przed montażem sprawdź zgodność pojazdu.

Montaż przez fabryczne stopki dolne lub końcowe na stabilnym podłożu. Wariant z uchwytem lub zestawem mocującym wykorzystuje dołączone akcesoria.

Instrukcja producenta: Instrukcja montażu XBB Dongle i PowerUnit – producent.

Funkcje

• Dzięki solidnej konstrukcji i dopracowanej optyce panel spełnia oczekiwania kierowców zawodowych oraz użytkowników pojazdów roboczych i terenowych.
• STRANDS Skylord 30" – maksymalna wydajność dla wymagających
• Model STRANDS Skylord 30" to wydajny panel LED zaprojektowany z myślą o profesjonalnych kierowcach oraz użytkownikach pojazdów pracujących w trudnych warunkach. Łączy wysoką moc świetlną, nowoczesną optykę oraz solidną konstrukcję.
• Dwa tryby pracy
• Panel oferuje dwa tryby zasilania:
• Dzięki temu możesz dopasować działanie lampy do warunków i przepisów.
• Nowoczesna wiązka światła
• Efekt ten uzyskano dzięki połączeniu wydajnych diod LED oraz nowoczesnej technologii odbłyśników.
• Nowoczesny wygląd, ciemna optyka oraz widoczne elementy odbłyśników sprawiają, że lampa dobrze komponuje się z przodem pojazdu.
• Trwałość i odporność
• Panel został zaprojektowany z myślą o intensywnym użytkowaniu w wymagających warunkach.
• Łatwa instalacja i szeroka kompatybilność
• Panele LED z serii STRANDS Skylord zostały zaprojektowane z myślą o szybkim i wygodnym montażu, nawet w dużych pojazdach.
• Wbudowany przekaźnik oraz przewód zasilający o długości ok. 250 cm umożliwiają sprawną instalację bez konieczności stosowania dodatkowych elementów. Dodatkowo panel współpracuje z wiązką przewodów Strands Pro, co pozwala na instalację typu plug & play z systemem XBB Dongle & PowerUnit.
• Wygodne sterowanie
• Zastosowany przełącznik umożliwia łatwe:
• Uniwersalne zastosowanie
• Dzięki temu panel można stosować w różnych pojazdach – od samochodów osobowych po maszyny robocze.

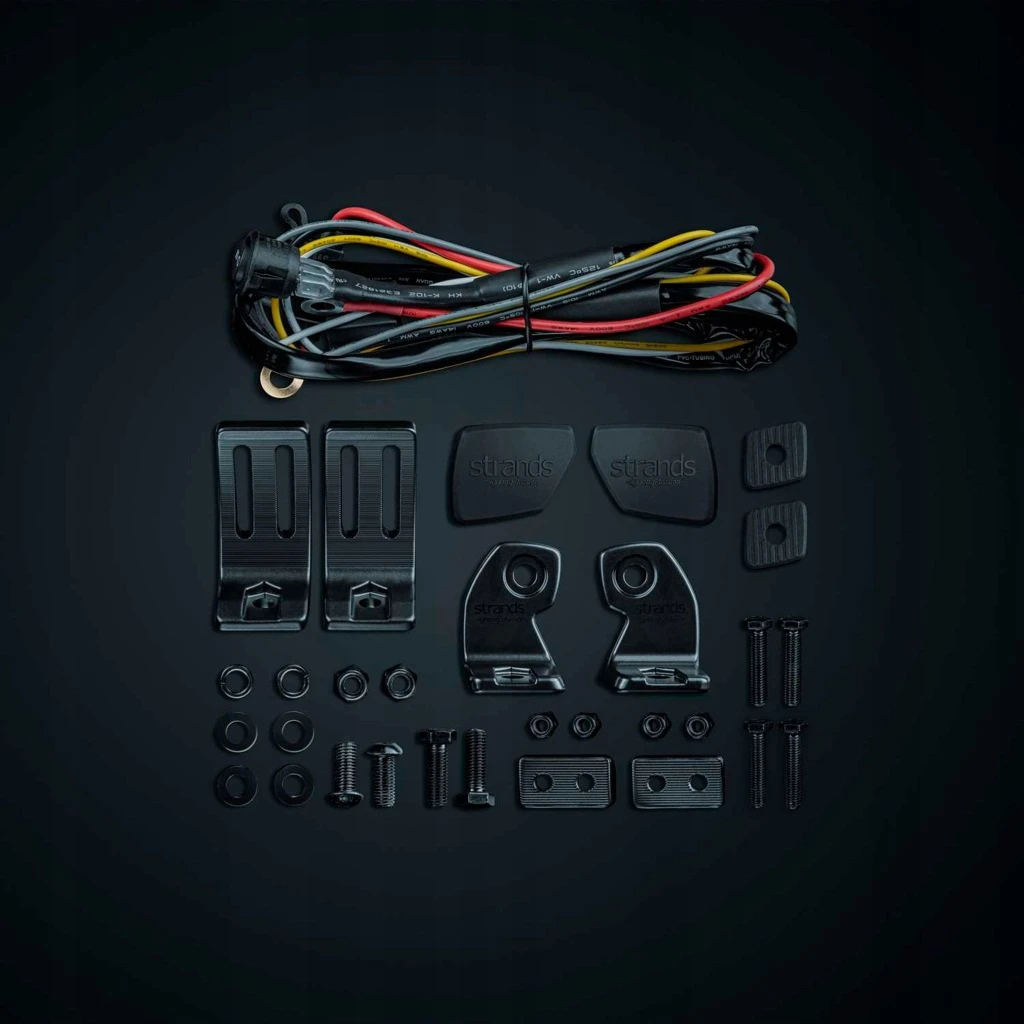

• Zawartość zestawu
• W komplecie znajdują się:
• Specyfikacja techniczna
• Parametry techniczne
• Moc i tryby pracy
• Strumień świetlny

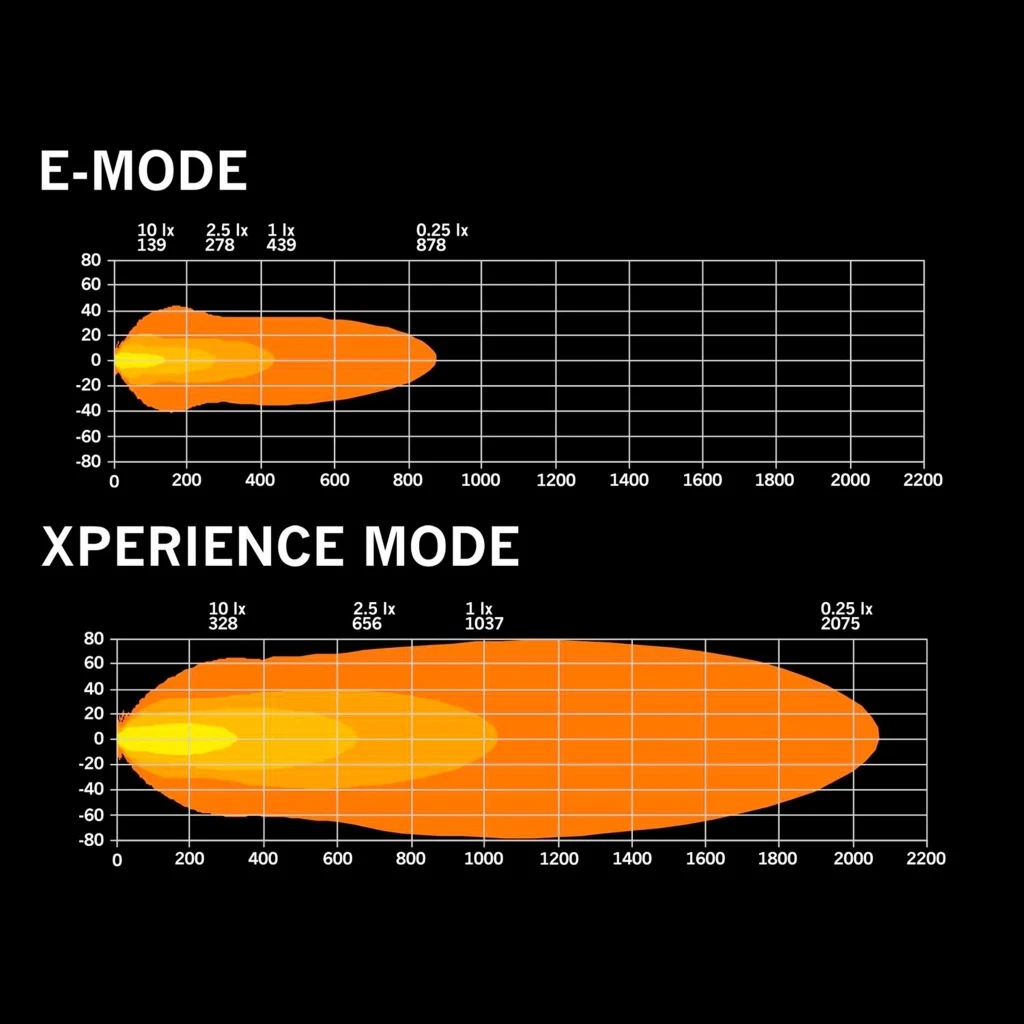

• Zasięg światła
• Temperatura barwowa
• Budowa i montaż

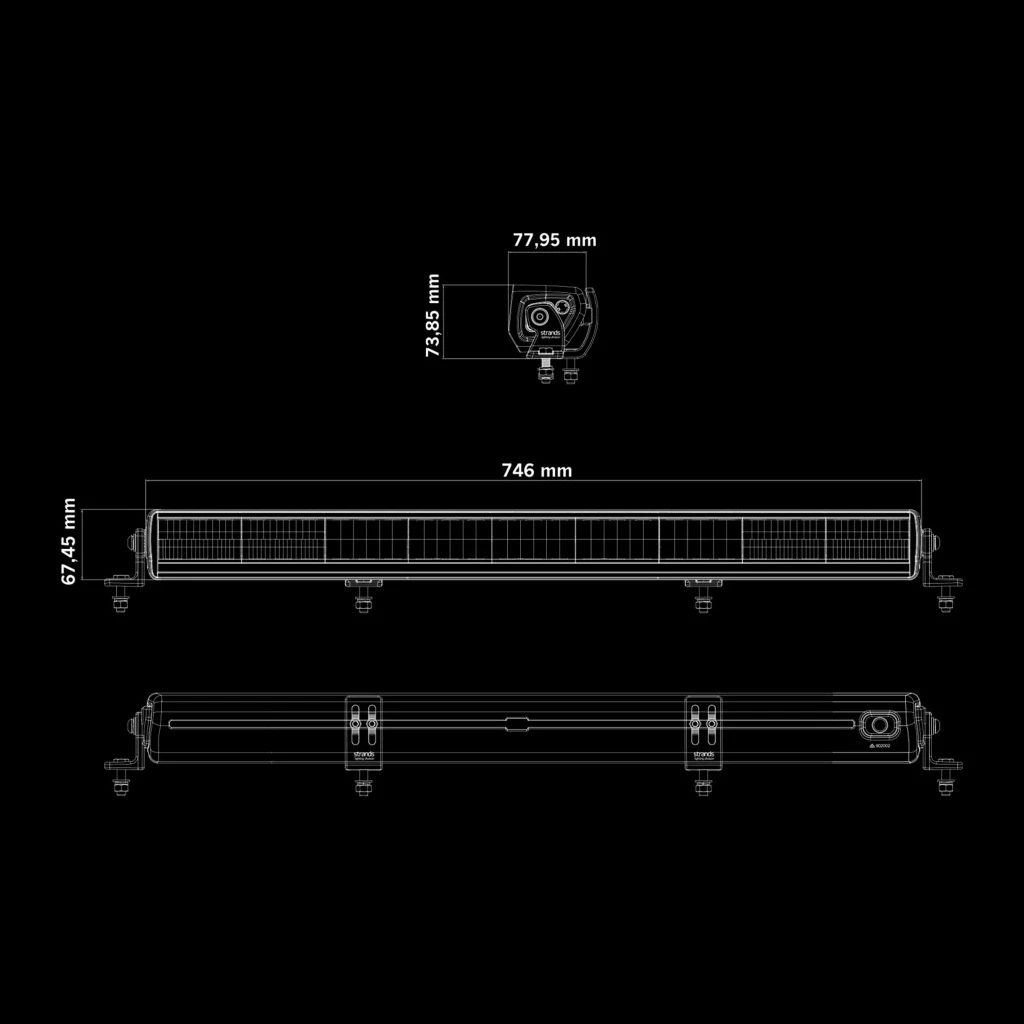

• Wymiary
• Dodatkowe funkcje
• Odporność i certyfikaty

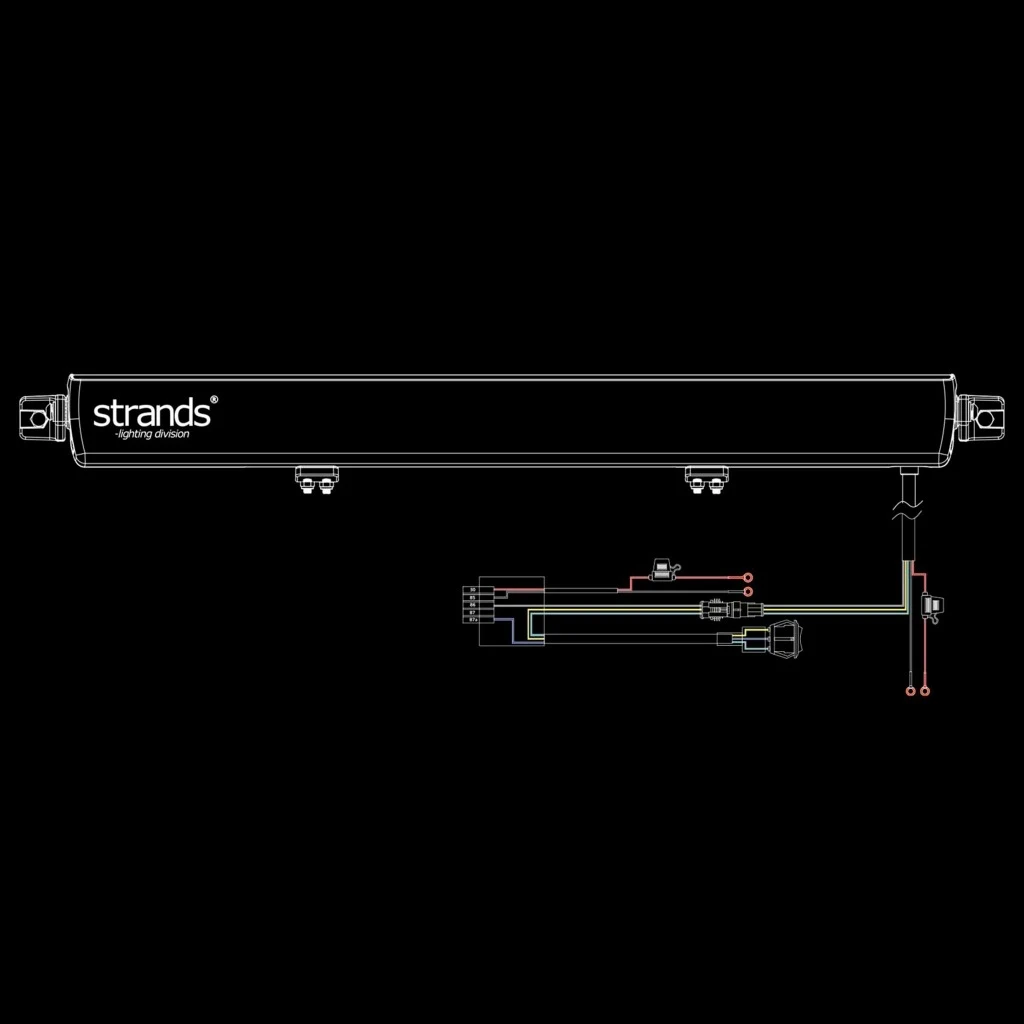

• Nstrukcja podłączenia
• Kolory przewodów
• Zmiana trybu pracy (Xperience / E-mode)
• Jak zmienić tryb:
• Aby wrócić do poprzedniego trybu, powtórz powyższą procedurę.
• Sterowanie lampą powyżej 180 W przez dodatkowy przekaźnik
• Moduły XBB OBD Dongle i PowerUnit: Innoware Development AB, Hyttvägen 13, 733 38 Sala, Szwecja. Kontakt: info@innoware.se.

Bezpieczne użytkowanie

• Przed montażem odłącz zasilanie pojazdu i przeczytaj instrukcję producenta.
• Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
• Nie używaj uszkodzonego produktu.

Co oznaczają parametry

• ECE R148 – homologacja świateł sygnalizacyjnych (np. pozycyjnych, kierunkowskazów).
• ECE R149 – homologacja świateł drogowych i mijania.
• Ref. (liczba referencyjna) – wartość z homologacji; sumuje się ją dla wszystkich świateł dodatkowych zamontowanych w pojeździe.
• Zasięg @ 1 lx – odległość, na jakiej natężenie oświetlenia spada do 1 luksa; służy do porównywania zasięgu lamp.
• IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.
• DT / DTP – szczelne złącza wtykowe (Deutsch) stosowane w instalacjach pojazdowych.

Pozostałe dane z karty produktu

• STRANDS Skylord 30 LED bar 75 cm 276W lampa prosta panel + XBB Dongle & PowerUnit
• Instrukcja montażu i bezpieczeństwa STRANDS Siberia Skylord 10–40″ (PDF producenta)

Gwarancja

Gwarancja producenta: 12 miesięcy. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Instrukcja obsługi

Pobierz instrukcję Strands i XBB (PDF, po polsku)
