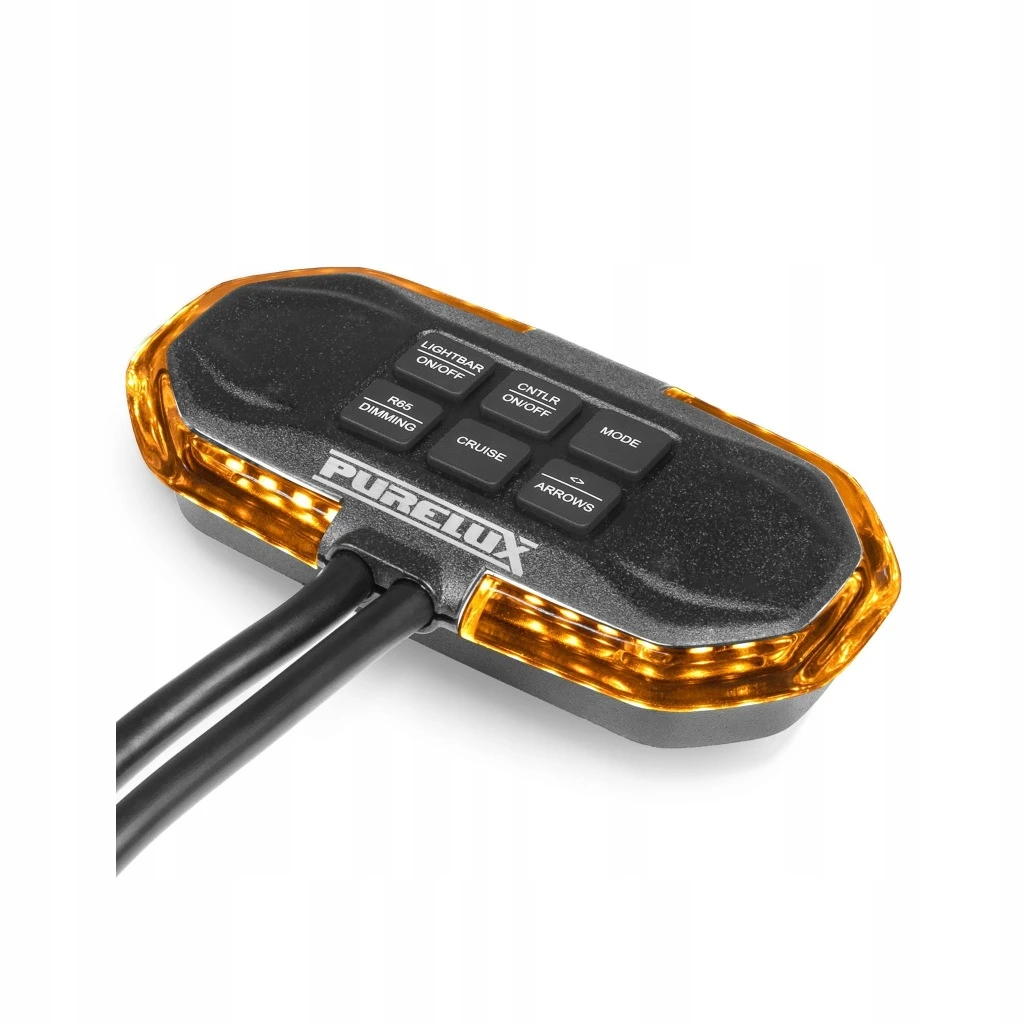

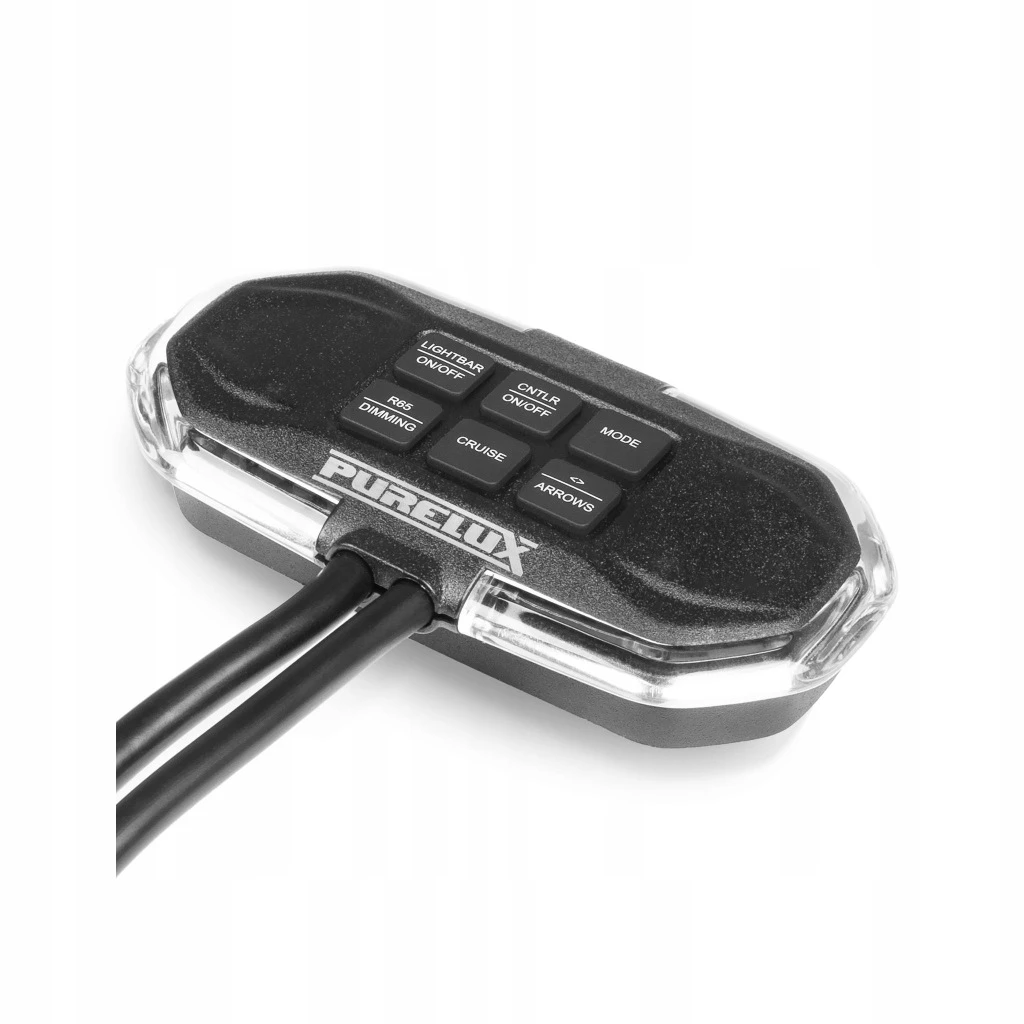

PURELUX Flash Panel Controller Gen2 – sterowanie lampami ostrzegawczymi

Purelux Flash Panel Controller Gen2 to dedykowany panel sterowania przeznaczony do lamp ostrzegawczych serii Purelux Flash Gen2. Umożliwia wygodną obsługę wszystkich funkcji lampy bez konieczności wychodzenia z pojazdu, co znacząco zwiększa komfort i bezpieczeństwo pracy.

Purelux Flash Panel Controller Gen2 to zaawansowany panel sterowania przeznaczony do lamp ostrzegawczych serii Purelux Flash Gen2. Umożliwia wygodne zarządzanie wszystkimi funkcjami lampy bez konieczności opuszczania pojazdu, co znacząco zwiększa komfort i efektywność pracy.

Dane techniczne

Dodatkowe informacje

• Czerwony – zasilanie (+)
• Czarny – masa (-)

W zestawie

• Purelux Flash Panel Controller Gen2
• Magnetyczną podstawę montażową
• Śruby montażowe do mocowania podstawy
• Instrukcję montażu i obsługi (FI / EN / SV / NO / DK)

Montaż i podłączenie

1. Połącz ze sobą żółte przewody panelu sterowania i lampy ostrzegawczej.
2. Po wykonaniu połączeń naciśnij i przytrzymaj przycisk MODE przez około 10 sekund.
3. Po synchronizacji panel sterowania oraz lampa ostrzegawcza będą migały zgodnie z tym samym wzorem.

Funkcje

• Panel umożliwia:
• Włączanie i wyłączanie lampy ostrzegawczej
• Zmianę wzorów błysków i trybów pracy
• Aktywację homologowanego trybu ostrzegawczego R65
• Przełączanie między trybem dziennym i nocnym
• Sterowanie kierunkowskazem ruchu w lewo lub w prawo
• Uruchomienie trybu Cruise, czyli światła ciągłego bez migania
• Wszystkie funkcje dostępne są bezpośrednio z poziomu panelu sterowania.
• Jedną z największych zalet Flash Panel Controller Gen2 jest możliwość odwzorowania aktualnie wybranego trybu błysku bezpośrednio na panelu.
• Dzięki temu:
• Panel symuluje aktualny wzór błysku lampy ostrzegawczej
• Kierowca widzi aktywny tryb bez wychodzenia z pojazdu
• Zmiana funkcji jest szybsza i bardziej intuicyjna
• Łatwiej wybrać odpowiedni wzór pracy do aktualnych warunków
• Po wybraniu odpowiedniego trybu podświetlenie panelu można wyłączyć, pozostawiając lampę ostrzegawczą aktywną.
• Panel wyposażono w osobne przyciski dla najważniejszych funkcji:
• ON / OFF – włączanie i wyłączanie systemu
• MODE – zmiana trybów pracy
• R65 – szybka aktywacja homologowanego trybu ostrzegawczego
• DAY / NIGHT – przełączanie między trybem dziennym i nocnym
• LEFT / RIGHT – sterowanie kierunkowskazem ruchu
• CRUISE – światło ciągłe bez migania
• Sterownik posiada dedykowane przewody do:
• Zasilania (+)
• Masy (-)
• Sterowania funkcjami lampy
• Długość przewodu zasilającego wynosi 250 cm, co umożliwia wygodny montaż również w większych pojazdach.
• Kompaktowa obudowa została wyposażona w:
• Mocny magnes montażowy na tylnej części panelu
• Dodatkowo w zestawie znajduje się:
• Magnetyczna płytka montażowa umożliwiająca trwałe przykręcenie panelu w dowolnym miejscu kabiny
• Pozwala to na szybki montaż bez konieczności wykonywania skomplikowanych modyfikacji wnętrza pojazdu.
• Pojazdów drogowych i serwisowych
• Maszyn budowlanych
• Pojazdów komunalnych
• Ciągników rolniczych
• Pojazdów technicznych
• Samochodów specjalistycznych
• Zestaw zawiera wszystkie niezbędne elementy do instalacji panelu sterowania w kabinie pojazdu.
• Dzięki dołączonej podstawie magnetycznej możesz:
• Szybko zamontować panel bez skomplikowanych przeróbek
• Łatwo zmienić jego położenie w kabinie
• Zamocować sterownik w wygodnym miejscu pracy kierowcy
• Dołączone śruby umożliwiają również wykonanie trwałego montażu w wybranej lokalizacji.

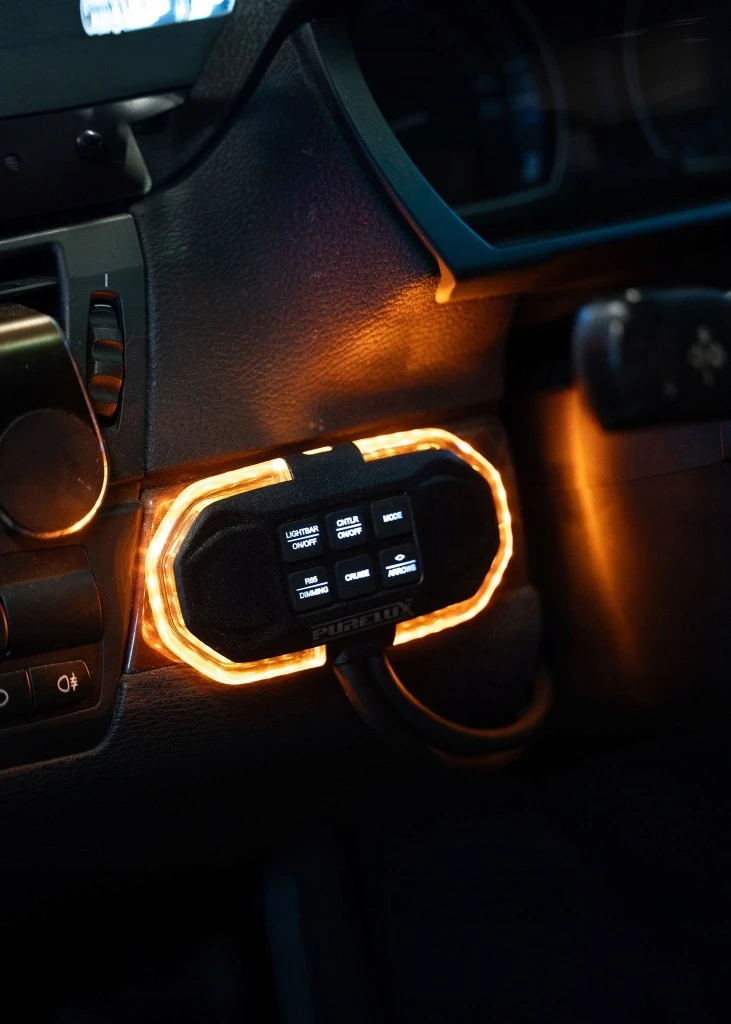

• Panel sterowania pozwala na wygodne zarządzanie funkcjami lamp ostrzegawczych bez opuszczania pojazdu, a dzięki kompaktowej konstrukcji nie zajmuje dużo miejsca w kabinie.
• Wersja skrócona (mobile)
• Flash Panel Controller Gen2
• Magnetyczna podstawa
• Śruby montażowe
• Instrukcja w 5 językach
• Gotowy do montażu ⚡
• Dzięki wysokiej odporności na wodę, pył i zakłócenia elektromagnetyczne panel doskonale sprawdza się w pojazdach pracujących w trudnych warunkach.
• Sterowanie lampami Flash Gen2 z kabiny pojazdu
• Obsługa trybów R65, Cruise i kierunkowskazów
• Funkcja podglądu aktywnego wzoru błysku
• Zasilanie 10–36V
• Maksymalny prąd 20A
• Szczelność IP69K
• Homologacje ECE R10 i R65 Klasa 2
• Przewód zasilający 250 cm
• 10–36V
• 20A
• IP69K
• ECE R65 Klasa 2
• Do lamp Purelux Flash Gen2 ⚡

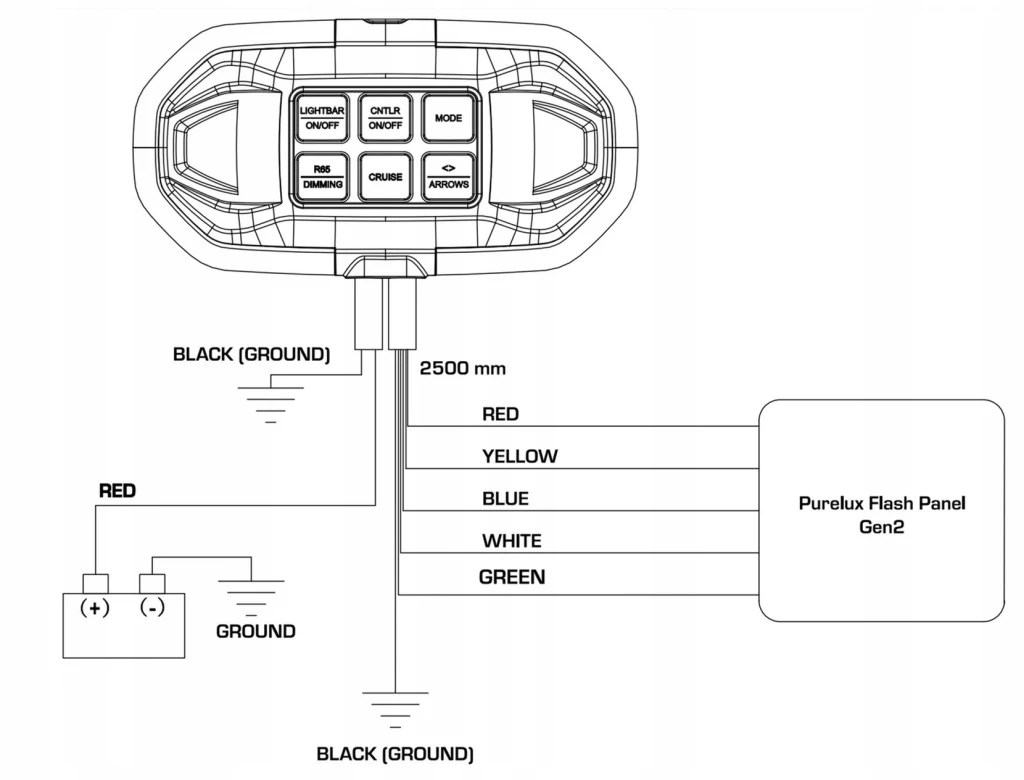

• Podłączenie panelu sterowania i lampy ostrzegawczej
• Podłącz osobno przewód zasilający panelu sterowania oraz przewód zasilający lampy ostrzegawczej. Następnie połącz ze sobą przewody o tych samych kolorach wychodzące z panelu sterowania i lampy.
• Zasilanie panelu sterowania:
• Synchronizacja panelu z lampą ostrzegawczą
• Aby panel sterowania odwzorowywał aktualny tryb pracy lampy:
• Panel sterowania Purelux Flash Panel Controller Gen2 jest przeznaczony wyłącznie do współpracy z lampami ostrzegawczymi Purelux Flash Gen2. Aby wszystkie funkcje działały prawidłowo, przewody sterujące należy podłączyć zgodnie ze schematem producenta. ⚡

Bezpieczne użytkowanie

• Przed montażem odłącz zasilanie pojazdu i przeczytaj instrukcję producenta.
• Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
• Nie używaj uszkodzonego produktu.

Co oznaczają parametry

• ECE R65 – homologacja świateł błyskowych (ostrzegawczych) do ruchu drogowego. Klasy 1 i 2 oraz oznaczenia XA1/XA2 opisują wymagania dotyczące jasności; XA2 oznacza osobny tryb dzienny i nocny.
• ECE R10 – odporność na zakłócenia elektromagnetyczne i ograniczenie zakłóceń radiowych.
• IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.
• Synchronizacja – połączenie przewodów sterujących wielu lamp, dzięki czemu błyskają w tym samym rytmie lub naprzemiennie.

Pozostałe dane z karty produktu

• CISPR25 Klasa 5

Gwarancja

Gwarancja producenta: 24 miesiące. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Instrukcja obsługi

Pobierz instrukcję montażu i obsługi Flash Gen2, Halfbar i sterownika Gen2 (PDF, po polsku)
