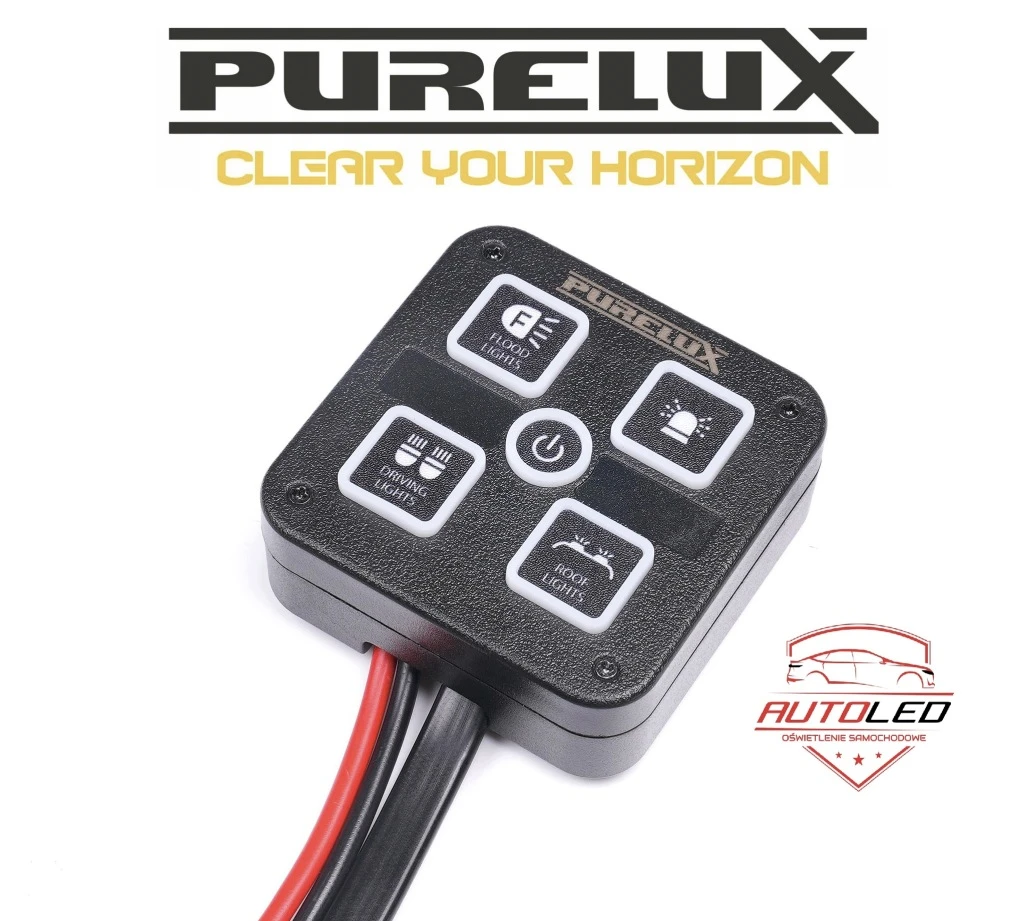

PURELUX MINI – PANEL STEROWANIA 4 PRZYCISKI / 10–30V

Purelux Mini Dashboard Controller to kompaktowy i łatwy w obsłudze panel sterowania umożliwiający niezależną obsługę do 4 urządzeń elektrycznych z jednego miejsca.

Doskonale sprawdzi się do sterowania dodatkowym oświetleniem LED, lampami roboczymi, światłami ostrzegawczymi oraz innymi akcesoriami elektrycznymi w samochodach terenowych, SUV-ach, pickupach, pojazdach użytkowych oraz maszynach roboczych.

⭐ Sterowanie maksymalnie 4 urządzeniami

⭐ 4 niezależne przyciski

⭐ Napięcie robocze: 10–30 V

⭐ Do instalacji 12 V i 24 V

⭐ Kompaktowa konstrukcja

⭐ Wygodne sterowanie z jednego miejsca

⭐ Do dodatkowych lamp LED i innych akcesoriów elektrycznych

⭐ SUV / 4x4 / pickup / maszyny robocze

PURELUX MINI – KOMPAKTOWE STEROWANIE 4 URZĄDZENIAMI

Purelux Mini Dashboard Controller to praktyczny i łatwy w obsłudze panel sterowania umożliwiający niezależną obsługę do czterech grup oświetlenia lub innych urządzeń elektrycznych z jednego miejsca.

Doskonale sprawdzi się do sterowania m.in. lampami roboczymi, dodatkowymi światłami LED, lampami ostrzegawczymi oraz innym wyposażeniem elektrycznym w samochodach dostawczych, SUV-ach, pojazdach terenowych i niewielkich maszynach roboczych.

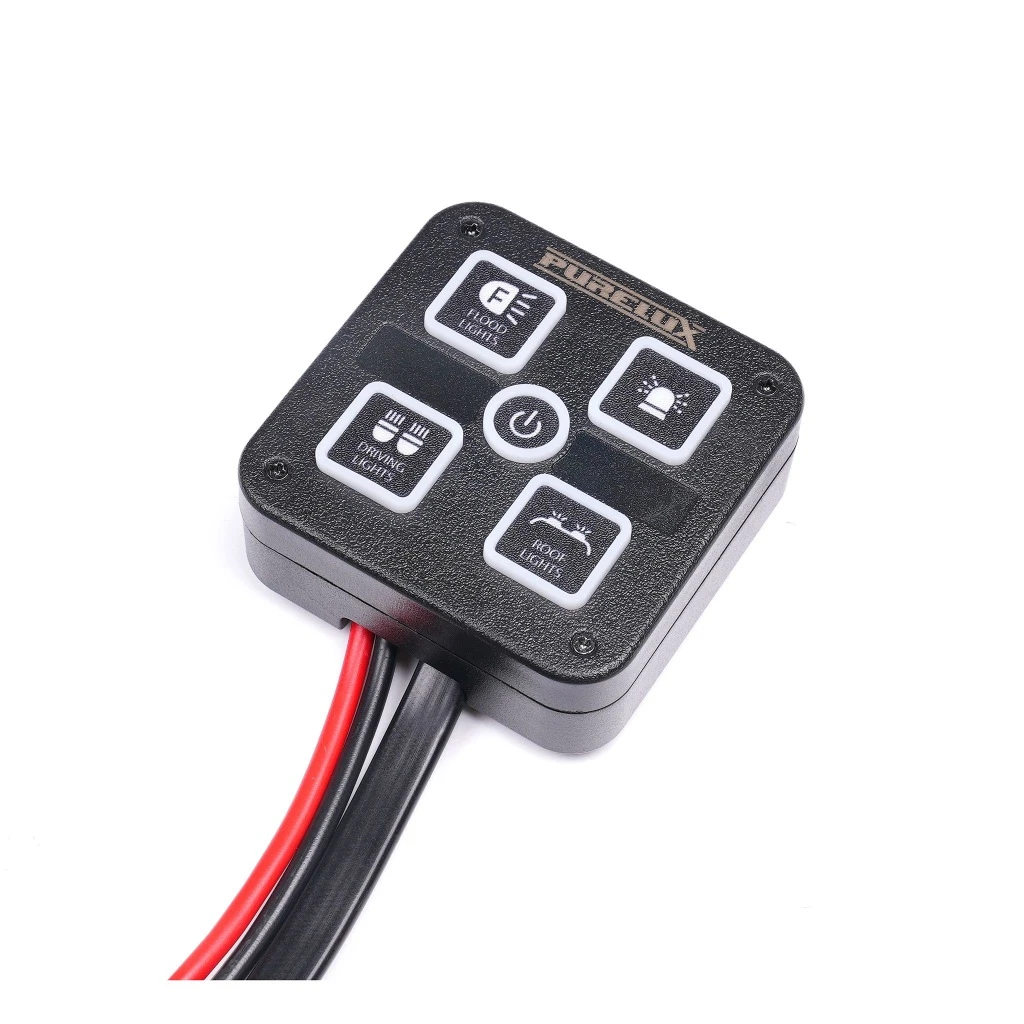

4 NIEZALEŻNE PRZYCISKI + WYŁĄCZNIK GŁÓWNY

Każde z czterech podłączonych urządzeń lub grup oświetlenia można włączać i wyłączać niezależnie.

Dodatkowy przełącznik znajdujący się pośrodku panelu umożliwia jednoczesne wyłączenie wszystkich urządzeń podłączonych do kontrolera.

Do jednego przycisku można również podłączyć całą grupę oświetlenia, np. kilka lamp zamontowanych na dachu, dzięki czemu wszystkie mogą być obsługiwane jednym przełącznikiem – oczywiście z zachowaniem maksymalnego dopuszczalnego obciążenia danego obwodu.

DWA SPOSOBY STEROWANIA

Przełączniki umożliwiają wygodną obsługę urządzeń na dwa sposoby:

• Tryb stały ON/OFF – przełączenie przycisku powoduje włączenie urządzenia do momentu jego ponownego wyłączenia.
• Tryb chwilowy – urządzenie działa tylko podczas przytrzymywania przełącznika.

Takie rozwiązanie zwiększa możliwości wykorzystania panelu i pozwala dostosować sposób sterowania do konkretnego urządzenia.

WYGODNE STEROWANIE LAMPAMI OSTRZEGAWCZYMI

Tryb chwilowy może być wykorzystany m.in. do obsługi lamp ostrzegawczych posiadających kilka programów błysku.

Jeden przełącznik może odpowiadać za włączanie i wyłączanie lampy, natomiast drugi może służyć jako przycisk chwilowy do zmiany programu lub trybu błysku.

Pozwala to wykorzystać funkcje kompatybilnego oświetlenia bez konieczności montowania dodatkowych przełączników w kabinie.

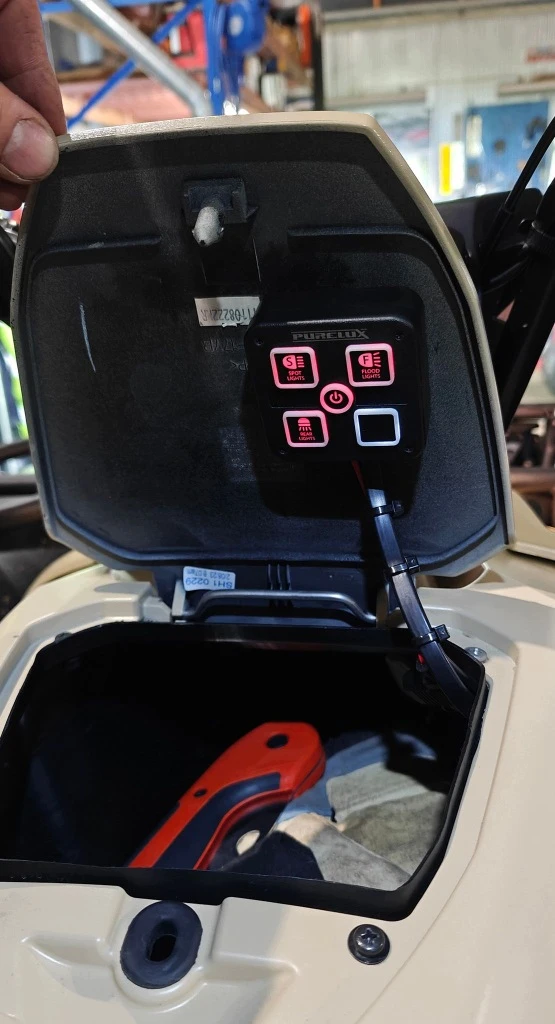

WODOODPORNA KONSTRUKCJA – IP67

Panel posiada klasę szczelności IP67, dzięki czemu jest zabezpieczony przed wodą i pyłem oraz może być stosowany również w pojazdach i maszynach pracujących w wymagających warunkach.

Purelux Mini sprawdzi się m.in. w:

• samochodach terenowych i SUV-ach,
• pickupach i samochodach dostawczych,
• maszynach budowlanych i roboczych,
• quadach i ATV,
• skuterach śnieżnych,
• łodziach i innych jednostkach pływających.

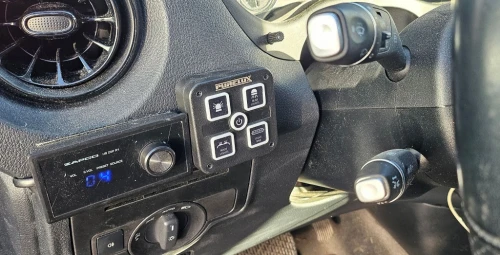

KOMPAKTOWE CENTRUM STEROWANIA

Purelux Mini Dashboard Controller pozwala zastąpić kilka oddzielnych przełączników jednym kompaktowym panelem. Umożliwia wygodne i uporządkowane sterowanie maksymalnie czterema urządzeniami lub grupami urządzeń bezpośrednio z kabiny pojazdu.

18 NAKLEJEK DO OZNACZENIA PRZYCISKÓW

W zestawie z Purelux Mini Dashboard Controller znajduje się 18 różnych naklejek z symbolami, które umożliwiają czytelne oznaczenie funkcji poszczególnych przełączników.

Dzięki nim można łatwo oznaczyć, który przycisk odpowiada za konkretną lampę, grupę oświetlenia lub inne urządzenie elektryczne. Nie trzeba więc zapamiętywać funkcji każdego z przełączników.

Symbole są dodatkowo podświetlane, dzięki czemu pozostają dobrze widoczne również po zmroku i ułatwiają obsługę panelu w ciemności.

MAKSYMALNA MOC 240W / 12V I 480W / 24V

Purelux Mini został przystosowany do sterowania urządzeniami elektrycznymi pracującymi zarówno w instalacjach 12 V, jak i 24 V.

Maksymalna łączna moc urządzeń pracujących jednocześnie wynosi:

• 240 W przy instalacji 12 V
• 480 W przy instalacji 24 V

Pozwala to wykorzystać panel do obsługi kilku lamp LED lub innych kompatybilnych urządzeń elektrycznych z jednego miejsca.

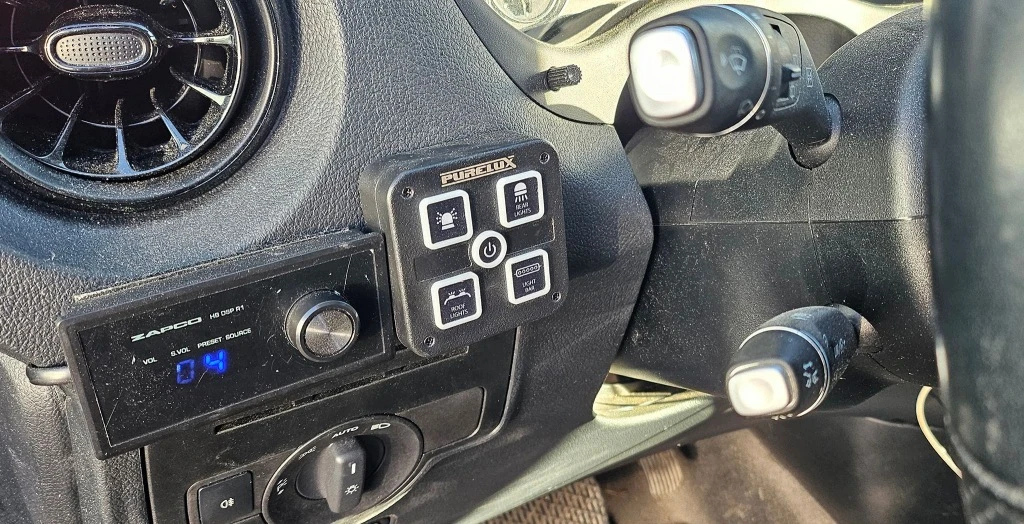

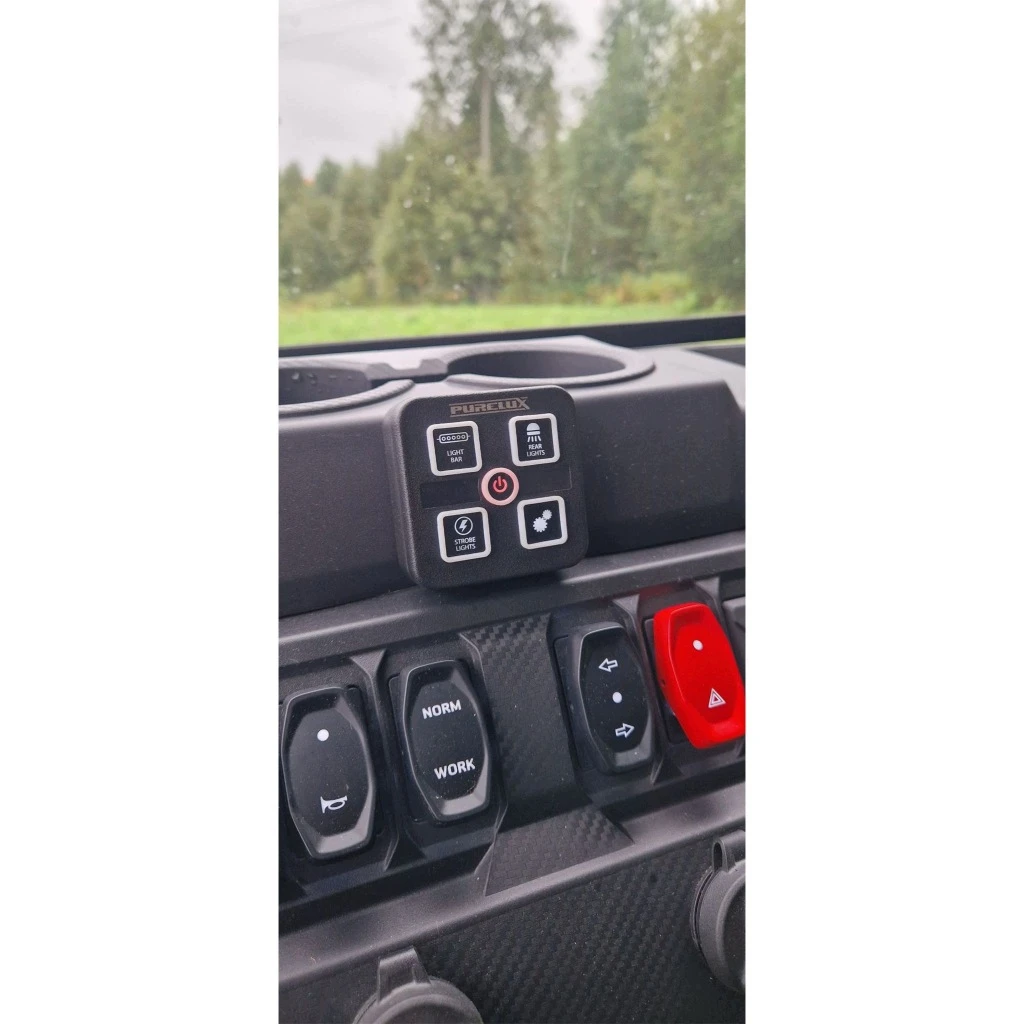

DWA SPOSOBY MONTAŻU

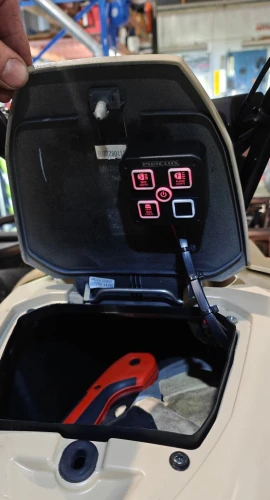

Panel wyposażony jest w mocną taśmę samoprzylepną 3M, dzięki której można zamontować go na odpowiedniej, płaskiej powierzchni bez konieczności wykonywania otworów montażowych.

Drugą możliwością jest zastosowanie oddzielnego uchwytu montażowego, który można przykręcić bezpośrednio do pojazdu. Pozwala to wykonać stabilny i trwały montaż panelu w wybranym miejscu.

Oba rozwiązania umożliwiają estetyczne wkomponowanie kontrolera w kabinę pojazdu oraz umieszczenie go w miejscu łatwo dostępnym dla kierowcy.

FUNKCJA PAMIĘCI

Purelux Mini posiada praktyczną funkcję pamięci ostatnich ustawień.

Po ponownym uruchomieniu zasilania panel przywraca ustawienia używane przed jego wyłączeniem. Dzięki temu nie ma potrzeby ponownego ustawiania poszczególnych funkcji przy każdym uruchomieniu pojazdu.

KOMPAKTOWY, CZYTELNY I PROSTY W MONTAŻU

Połączenie podświetlanych przycisków, 18 naklejek z symbolami, dwóch możliwości montażu oraz funkcji pamięci sprawia, że Purelux Mini Dashboard Controller jest praktycznym rozwiązaniem do uporządkowanego sterowania dodatkowym wyposażeniem elektrycznym pojazdu.

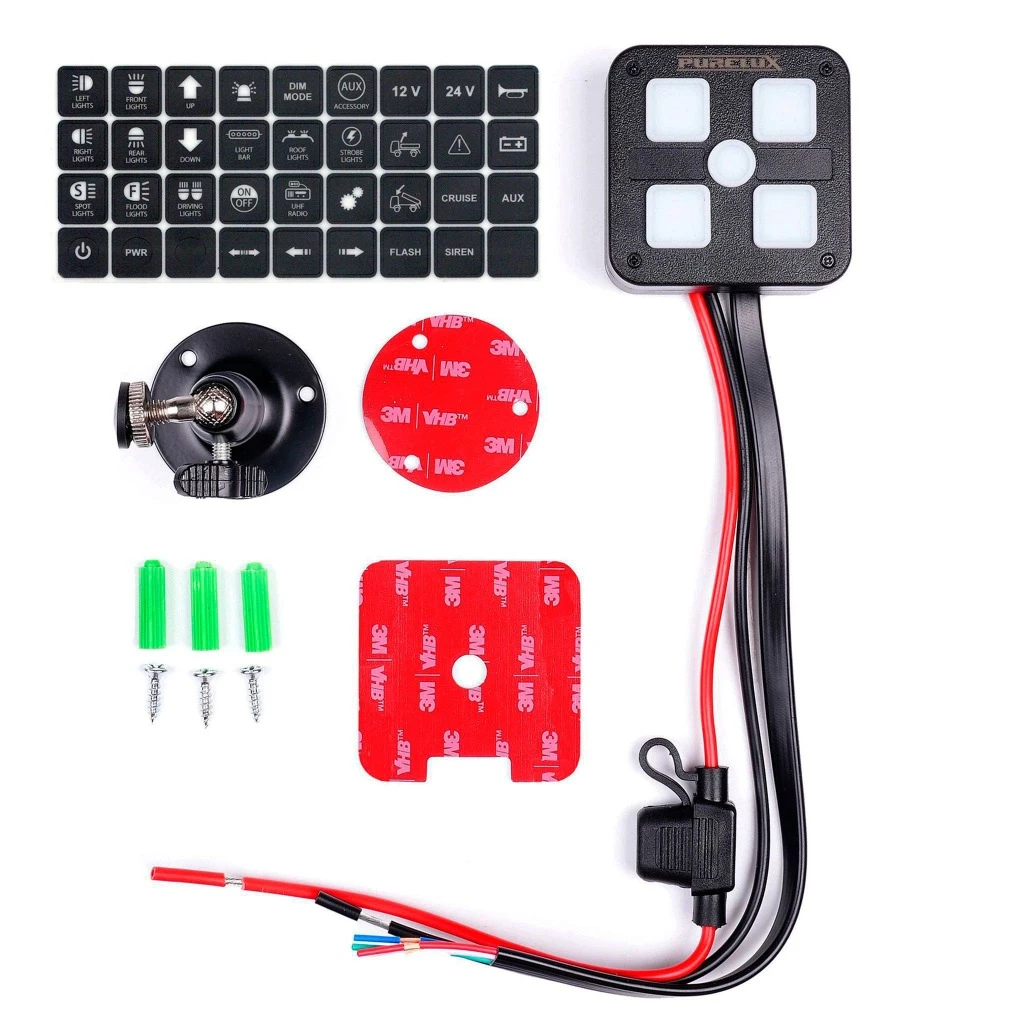

ZAWARTOŚĆ ZESTAWU

• 1 × panel sterowania Purelux Mini Dashboard Controller
• 1 × mocowanie samoprzylepne 3M
• 36 × naklejki z symbolami do oznaczenia funkcji przycisków
• 1 × uchwyt / podstawka do montażu na śruby
• 3 × śruby montażowe
• Instrukcja montażu i podłączenia

DANE TECHNICZNE

• Marka / model: Purelux Mini Dashboard Controller
• Typ: panel sterowania / panel przełączników
• Przeznaczenie: sterowanie maksymalnie 4 urządzeniami lub grupami urządzeń elektrycznych z jednego panelu
• Napięcie robocze: 10–30 V DC
• Instalacja: 12 V / 24 V
• Maksymalna moc: 240 W @ 12 V / 480 W @ 24 V
• Maksymalny prąd: 20 A
• Liczba sterowanych obwodów: 4
• Sposób sterowania: tryb stały ON/OFF oraz tryb chwilowy
• Funkcja pamięci: tak
• Podświetlenie przycisków: tak
• Wymiary: 62 × 62 × 25 mm
• Waga: 110 g
• Długość przewodu: ok. 30 cm
• Naklejki do oznaczania funkcji: 18 wzorów
• Homologacja EMC: ECE R10

MAKSYMALNE OBCIĄŻENIE

Panel umożliwia jednoczesne sterowanie urządzeniami o łącznej mocy do:

• 240 W w instalacji 12 V
• 480 W w instalacji 24 V
• Maksymalny prąd całkowity: 20 A

Purelux Mini Dashboard Controller dzięki kompaktowym wymiarom 62 × 62 mm, szerokiemu zakresowi napięcia 10–30 V oraz możliwości sterowania czterema niezależnymi urządzeniami doskonale sprawdzi się w samochodach 4x4, SUV-ach, pojazdach użytkowych, maszynach roboczych, quadach oraz innych pojazdach z instalacją 12 V lub 24 V.

KRÓTKA INSTRUKCJA PODŁĄCZENIA

PRZEWODY / WYJŚCIA

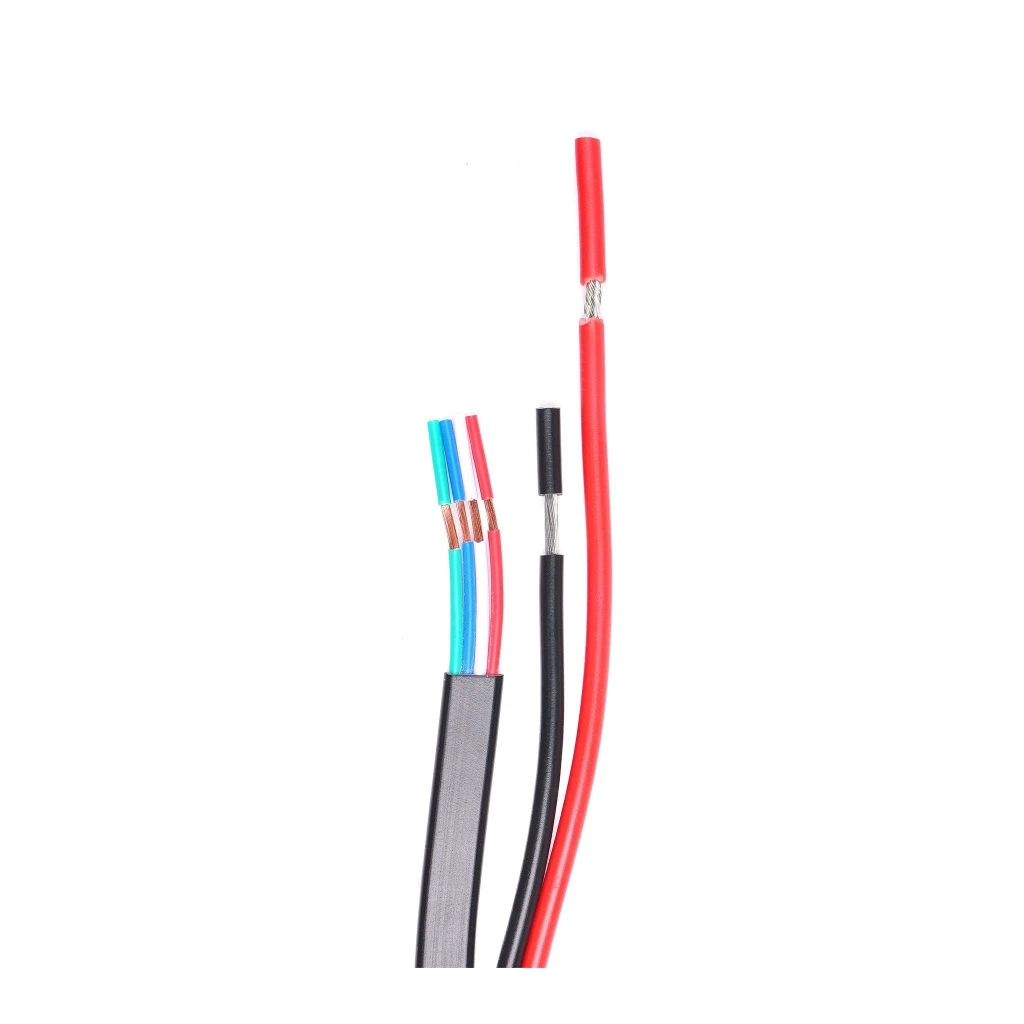

• Czerwony przewód – zasilanie (+)
• Czarny przewód – masa (-)
• Niebieski przewód – wyjście P1, lewy górny przycisk
• Czerwony przewód wyjściowy – wyjście P2, prawy górny przycisk
• Zielony przewód – wyjście P3, lewy dolny przycisk
• Biały przewód – wyjście P4, prawy dolny przycisk

WYBÓR TRYBU PRACY PRZYCISKU

Każdy z czterech przycisków można skonfigurować do pracy w jednym z dwóch trybów:

• ON/OFF – naciśnięcie włącza urządzenie, kolejne naciśnięcie je wyłącza
• Tryb chwilowy – urządzenie działa tylko podczas przytrzymywania przycisku

ZMIANA TRYBU PRACY

Aby zmienić sposób działania wybranego przycisku:

1. Wyłącz panel głównym przyciskiem zasilania.
2. Naciśnij i przytrzymaj jednocześnie przycisk zasilania oraz przycisk, którego funkcję chcesz zmienić.
3. Przytrzymaj oba przyciski do momentu usłyszenia sygnału / kliknięcia.
4. Tryb pracy wybranego przycisku zostanie zmieniony.

FUNKCJA MASTER SWITCH – PRZEŁĄCZNIK GŁÓWNY

Purelux Mini posiada również praktyczną funkcję Master Switch, która umożliwia sterowanie kilkoma wybranymi obwodami za pomocą jednego przycisku.

Przykładowo P1 może zostać ustawiony jako przycisk główny, który jednocześnie steruje P2 i P3. Po jego aktywowaniu urządzenia przypisane do P1, P2 i P3 mogą zostać uruchomione jednocześnie.

Pozostałe przyciski nadal mogą służyć do niezależnego sterowania przypisanymi do nich urządzeniami lub grupami oświetlenia.

KONFIGURACJA MASTER SWITCH

1. Naciśnij i przytrzymaj przycisk, który ma zostać ustawiony jako Master Switch, aż usłyszysz sygnał / kliknięcie.
2. Następnie wybierz przyciski, które mają być sterowane razem z nim, naciskając je kolejno.
3. Wybrane obwody zostaną przypisane do przycisku głównego.
4. Funkcję Master Switch można wyłączyć w analogiczny sposób.

Dzięki tej funkcji można np. sterować każdą grupą lamp oddzielnie, a jednym przyciskiem uruchamiać kilka wybranych grup jednocześnie.
