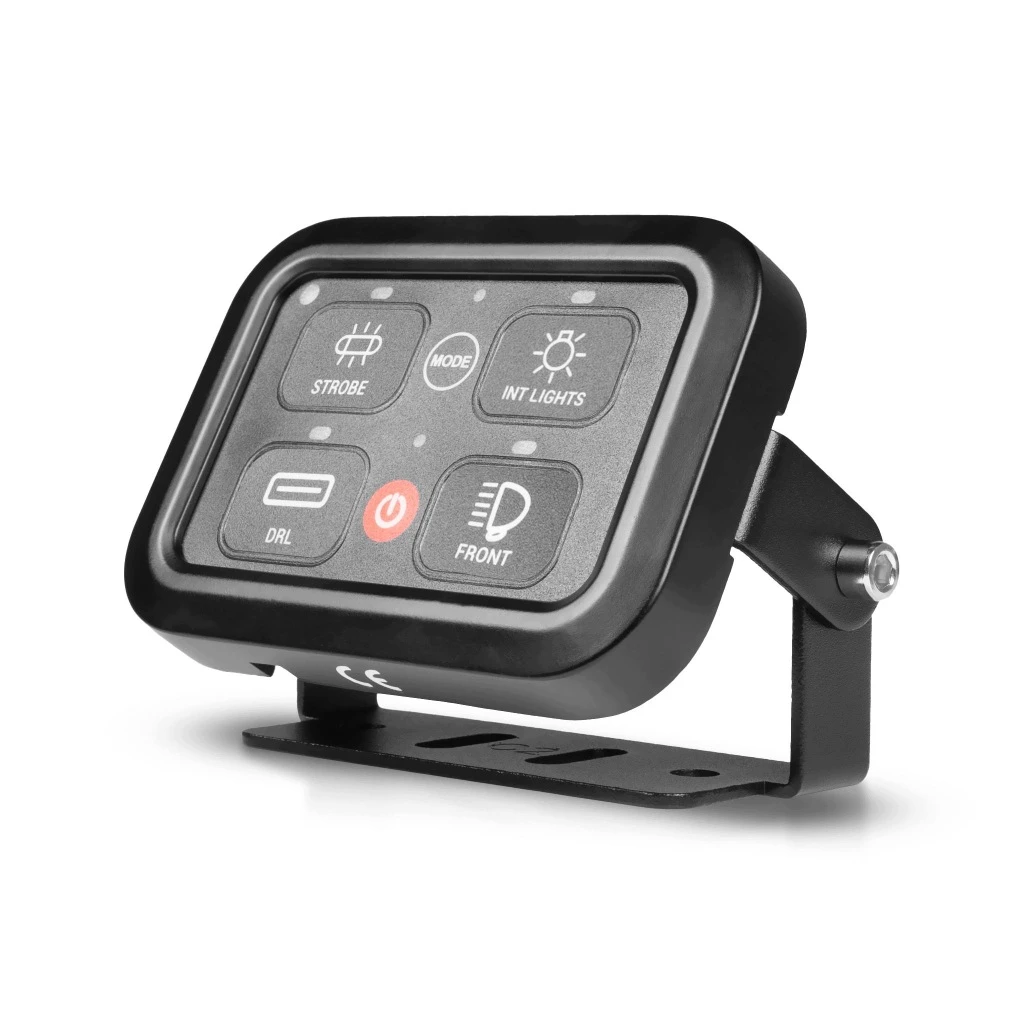

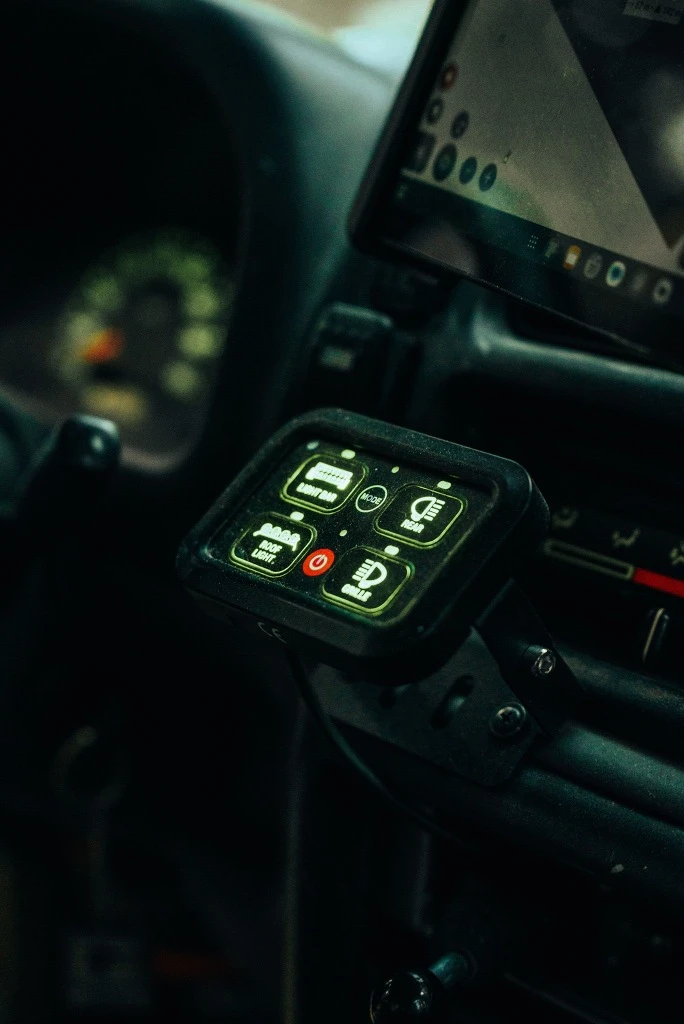

PURELUX MULTI-SWITCH – PANEL STEROWANIA 4 PRZYCISKI / RGB / 10–30V

Purelux Multi-Switch Dashboard Controller to wszechstronny, podświetlany panel sterowania z 4 niezależnymi przyciskami, umożliwiający wygodne sterowanie kilkoma urządzeniami elektrycznymi z jednego miejsca.

Panel doskonale sprawdzi się do sterowania dodatkowym oświetleniem LED, lampami roboczymi, oświetleniem terenowym oraz innymi akcesoriami elektrycznymi w samochodach terenowych, SUV-ach, pickupach, ciężarówkach i maszynach roboczych.

⭐ 4 niezależne przyciski sterujące

⭐ Podświetlenie RGB

⭐ Sterowanie 4 różnymi urządzeniami

⭐ Napięcie robocze: 10–30 V

⭐ Do instalacji 12 V i 24 V

⭐ Wygodne sterowanie z jednego panelu

⭐ Do dodatkowych lamp LED i innych akcesoriów

⭐ Samochody 4x4 / SUV / pickup / ciężarówki / maszyny robocze

PURELUX MULTI-SWITCH – WSZYSTKIE URZĄDZENIA POD KONTROLĄ

Purelux Multi-Switch Dashboard Controller to wszechstronny i wygodny panel sterowania czterema niezależnymi urządzeniami elektrycznymi. Pozwala uporządkować instalację i obsługiwać dodatkowe wyposażenie pojazdu z jednego, łatwo dostępnego miejsca.

Za pomocą panelu można sterować m.in. lampami roboczymi, dodatkowym oświetleniem LED, światłami ostrzegawczymi, wentylatorem, ogrzewaniem fotela oraz innymi urządzeniami elektrycznymi.

W maszynie roboczej panel może przykładowo obsługiwać oddzielnie przednie, tylne i boczne światła robocze oraz lampę ostrzegawczą, dzięki czemu wszystkie najważniejsze przełączniki znajdują się w jednym miejscu.

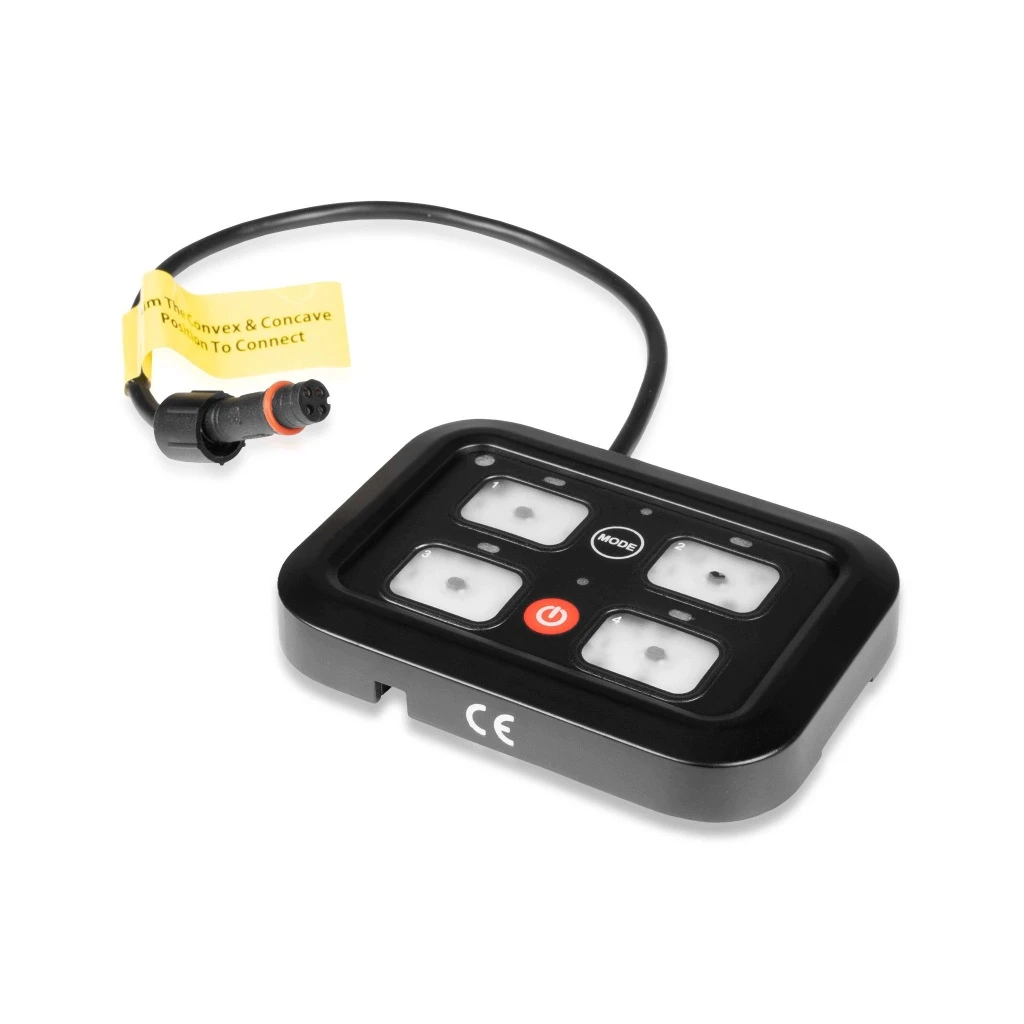

4 NIEZALEŻNE PRZYCISKI + WYŁĄCZNIK GŁÓWNY

Każde z czterech podłączonych urządzeń można włączać i wyłączać niezależnie.

Dodatkowy przycisk umieszczony pośrodku panelu umożliwia jednoczesne wyłączenie wszystkich urządzeń podłączonych do kontrolera, co znacznie ułatwia codzienną obsługę.

3 TRYBY PRACY PRZYCISKÓW

Każdy z czterech przycisków może pracować w jednym z trzech trybów:

• ON/OFF – jedno naciśnięcie włącza urządzenie, kolejne je wyłącza,
• chwilowy – urządzenie działa tylko podczas przytrzymywania przycisku,
• migający – umożliwia pracę podłączonego urządzenia w trybie pulsacyjnym.

Dzięki temu sposób działania poszczególnych przycisków można dopasować do rodzaju podłączonego wyposażenia.

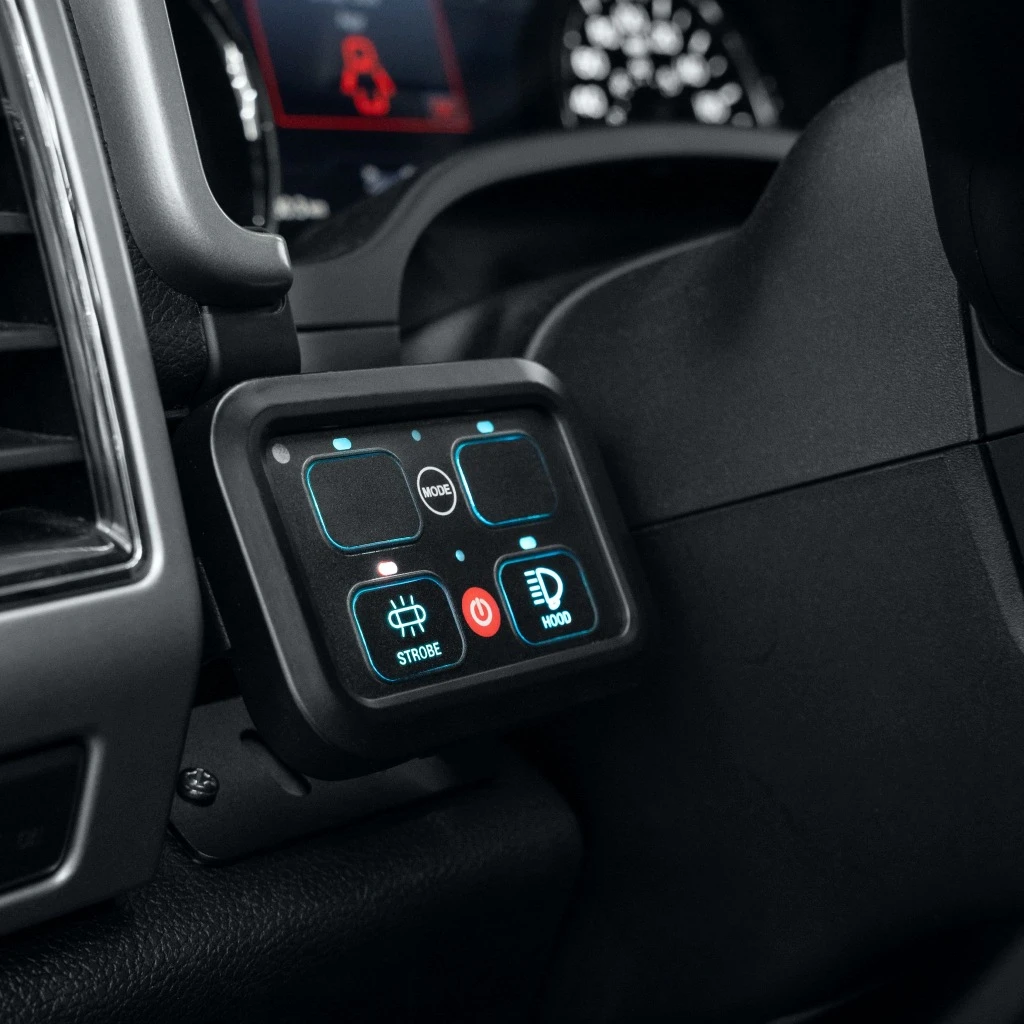

PODŚWIETLENIE RGB

Panel został wyposażony w efektowne podświetlenie RGB, które ułatwia obsługę po zmroku i nadaje instalacji nowoczesny wygląd.

Jasność podświetlenia automatycznie dostosowuje się do poziomu oświetlenia otoczenia, dzięki czemu symbole pozostają czytelne zarówno w dzień, jak i w nocy.

Podświetlenie można również wyłączyć za pomocą przycisku MODE.

50 NAKLEJEK DO OZNACZENIA PRZYCISKÓW

W zestawie znajduje się szeroki wybór naklejek umożliwiających oznaczenie funkcji poszczególnych przycisków:

• 45 naklejek z gotowymi symbolami
• 5 czarnych naklejek do własnego oznaczenia

Pozwala to łatwo rozpoznać, który przycisk odpowiada za konkretne światło lub urządzenie.

Dzięki podświetleniu RGB zastosowane symbole są dobrze widoczne również po zmroku.

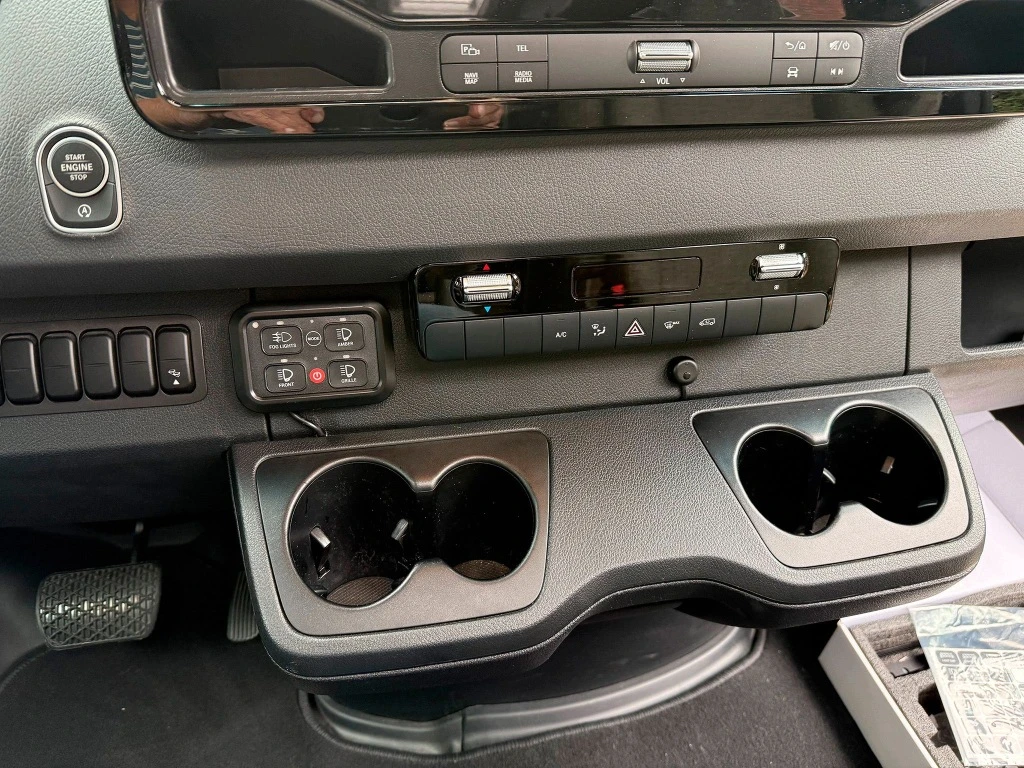

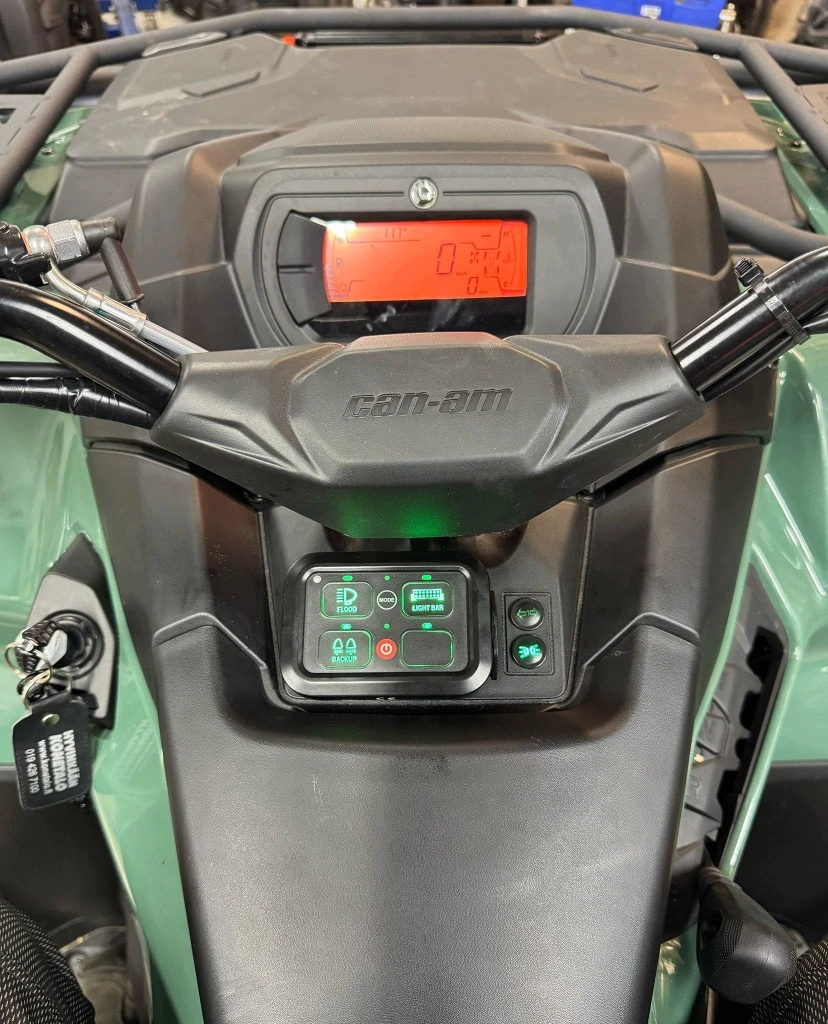

DO SAMOCHODÓW, MASZYN I POJAZDÓW 4X4

Purelux Multi-Switch świetnie sprawdzi się do sterowania dodatkowym wyposażeniem w:

• samochodach terenowych 4x4,
• SUV-ach i pickupach,
• ciężarówkach,
• samochodach użytkowych,
• maszynach budowlanych,
• maszynach rolniczych,
• innych pojazdach wyposażonych w instalację 12 V lub 24 V.

Purelux Multi-Switch pozwala zastąpić kilka oddzielnych przełączników jednym kompaktowym panelem, zapewniając wygodne i uporządkowane sterowanie czterema urządzeniami z jednego miejsca.

3 TRYBY PRACY KAŻDEGO PRZYCISKU

Za pomocą panelu Purelux Multi-Switch można indywidualnie ustawić sposób działania każdego z podłączonych urządzeń. Dostępne są trzy tryby pracy:

• Tryb stały ON/OFF – jedno naciśnięcie włącza urządzenie, kolejne je wyłącza
• Tryb chwilowy – urządzenie działa tylko podczas przytrzymywania przycisku
• Tryb migający – podłączone światło automatycznie pracuje w trybie pulsacyjnym

Dzięki wbudowanej funkcji migania w przypadku kompatybilnego oświetlenia nie ma potrzeby stosowania osobnego przekaźnika / modułu migacza.

PROSTA ZMIANA TRYBU PRACY

Zmiana funkcji wybranego przycisku jest szybka i odbywa się bezpośrednio z poziomu panelu:

1. Szybko dwukrotnie naciśnij przycisk MODE znajdujący się pośrodku panelu.
2. Wskaźniki LED nad przyciskami zaczną migać.
3. Naciśnij przycisk urządzenia, którego tryb pracy chcesz zmienić.
4. Wybierz odpowiedni sposób działania – stały, chwilowy lub migający.

Pozwala to skonfigurować każdy obwód odpowiednio do rodzaju podłączonego urządzenia.

FUNKCJA PAMIĘCI

Panel posiada praktyczną funkcję pamięci ostatnich ustawień.

Po ponownym włączeniu zasilania urządzenia mogą pracować w takim samym trybie, jaki był ustawiony przed jego wyłączeniem. Nie ma więc potrzeby ponownego konfigurowania panelu po każdym uruchomieniu pojazdu.

MAKSYMALNE OBCIĄŻENIE – 480W / 12V I 960W / 24V

Panel został przystosowany do obsługi urządzeń o dużym poborze mocy.

Maksymalne łączne obciążenie urządzeń pracujących jednocześnie wynosi:

• 480 W przy instalacji 12 V
• 960 W przy instalacji 24 V

OBCIĄŻENIE POSZCZEGÓLNYCH OBWODÓW

Każdy z czterech obwodów posiada określone maksymalne obciążenie:

• Obwód 1 – maks. 30 A
• Obwód 2 – maks. 20 A
• Obwód 3 – maks. 10 A
• Obwód 4 – maks. 5 A

Każdy obwód posiada własny bezpiecznik umieszczony w module sterującym, co zapewnia niezależne zabezpieczenie poszczególnych wyjść.

WAŻNE

Łączna moc urządzeń włączonych jednocześnie nie może przekraczać 480 W przy 12 V lub 960 W przy 24 V. Należy również przestrzegać maksymalnego dopuszczalnego prądu dla każdego z czterech obwodów.

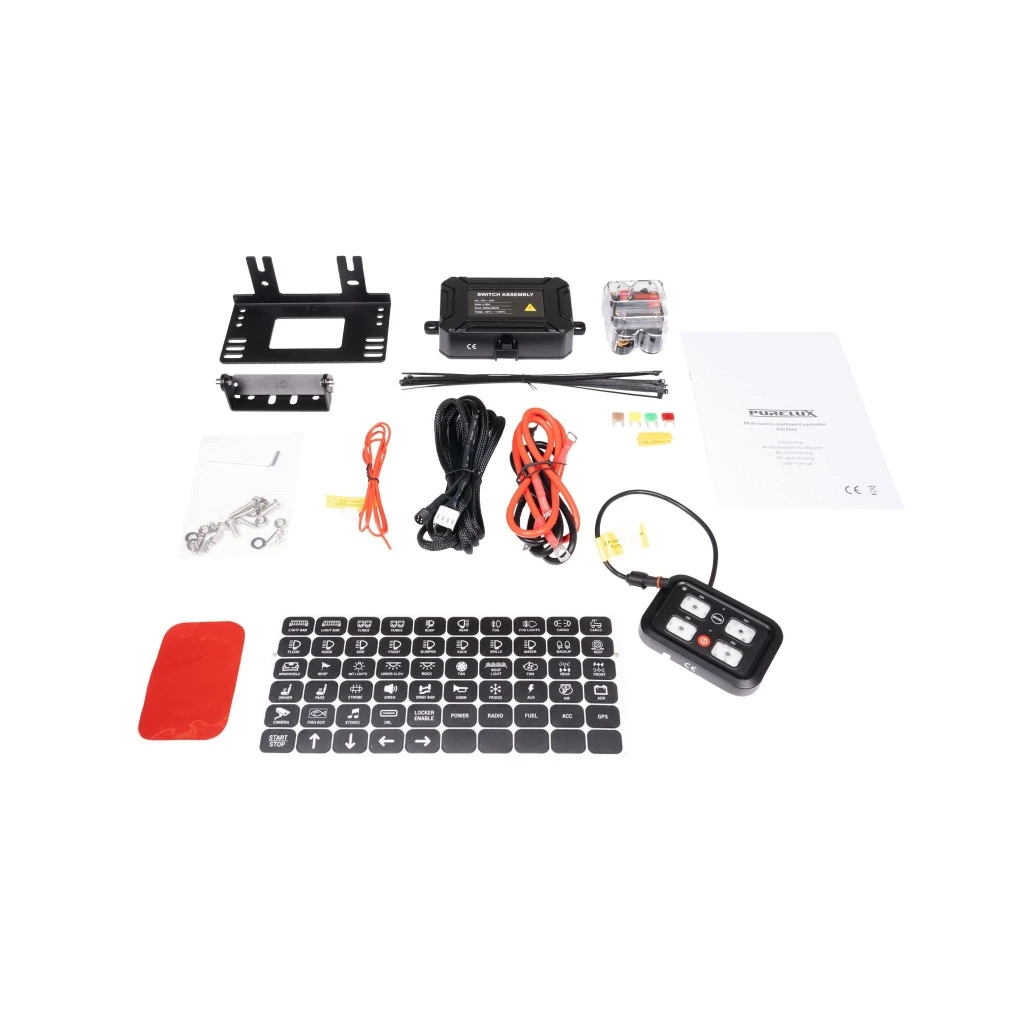

ZAWARTOŚĆ ZESTAWU

• 1 × panel sterowania Purelux Multi-Switch – 4 przyciski
• 1 × skrzynka sterująca z bezpiecznikami
• 1 × zabezpieczenie nadprądowe 40 A
• 1 × przewód 4-żyłowy
• 1 × przewód 2-żyłowy
• 1 × przewód zasilający
• 2 × różne uchwyty montażowe panelu sterowania
• 1 × uchwyt montażowy skrzynki bezpieczników
• 50 × naklejki do oznaczenia funkcji przycisków
• Zestaw śrub montażowych
• Opaski zaciskowe
• Instrukcja obsługi i montażu

DANE TECHNICZNE

• Produkt: Purelux Multi-Switch Dashboard Controller
• Typ: panel sterowania / panel przełączników – 4 niezależne obwody
• Przeznaczenie: sterowanie maksymalnie 4 urządzeniami elektrycznymi z jednego panelu
• Zastosowanie: m.in. dodatkowe lampy LED, przednie, boczne i tylne światła robocze, lampy ostrzegawcze oraz inne urządzenia elektryczne
• Napięcie robocze: 10–30 V DC
• Instalacja: 12 V / 24 V
• Moc znamionowa: 480 W @ 12 V / 960 W @ 24 V
• Maksymalny prąd: 40 A
• Liczba sterowanych obwodów: 4
• Tryby pracy: stały ON/OFF / chwilowy / migający
• Funkcja pamięci: tak – zapamiętywanie ostatniego ustawienia
• Podświetlenie panelu: RGB
• Naklejki do oznaczania przycisków: 50 szt.

MAKSYMALNE OBCIĄŻENIE OBWODÓW

• Obwód 1: maks. 30 A
• Obwód 2: maks. 20 A
• Obwód 3: maks. 10 A
• Obwód 4: maks. 5 A
• Maksymalny prąd całego układu: 40 A

WYMIARY I PARAMETRY

• Wymiary panelu: 95 × 67 × 12 mm
• Długość przewodu pomiędzy panelem a modułem sterującym: 3500 mm / 3,5 m

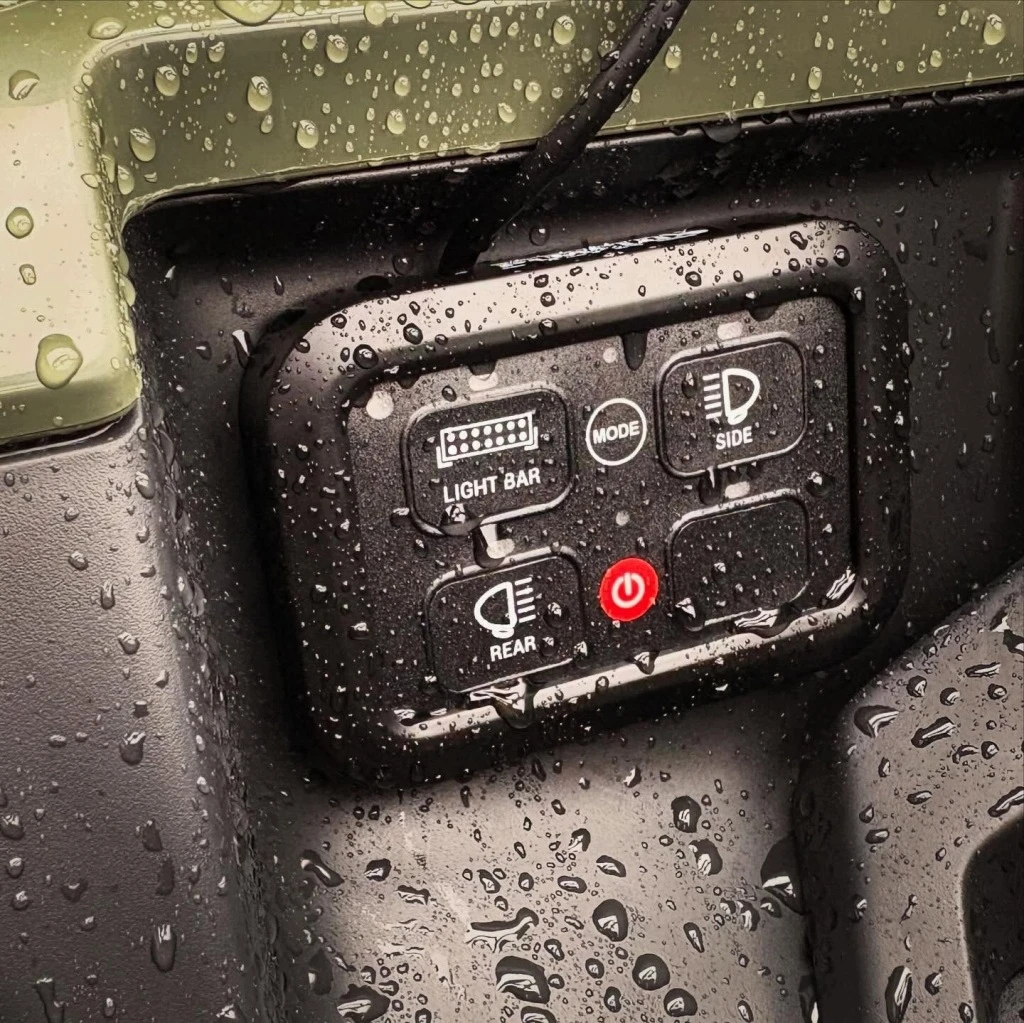

• Klasa szczelności: IP65
• Temperatura pracy: od -40°C do +105°C
• Certyfikat: CE

Purelux Multi-Switch umożliwia wygodne sterowanie czterema niezależnymi urządzeniami z jednego miejsca. Dzięki instalacji 10–30 V, wysokiemu maksymalnemu obciążeniu oraz funkcji pamięci panel sprawdzi się w samochodach 4x4, SUV-ach, pickupach, ciężarówkach oraz maszynach roboczych.

INSTRUKCJA PODŁĄCZENIA

PODŁĄCZENIE ZASILANIA

Podłącz główny czerwony przewód zasilający (+) bezpośrednio do akumulatora pojazdu lub innego stałego punktu zasilania. Przewód należy poprowadzić przez dołączone zabezpieczenie 40 A, a następnie podłączyć do oznaczonego na czerwono zacisku w skrzynce sterującej z bezpiecznikami.

Czarny przewód masowy (-) podłącz do odpowiedniego punktu masowego pojazdu, np. ramy lub bezpośrednio do ujemnego bieguna akumulatora. Drugi koniec przewodu podłącz do oznaczonego na czarno zacisku w skrzynce sterującej.

PODŁĄCZENIE PANELU STEROWANIA

Podłącz jeden koniec dołączonego 4-pinowego przewodu do panelu Purelux Multi-Switch, a drugi do odpowiedniego gniazda w skrzynce sterującej.

Przewód pomiędzy panelem a modułem ma długość 3,5 m, co pozwala wygodnie umieścić panel w kabinie pojazdu, a skrzynkę sterującą w odpowiednim miejscu instalacji.

PODŁĄCZENIE PRZEWODU WZBUDZENIA ACC

Sposób podłączenia przewodu wzbudzenia zależy od tego, kiedy panel ma być aktywny.

Jeżeli urządzenia mają działać tylko po włączeniu zapłonu:

Przewód wzbudzenia należy podłączyć do obwodu, na którym pojawia się napięcie po przekręceniu stacyjki, np. odpowiedniego obwodu ACC.

Jeżeli urządzenia mają działać również przy wyłączonym zapłonie:

Przewód wzbudzenia należy podłączyć do stałego źródła zasilania (+), np. dodatniego bieguna akumulatora.

Następnie podłącz 2-pinową wtyczkę przewodu wzbudzenia do odpowiedniego gniazda w skrzynce sterującej.

KONTROLA BEZPIECZNIKÓW

Każdy obwód posiada własne zabezpieczenie.

Czerwona dioda LED znajdująca się obok bezpiecznika sygnalizuje przepalenie danego bezpiecznika, co ułatwia szybkie zlokalizowanie problemu.

PODŁĄCZANIE LAMP I INNYCH URZĄDZEŃ

Lampy lub inne urządzenia elektryczne należy podłączyć do odpowiednich wyjść 1–4 znajdujących się w skrzynce sterującej.

Należy zwrócić uwagę na maksymalny dopuszczalny prąd każdego obwodu:

• Wyjście 1 – maks. 30 A
• Wyjście 2 – maks. 20 A
• Wyjście 3 – maks. 10 A
• Wyjście 4 – maks. 5 A
• Maksymalny prąd całego układu – 40 A

Urządzenia o największym poborze prądu należy podłączać do wyjść o odpowiednio większej obciążalności.

URZĄDZENIA O MOCY POWYŻEJ 480 W / 960 W

Maksymalna łączna moc urządzeń zasilanych bezpośrednio przez Purelux Multi-Switch wynosi:

480 W przy 12 V

960 W przy 24 V

Jeżeli łączna moc podłączonych lamp lub innych urządzeń przekracza te wartości, panel może zostać wykorzystany wyłącznie do sterowania dodatkowym przekaźnikiem.

W takim układzie główny prąd zasilający lampy przepływa przez oddzielny przekaźnik i odpowiednio dobraną instalację zasilającą, natomiast wyjście 1–4 kontrolera Purelux Multi-Switch służy jedynie do sterowania przekaźnikiem.

Pozwala to wykorzystać panel również do sterowania instalacjami o większej mocy bez przeciążania jego obwodów.

PROGRAMOWANIE TRYBÓW PRZYCISKÓW

Oprócz standardowego włączania i wyłączania urządzeń przyciski panelu mogą zostać skonfigurowane do różnych sposobów działania, w tym pracy chwilowej oraz trybu migającego.

Aby zmienić tryb pracy wybranego przycisku:

1. Włącz panel sterowania.
2. Szybko dwukrotnie naciśnij przycisk MODE.
3. Wskaźniki LED nad przyciskami zaczną migać.
4. Naciśnij przycisk, którego sposób działania chcesz zmienić.
5. Sprawdź działanie wybranego trybu.

Jeżeli tryb nie został zmieniony, wyłącz i ponownie uruchom panel, a następnie powtórz powyższą procedurę.

WAŻNE

Podczas montażu należy przestrzegać maksymalnego obciążenia całego kontrolera oraz poszczególnych wyjść. Zabezpieczenia i przekroje przewodów powinny być odpowiednio dobrane do poboru prądu podłączonych urządzeń.
