PURELUX Multi-Switch Panel Sterowania 4 Przyciski RGB 12V 24V LED Off Road

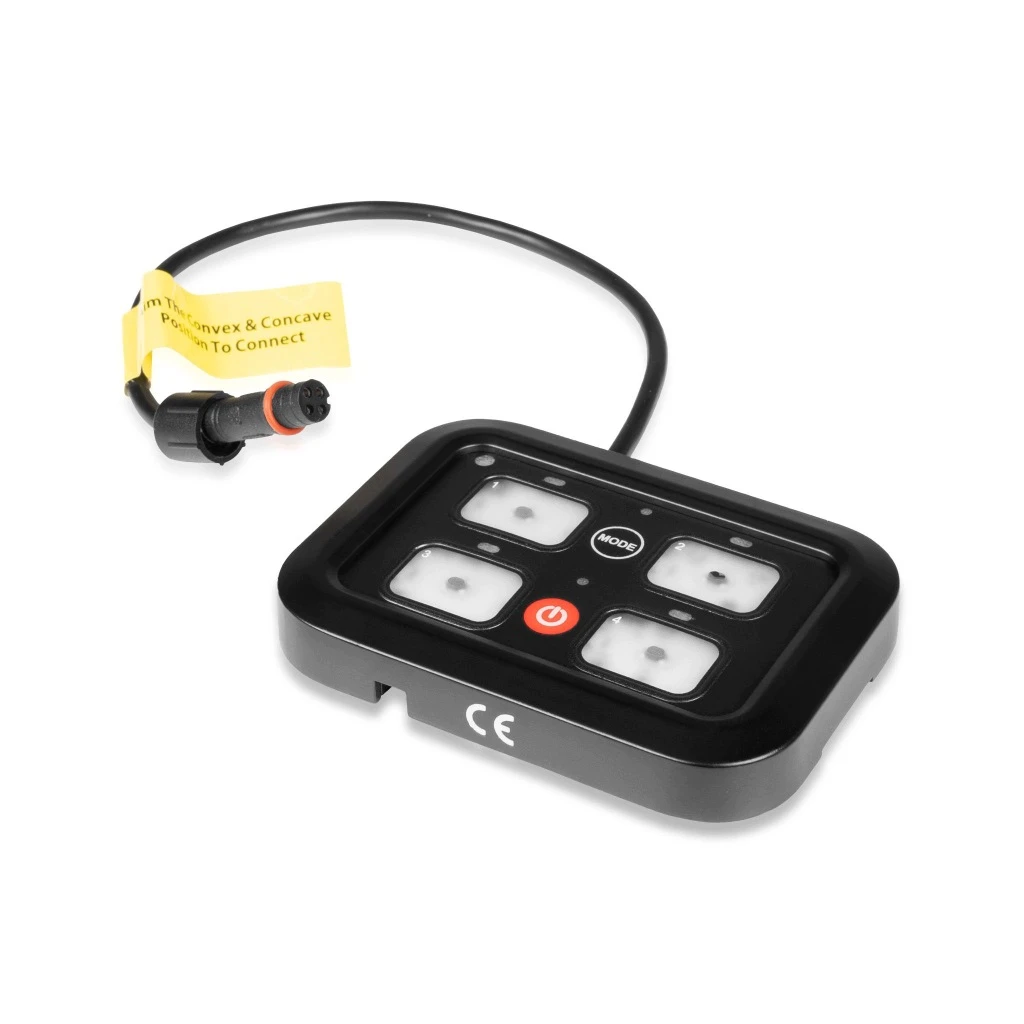

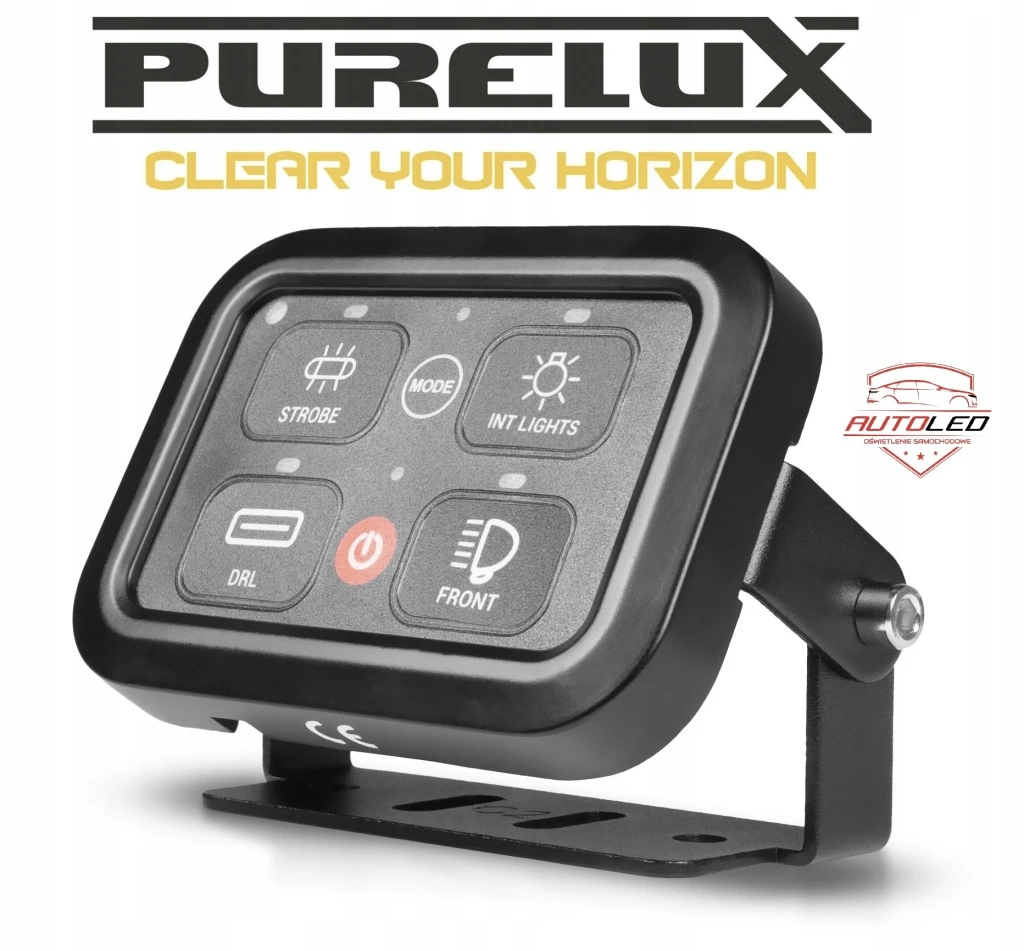

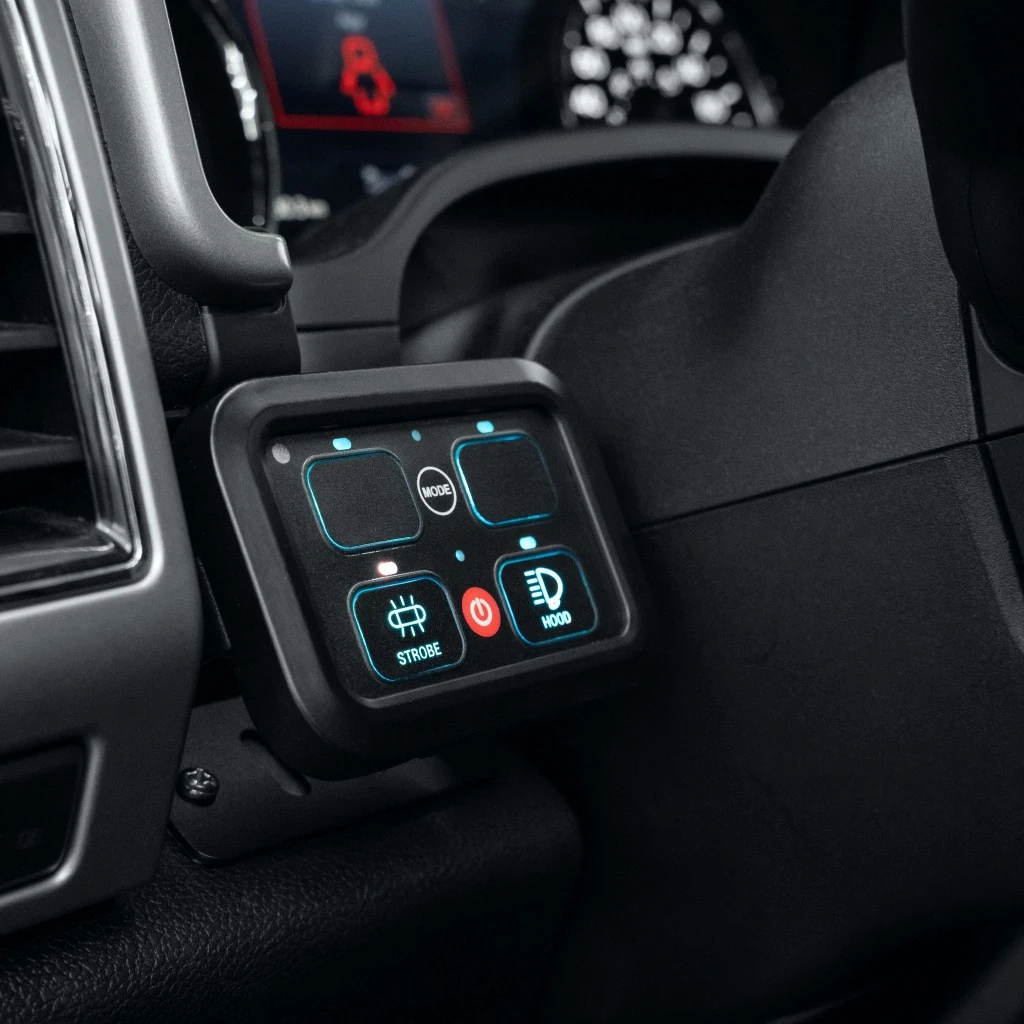

Purelux Multi-Switch Dashboard Controller to wszechstronny, podświetlany panel sterowania z 4 niezależnymi przyciskami, umożliwiający wygodne sterowanie kilkoma urządzeniami elektrycznymi z jednego miejsca.

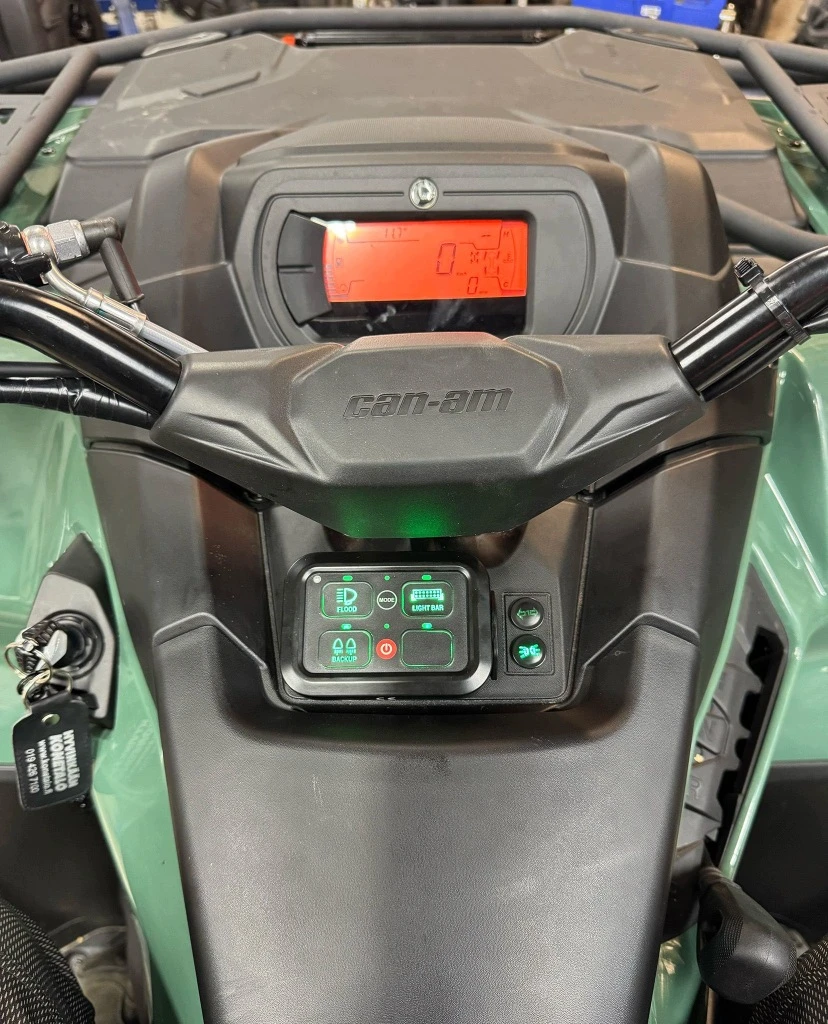

Panel doskonale sprawdzi się do sterowania dodatkowym oświetleniem LED, lampami roboczymi, oświetleniem terenowym oraz innymi akcesoriami elektrycznymi w samochodach terenowych, SUV-ach, pickupach, ciężarówkach i maszynach roboczych.

Dane techniczne

Dodatkowe informacje

• ON/OFF – jedno naciśnięcie włącza urządzenie, kolejne je wyłącza
• Chwilowy – urządzenie działa tylko podczas przytrzymywania przycisku
• Migający – umożliwia pracę podłączonego urządzenia w trybie pulsacyjnym.
• 45 naklejek z gotowymi symbolami
• 5 czarnych naklejek do własnego oznaczenia
• Samochodach terenowych 4x4
• SUV-ach i pickupach
• Ciężarówkach
• Samochodach użytkowych
• Maszynach budowlanych
• Maszynach rolniczych
• Innych pojazdach wyposażonych w instalację 12 V lub 24 V.
• Tryb stały ON/OFF – jedno naciśnięcie włącza urządzenie, kolejne je wyłącza
• Tryb chwilowy – urządzenie działa tylko podczas przytrzymywania przycisku
• Tryb migający – podłączone światło automatycznie pracuje w trybie pulsacyjnym
• 480 W przy instalacji 12 V
• 960 W przy instalacji 24 V
• Obwód 1 – maks. 30 A
• Obwód 2 – maks. 20 A
• Obwód 3 – maks. 10 A
• Obwód 4 – maks. 5 A

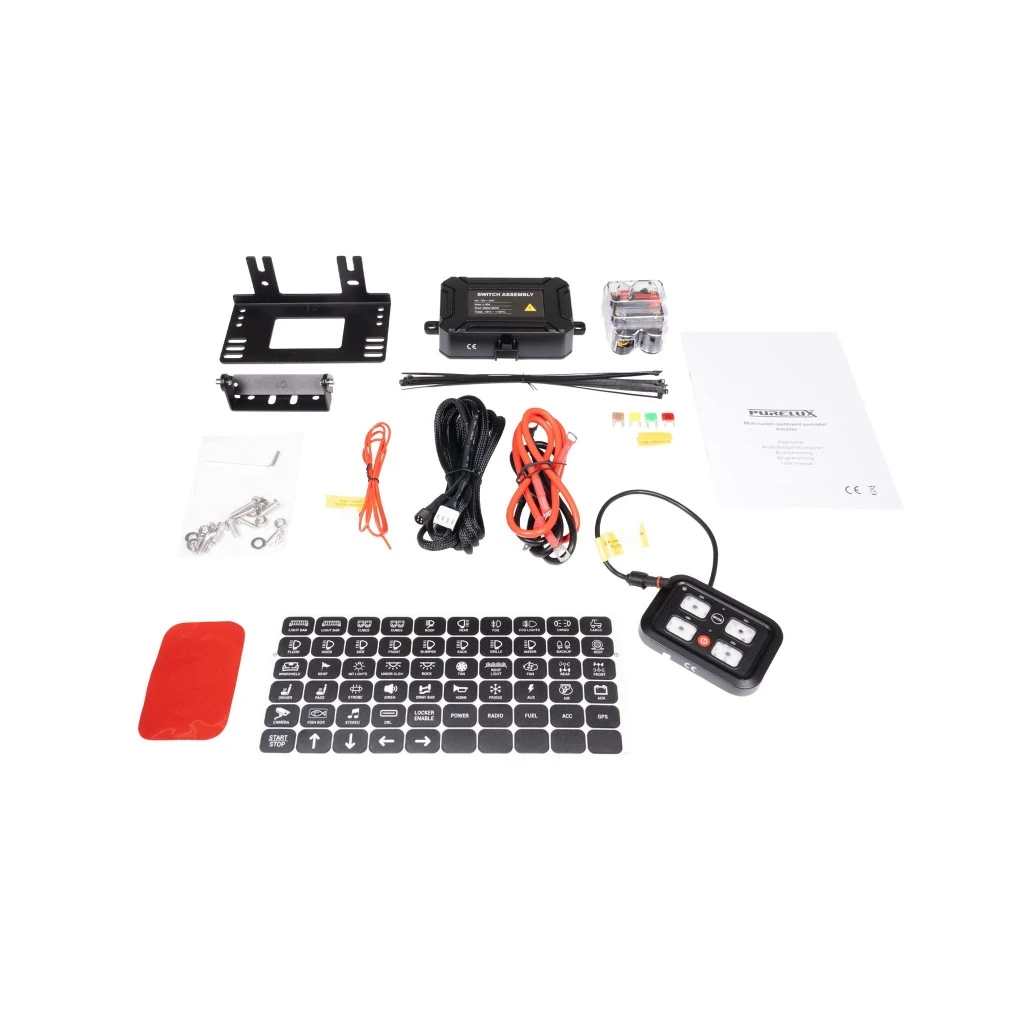

• 1 × panel sterowania Purelux Multi-Switch – 4 przyciski
• 1 × skrzynka sterująca z bezpiecznikami
• 1 × zabezpieczenie nadprądowe 40 A
• 1 × przewód 4-żyłowy
• 1 × przewód 2-żyłowy
• 1 × przewód zasilający
• 2 × różne uchwyty montażowe panelu sterowania
• 1 × uchwyt montażowy skrzynki bezpieczników
• 50 × naklejki do oznaczenia funkcji przycisków
• Zestaw śrub montażowych
• Opaski zaciskowe
• Instrukcja obsługi i montażu
• Wyjście 1 – maks. 30 A
• Wyjście 2 – maks. 20 A
• Wyjście 3 – maks. 10 A
• Wyjście 4 – maks. 5 A
• Maksymalny prąd całego układu – 40 A

Montaż i podłączenie

1. Szybko dwukrotnie naciśnij przycisk MODE znajdujący się pośrodku panelu.
2. Wskaźniki LED nad przyciskami zaczną migać.
3. Naciśnij przycisk urządzenia, którego tryb pracy chcesz zmienić.
4. Wybierz odpowiedni sposób działania – stały, chwilowy lub migający.
5. Włącz panel sterowania.
6. Szybko dwukrotnie naciśnij przycisk MODE.
7. Wskaźniki LED nad przyciskami zaczną migać.
8. Naciśnij przycisk, którego sposób działania chcesz zmienić.
9. Sprawdź działanie wybranego trybu.

Funkcje

• Podświetlenie RGB
• Sterowanie 4 różnymi urządzeniami
• Napięcie robocze: 10–30 V
• Do instalacji 12 V i 24 V
• Wygodne sterowanie z jednego panelu
• Do dodatkowych lamp LED i innych akcesoriów
• Samochody 4x4 / SUV / pickup / ciężarówki / maszyny robocze
• PURELUX MULTI-SWITCH – WSZYSTKIE URZĄDZENIA POD KONTROLĄ
• Purelux Multi-Switch Dashboard Controller to wszechstronny i wygodny panel sterowania czterema niezależnymi urządzeniami elektrycznymi. Pozwala uporządkować instalację i obsługiwać dodatkowe wyposażenie pojazdu z jednego, łatwo dostępnego miejsca.
• Za pomocą panelu można sterować m.in. Lampami roboczymi, dodatkowym oświetleniem LED, światłami ostrzegawczymi, wentylatorem, ogrzewaniem fotela oraz innymi urządzeniami elektrycznymi.

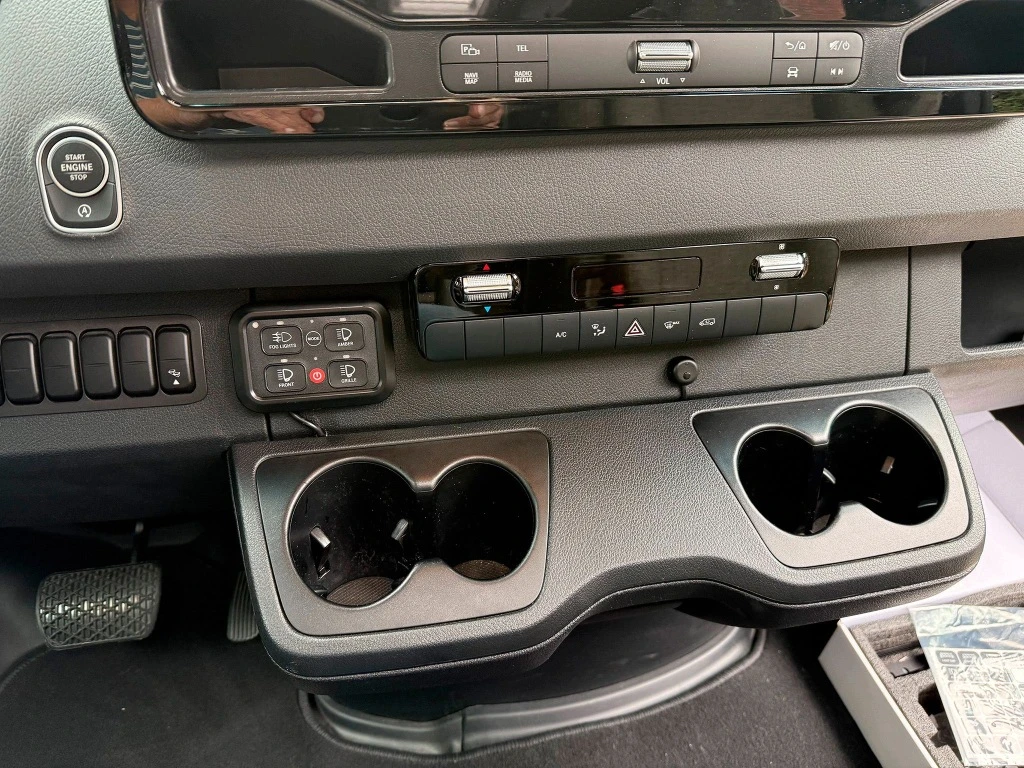

• W maszynie roboczej panel może przykładowo obsługiwać oddzielnie przednie, tylne i boczne światła robocze oraz lampę ostrzegawczą, dzięki czemu wszystkie najważniejsze przełączniki znajdują się w jednym miejscu.

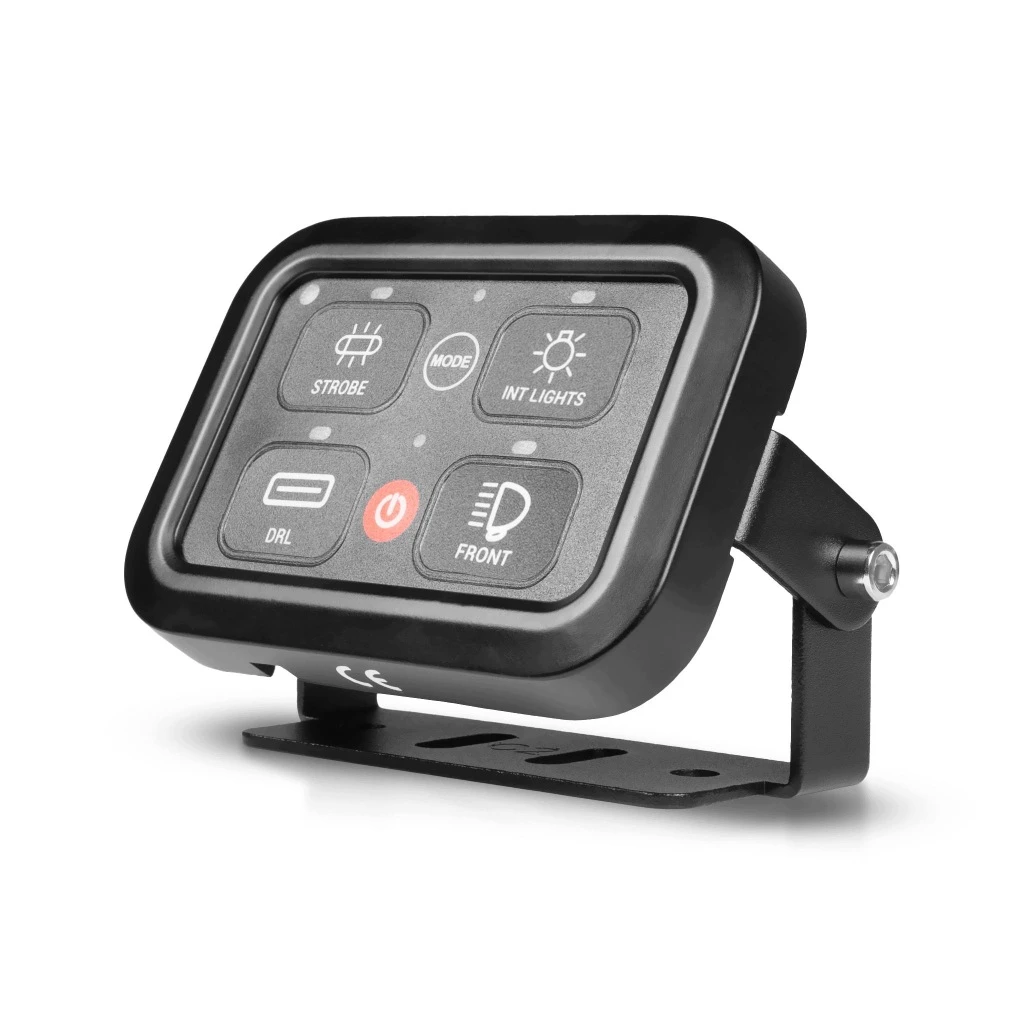

• 4 NIEZALEŻNE PRZYCISKI + WYŁĄCZNIK GŁÓWNY
• Każde z czterech podłączonych urządzeń można włączać i wyłączać niezależnie.
• Dodatkowy przycisk umieszczony pośrodku panelu umożliwia jednoczesne wyłączenie wszystkich urządzeń podłączonych do kontrolera, co znacznie ułatwia codzienną obsługę.
• 3 TRYBY PRACY PRZYCISKÓW
• Dzięki temu sposób działania poszczególnych przycisków można dopasować do rodzaju podłączonego wyposażenia.

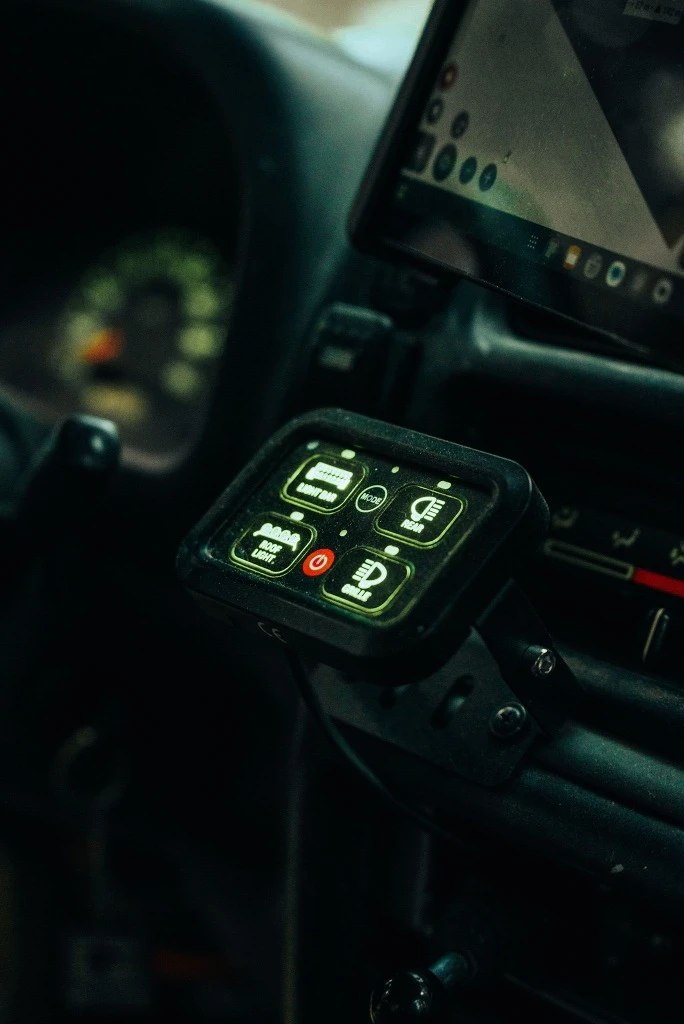

• PODŚWIETLENIE RGB
• Panel został wyposażony w efektowne podświetlenie RGB, które ułatwia obsługę po zmroku i nadaje instalacji nowoczesny wygląd.
• Jasność podświetlenia automatycznie dostosowuje się do poziomu oświetlenia otoczenia, dzięki czemu symbole pozostają czytelne zarówno w dzień, jak i w nocy.
• Podświetlenie można również wyłączyć za pomocą przycisku MODE.
• 50 NAKLEJEK DO OZNACZENIA PRZYCISKÓW
• W zestawie znajduje się szeroki wybór naklejek umożliwiających oznaczenie funkcji poszczególnych przycisków.
• Pozwala to łatwo rozpoznać, który przycisk odpowiada za konkretne światło lub urządzenie.
• Dzięki podświetleniu RGB zastosowane symbole są dobrze widoczne również po zmroku.
• DO SAMOCHODÓW, MASZYN I POJAZDÓW 4X4
• Purelux Multi-Switch pozwala zastąpić kilka oddzielnych przełączników jednym kompaktowym panelem, zapewniając wygodne i uporządkowane sterowanie czterema urządzeniami z jednego miejsca.
• 3 TRYBY PRACY KAŻDEGO PRZYCISKU
• Za pomocą panelu Purelux Multi-Switch można indywidualnie ustawić sposób działania każdego z podłączonych urządzeń.
• Dzięki wbudowanej funkcji migania w przypadku kompatybilnego oświetlenia nie ma potrzeby stosowania osobnego przekaźnika / modułu migacza.
• PROSTA ZMIANA TRYBU PRACY
• Zmiana funkcji wybranego przycisku jest szybka i odbywa się bezpośrednio z poziomu panelu.
• Pozwala to skonfigurować każdy obwód odpowiednio do rodzaju podłączonego urządzenia.
• FUNKCJA PAMIĘCI
• Panel posiada praktyczną funkcję pamięci ostatnich ustawień.
• Po ponownym włączeniu zasilania urządzenia mogą pracować w takim samym trybie, jaki był ustawiony przed jego wyłączeniem. Nie ma więc potrzeby ponownego konfigurowania panelu po każdym uruchomieniu pojazdu.
• MAKSYMALNE OBCIĄŻENIE – 480W / 12V I 960W / 24V
• Panel został przystosowany do obsługi urządzeń o dużym poborze mocy.
• OBCIĄŻENIE POSZCZEGÓLNYCH OBWODÓW
• WAŻNE
• Łączna moc urządzeń włączonych jednocześnie nie może przekraczać 480 W przy 12 V lub 960 W przy 24 V. Należy również przestrzegać maksymalnego dopuszczalnego prądu dla każdego z czterech obwodów.
• ZAWARTOŚĆ ZESTAWU
• DANE TECHNICZNE
• MAKSYMALNE OBCIĄŻENIE OBWODÓW
• WYMIARY I PARAMETRY
• Purelux Multi-Switch umożliwia wygodne sterowanie czterema niezależnymi urządzeniami z jednego miejsca. Dzięki instalacji 10–30 V, wysokiemu maksymalnemu obciążeniu oraz funkcji pamięci panel sprawdzi się w samochodach 4x4, SUV-ach, pickupach, ciężarówkach oraz maszynach roboczych.
• PODŁĄCZENIE ZASILANIA
• Podłącz główny czerwony przewód zasilający (+) bezpośrednio do akumulatora pojazdu lub innego stałego punktu zasilania. Przewód należy poprowadzić przez dołączone zabezpieczenie 40 A, a następnie podłączyć do oznaczonego na czerwono zacisku w skrzynce sterującej z bezpiecznikami.
• Czarny przewód masowy (-) podłącz do odpowiedniego punktu masowego pojazdu, np. Ramy lub bezpośrednio do ujemnego bieguna akumulatora. Drugi koniec przewodu podłącz do oznaczonego na czarno zacisku w skrzynce sterującej.
• PODŁĄCZENIE PANELU STEROWANIA
• Podłącz jeden koniec dołączonego 4-pinowego przewodu do panelu Purelux Multi-Switch, a drugi do odpowiedniego gniazda w skrzynce sterującej.
• Przewód pomiędzy panelem a modułem ma długość 3,5 m, co pozwala wygodnie umieścić panel w kabinie pojazdu, a skrzynkę sterującą w odpowiednim miejscu instalacji.
• PODŁĄCZENIE PRZEWODU WZBUDZENIA ACC
• Sposób podłączenia przewodu wzbudzenia zależy od tego, kiedy panel ma być aktywny.
• Jeżeli urządzenia mają działać tylko po włączeniu zapłonu: Przewód wzbudzenia należy podłączyć do obwodu, na którym pojawia się napięcie po przekręceniu stacyjki, np. Odpowiedniego obwodu ACC.
• Jeżeli urządzenia mają działać również przy wyłączonym zapłonie: Przewód wzbudzenia należy podłączyć do stałego źródła zasilania (+), np. Dodatniego bieguna akumulatora.
• Następnie podłącz 2-pinową wtyczkę przewodu wzbudzenia do odpowiedniego gniazda w skrzynce sterującej.
• PODŁĄCZANIE LAMP I INNYCH URZĄDZEŃ
• Lampy lub inne urządzenia elektryczne należy podłączyć do odpowiednich wyjść 1–4 znajdujących się w skrzynce sterującej.
• Urządzenia o największym poborze prądu należy podłączać do wyjść o odpowiednio większej obciążalności.
• URZĄDZENIA O MOCY POWYŻEJ 480 W / 960 W
• Maksymalna łączna moc urządzeń zasilanych bezpośrednio przez Purelux Multi-Switch wynosi:
• 480 W przy 12 V
• 960 W przy 24 V
• Jeżeli łączna moc podłączonych lamp lub innych urządzeń przekracza te wartości, panel może zostać wykorzystany wyłącznie do sterowania dodatkowym przekaźnikiem.
• W takim układzie główny prąd zasilający lampy przepływa przez oddzielny przekaźnik i odpowiednio dobraną instalację zasilającą, natomiast wyjście 1–4 kontrolera Purelux Multi-Switch służy jedynie do sterowania przekaźnikiem.
• Pozwala to wykorzystać panel również do sterowania instalacjami o większej mocy bez przeciążania jego obwodów.
• Oprócz standardowego włączania i wyłączania urządzeń przyciski panelu mogą zostać skonfigurowane do różnych sposobów działania, w tym pracy chwilowej oraz trybu migającego.
• Jeżeli tryb nie został zmieniony, wyłącz i ponownie uruchom panel, a następnie powtórz powyższą procedurę.
• Podczas montażu należy przestrzegać maksymalnego obciążenia całego kontrolera oraz poszczególnych wyjść. Zabezpieczenia i przekroje przewodów powinny być odpowiednio dobrane do poboru prądu podłączonych urządzeń.

Bezpieczne użytkowanie

• Przed montażem odłącz zasilanie pojazdu i przeczytaj instrukcję producenta.
• Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
• Nie używaj uszkodzonego produktu.

Co oznaczają parametry

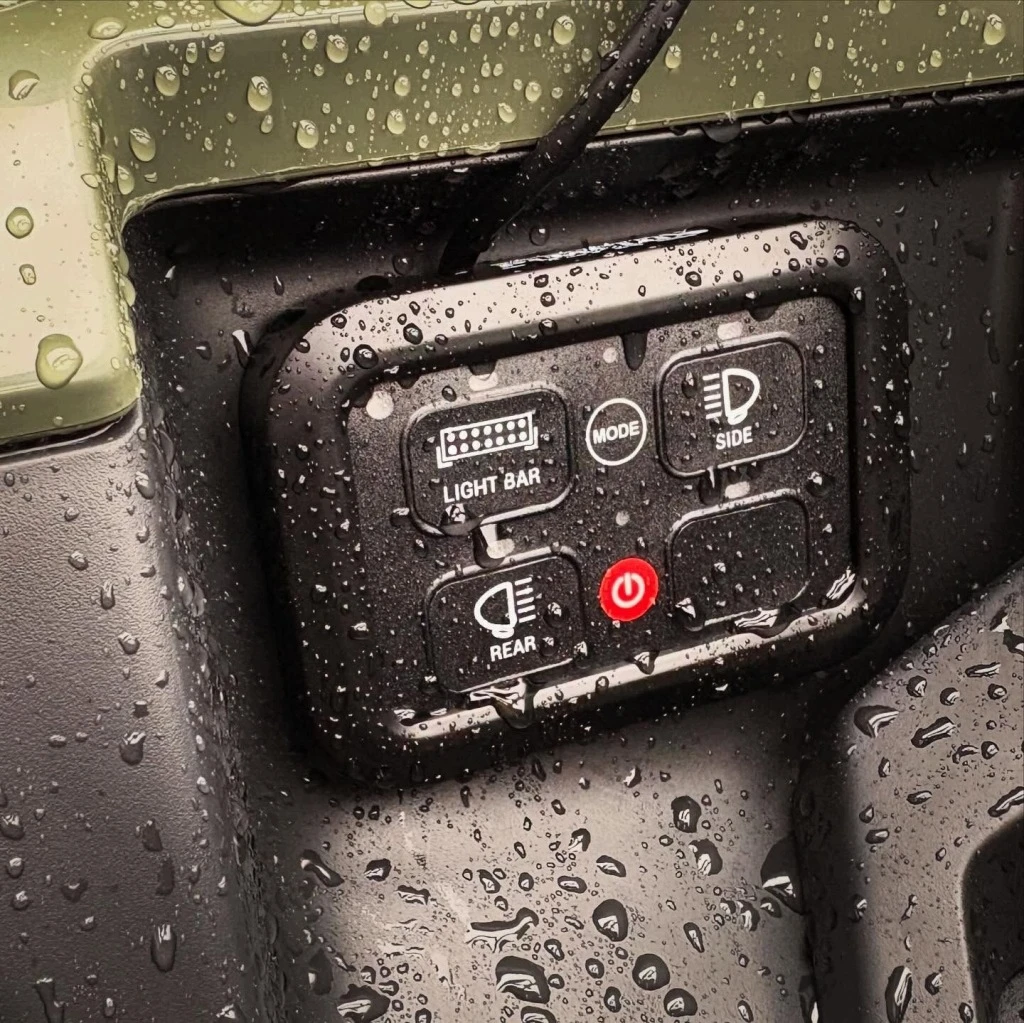

• IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.

Gwarancja

Gwarancja producenta: 12 miesięcy. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Instrukcja obsługi

Pobierz instrukcję montażu i obsługi paneli przełączników Purelux (PDF, po polsku)
