PURELUX Multi Switch panel sterowania 10-30V 8 obwodów Dashboard Controller

Panel sterowania PURELUX Multi Switch – funkcjonalność i wygoda

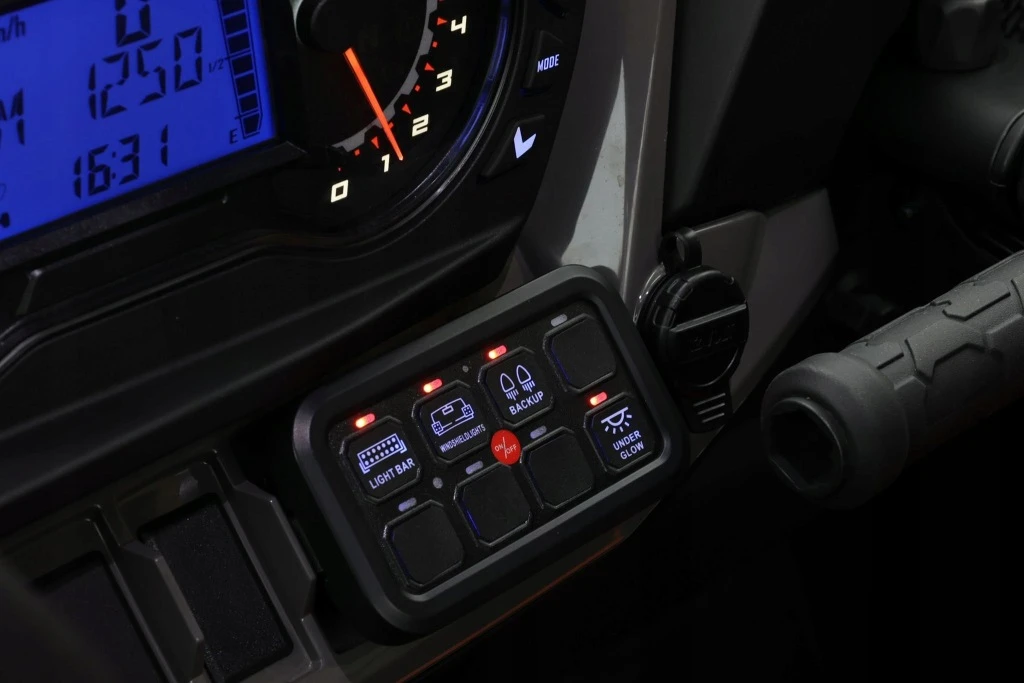

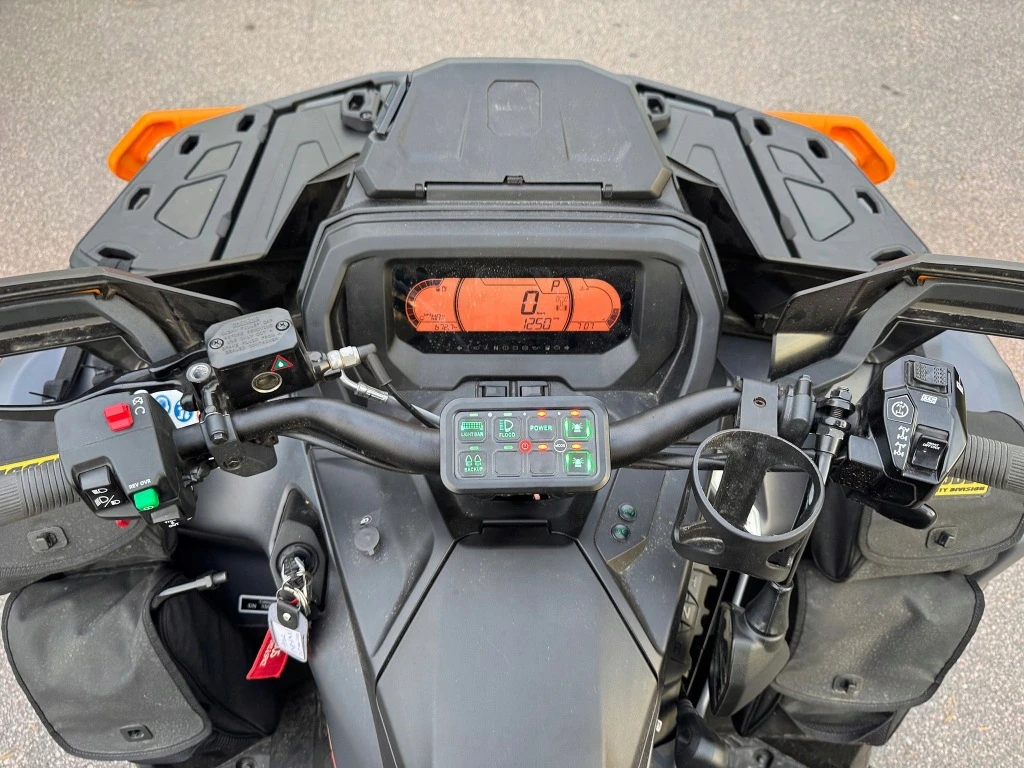

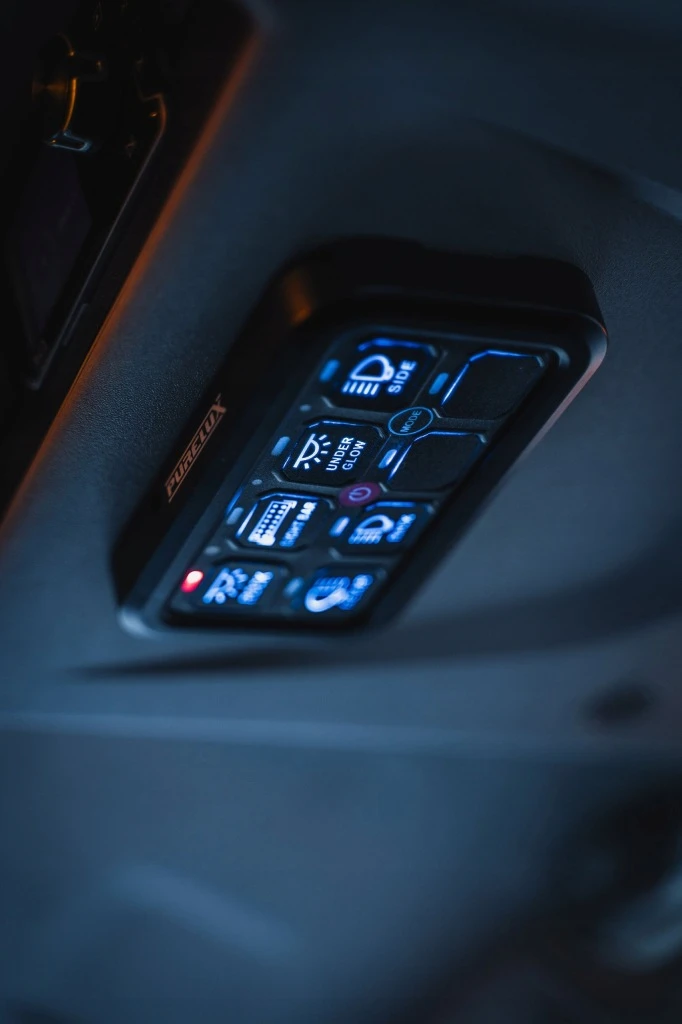

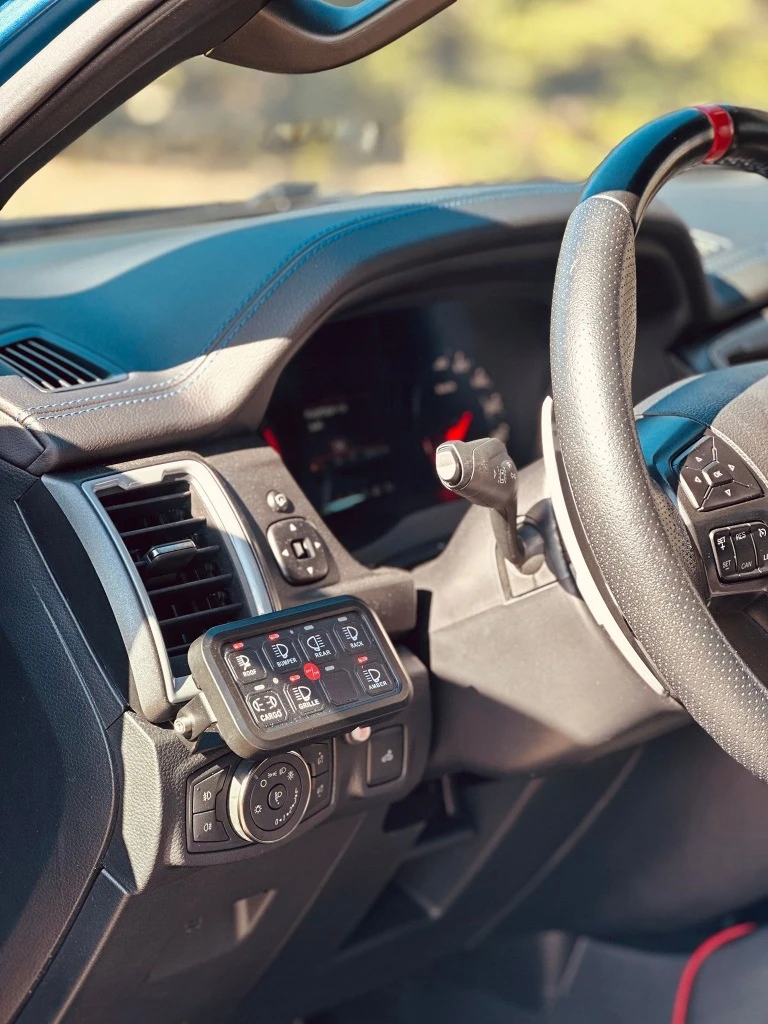

Purelux Multi Switch to zaawansowany panel sterowania umożliwiający obsługę do 8 urządzeń elektrycznych z jednego miejsca. Sprawdzi się w samochodach terenowych, ciężarowych oraz maszynach roboczych.

Za pomocą panelu można wygodnie sterować m.in.:

• oświetleniem dodatkowym (przód / tył / boki)
• sygnalizatorami
• wentylatorami
• innymi akcesoriami elektrycznymi

Każdy obwód działa niezależnie, a centralny przycisk umożliwia szybkie wyłączenie wszystkich urządzeń jednocześnie.

Tryby pracy przełączników

Każdy przycisk może pracować w jednym z trzech trybów:

• stały (ON/OFF) – włączenie i wyłączenie jednym kliknięciem
• chwilowy – działa tylko podczas przytrzymania przycisku
• migający – funkcja pulsacyjna (bez dodatkowego przekaźnika)

Zmiana trybu odbywa się bezpośrednio z panelu, a wybrane ustawienia są zapamiętywane.

Podświetlenie RGB i oznaczenia

• podświetlenie RGB dopasowujące się do jasności otoczenia
• możliwość zmiany koloru lub całkowitego wyłączenia podświetlenia
• w zestawie 45 naklejek z ikonami + puste etykiety do oznaczeń
• czytelne symbole widoczne również w nocy

Parametry i obciążenie

⚠️ Maksymalna moc całkowita:

• 600W @ 12V
• 1200W @ 24V

Maksymalne obciążenie obwodów:

• obwody 1–2: do 30A
• obwody 3–4: do 20A
• obwody 5–6: do 10A
• obwody 7–8: do 5A

Każdy obwód posiada osobne zabezpieczenie (bezpiecznik) w module sterującym.

Zawartość zestawu

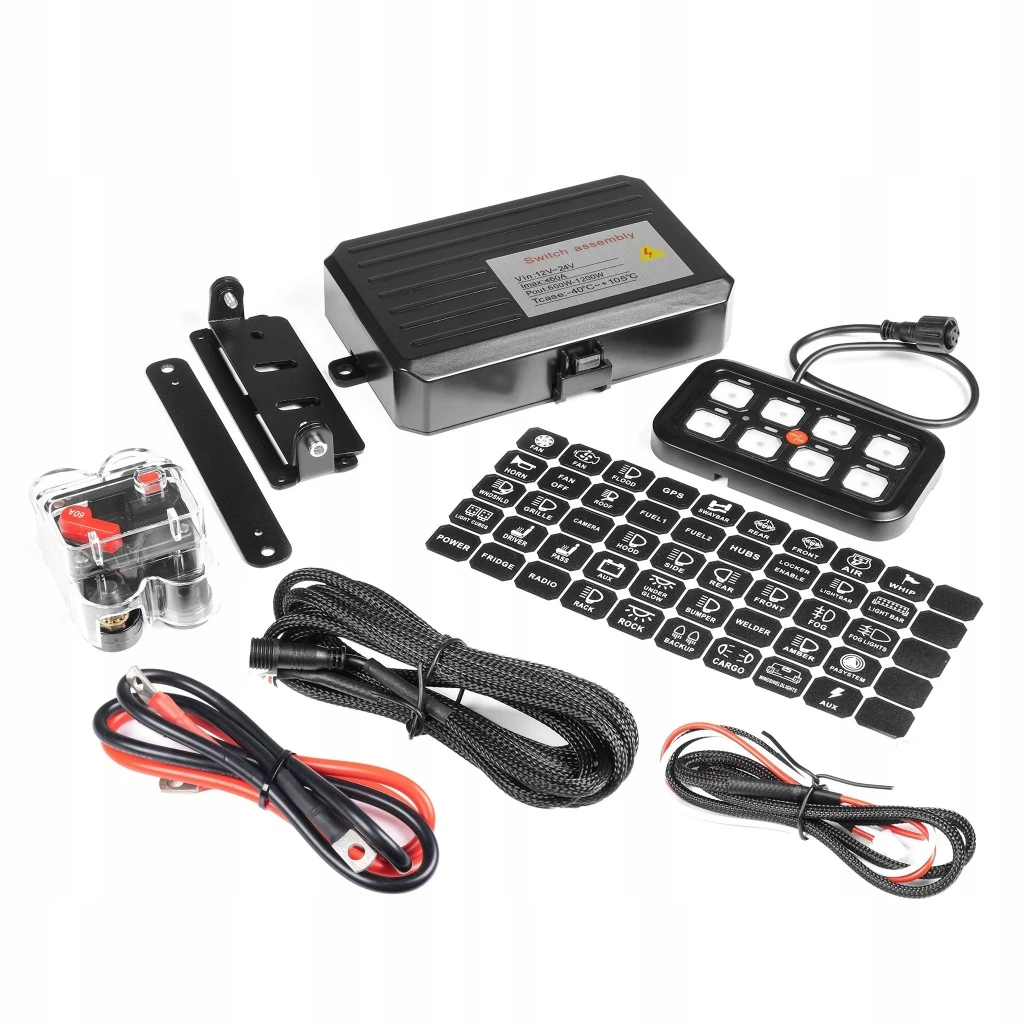

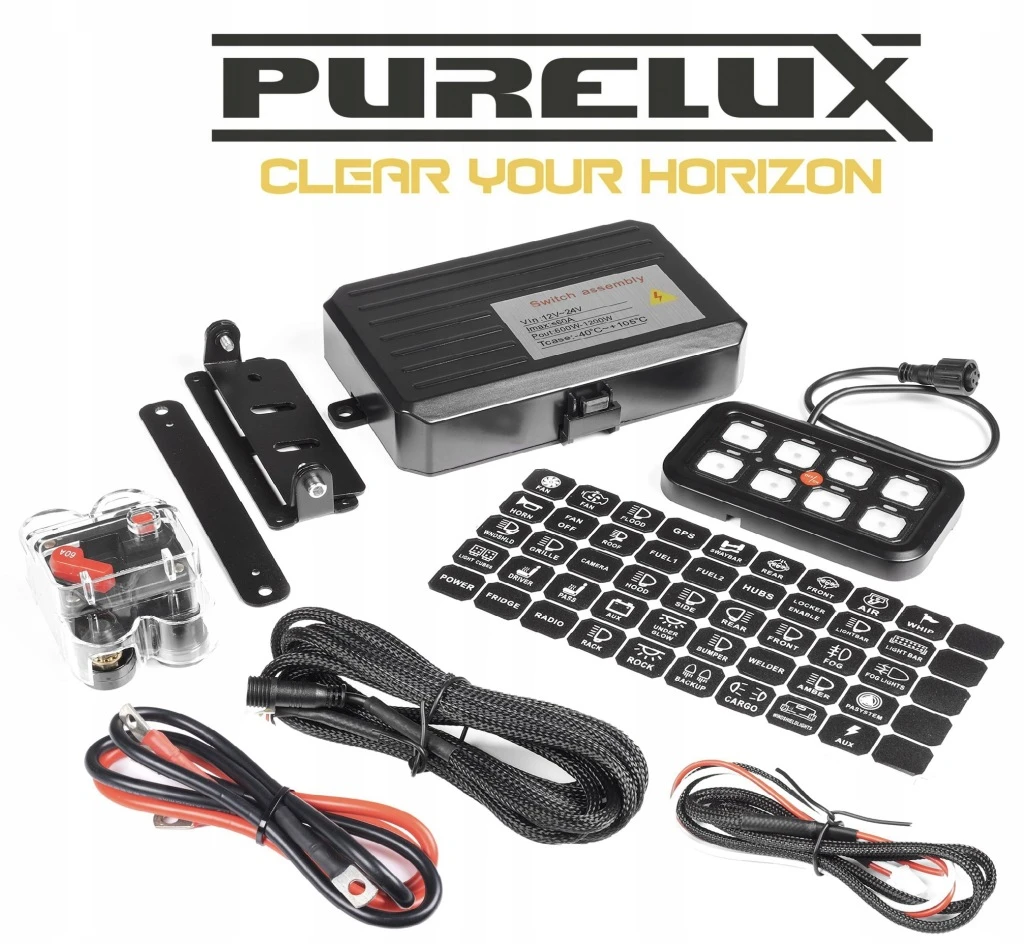

W komplecie znajdują się wszystkie elementy potrzebne do montażu i podłączenia panelu:

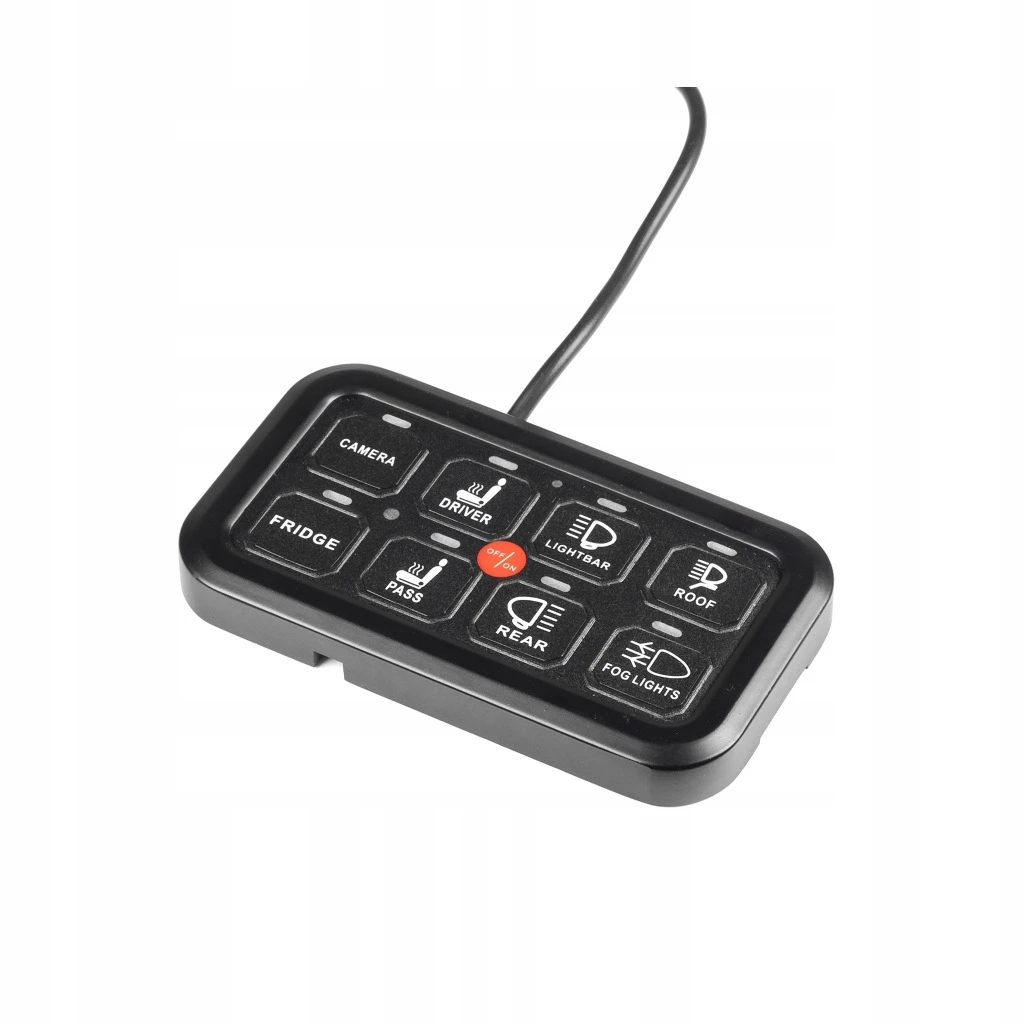

• panel sterowania (8 przełączników)

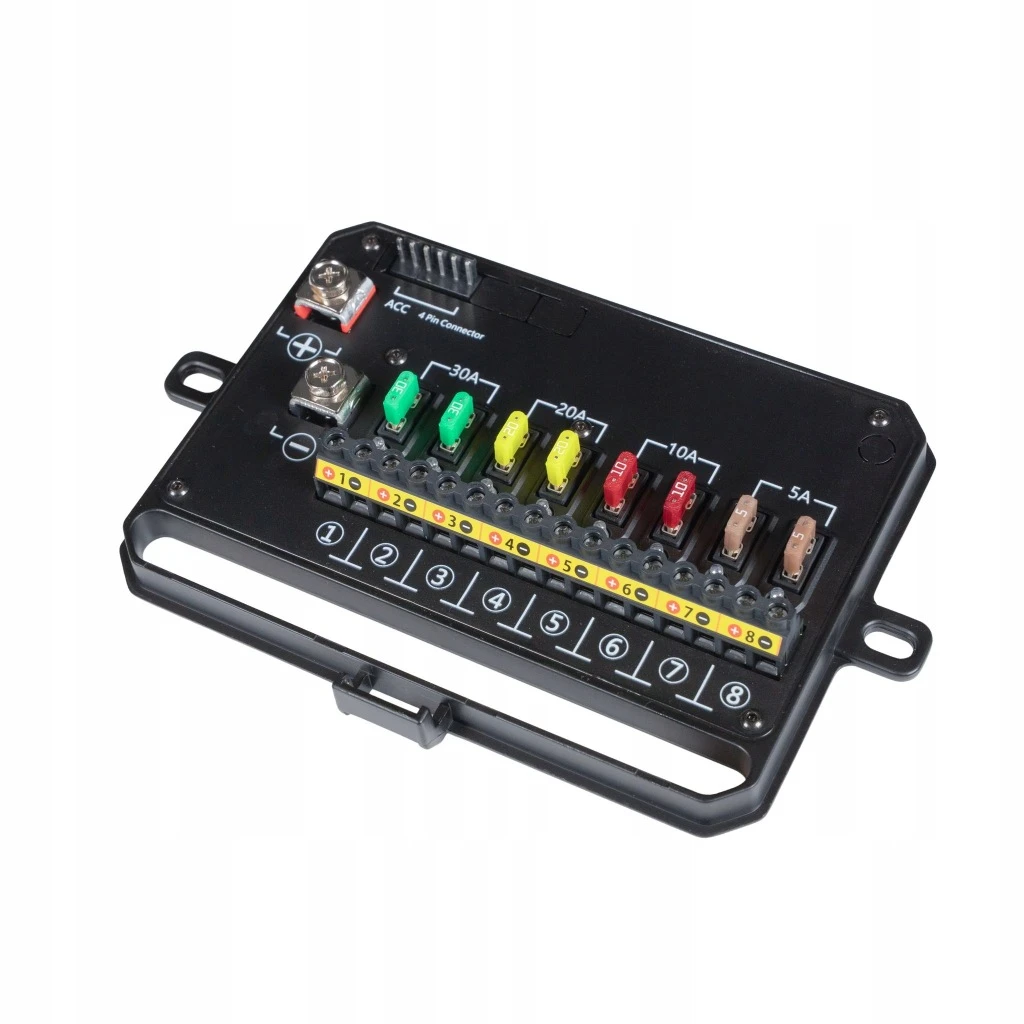

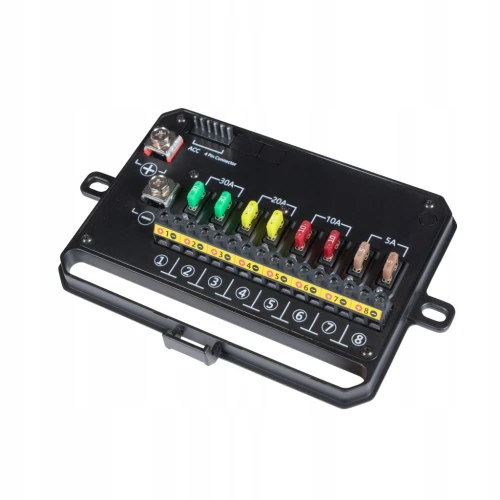

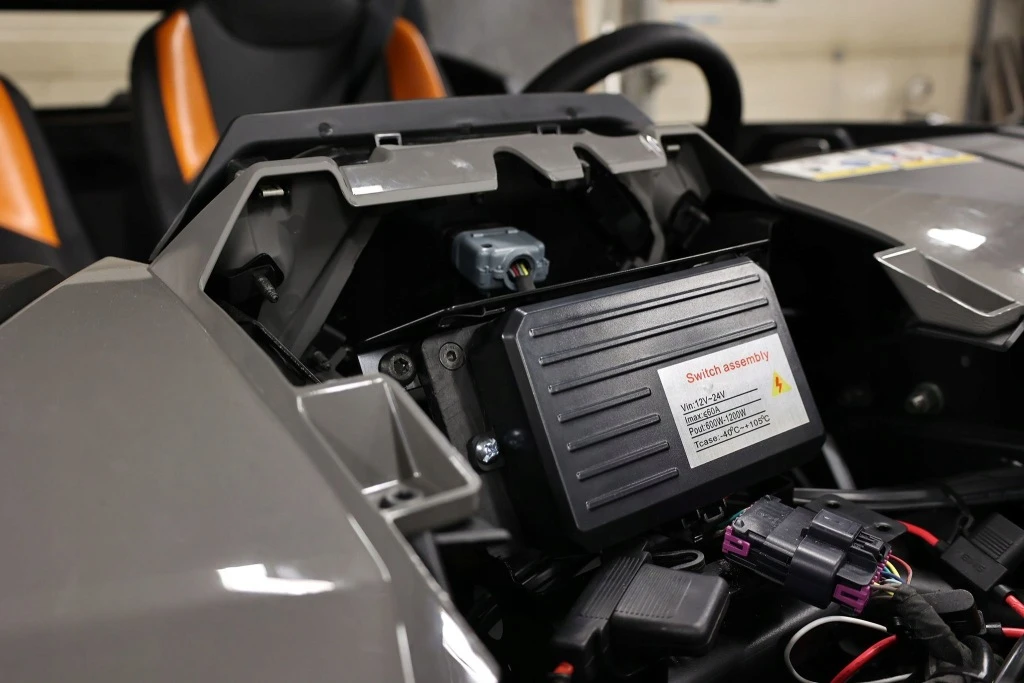

• moduł sterujący ze skrzynką bezpieczników
• zabezpieczenie prądowe 60A (bezpiecznik główny)
• przewód 4-żyłowy
• przewód 2-żyłowy
• przewód zasilający
• uchwyty montażowe panelu – 2 rodzaje
• uchwyt montażowy do modułu (skrzynki bezpieczników)
• zestaw naklejek oznaczeń (ok. 50 szt.)
• zestaw śrub montażowych
• opaski zaciskowe
• instrukcja obsługi

Informacje techniczne

• Co: Panel przełącznika Purelux Multi-Switch Dashboard Controller, 10-30V
• Przeznaczenie: obsługa do 8 urządzeń elektrycznych z tego samego panelu przełącznika
• Umożliwia np. dodatkowe światła, boczne i tylne światła robocze oraz panel sygnalizatora do stosowania oddzielnie
• Napięcie robocze: 10-30 V
• Moc znamionowa: 600W @ 12V, 1200W @ 24V
• Maksymalny prąd: 60 A
• Zawiera 50 naklejek do znakowania
• Rozmiar panelu przełącznika: 116 x 66 x 14 mm (szer. x wys. x gł.)
• Ocena IP: IP65
• Temperatura pracy: -40 do +105 °C
• Zatwierdzenia: Certyfikat CE
• Gw.-arancja : 12 miesięcy

Instrukcja podłączenia

Zasilanie

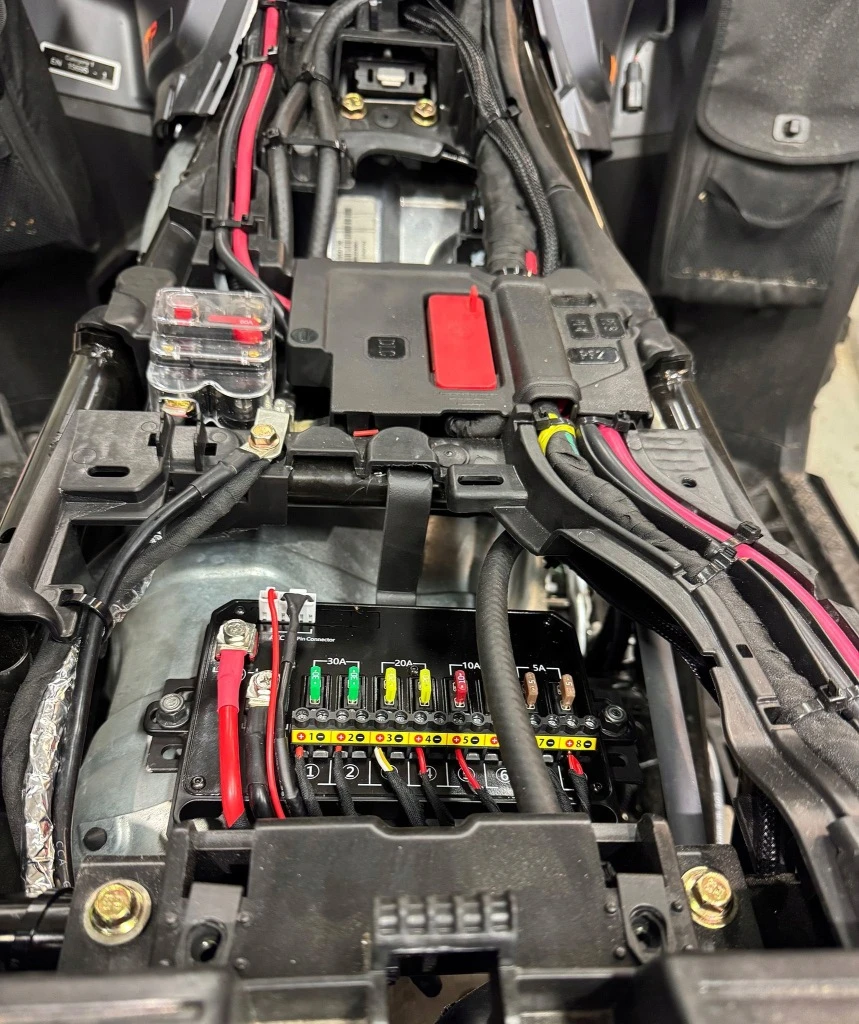

• Podłącz przewód dodatni (czerwony) z akumulatora lub stałego źródła zasilania do zabezpieczenia (bezpiecznik 60A), a następnie do skrzynki bezpieczników (zacisk oznaczony na czerwono).
• Przewód masowy (czarny) podłącz do punktu masy (np. rama pojazdu), a następnie do skrzynki bezpieczników (zacisk oznaczony na czarno).

Podłączenie panelu sterowania

• Podłącz przewód 4-pinowy:

  jeden koniec do panelu przełączników

  drugi koniec do odpowiedniego gniazda w skrzynce bezpieczników

Zasilanie po zapłonie (prąd wzbudzenia)

Możliwe są dwa sposoby podłączenia:

• po zapłonie (zalecane):

  podłącz przewód do instalacji zapłonu lub gniazda zapalniczki – urządzenia działają tylko po uruchomieniu pojazdu

• stałe zasilanie:

  podłącz bezpośrednio do akumulatora – urządzenia mogą działać również przy wyłączonym silniku

➡️ Podłącz przewód 2-żyłowy do skrzynki bezpieczników.

Podłączanie urządzeń (np. oświetlenia)

• Podłącz urządzenia do wyjść 1–8 w skrzynce bezpieczników
• Dobierz odpowiedni obwód zgodnie z jego maksymalnym obciążeniem
• Każdy obwód posiada osobny bezpiecznik

Wskazówka: czerwona dioda LED przy bezpieczniku sygnalizuje jego przepalenie

Użycie z przekaźnikiem (dla większych mocy)

Jeśli łączna moc urządzeń przekracza:

• 600W (12V)
• 1200W (24V)

panel może sterować przekaźnikiem:

• z panelu wychodzi tylko sygnał sterujący
• główne zasilanie urządzeń przechodzi przez przekaźnik

Dzięki temu nie przeciążasz kontrolera.

Programowanie trybów przełączników

Panel umożliwia ustawienie trybu pracy każdego przycisku:

• tryb stały (ON/OFF)
• tryb chwilowy (działa podczas przytrzymania)
• tryb migający (stroboskop)

Jak zmienić tryb:

1. Włącz panel
2. Naciśnij dwukrotnie przycisk „Mode”
3. Wybierz przełącznik do konfiguracji
4. Sprawdź działanie

Jeśli zmiana nie została zapisana – uruchom ponownie panel i powtórz kroki.
