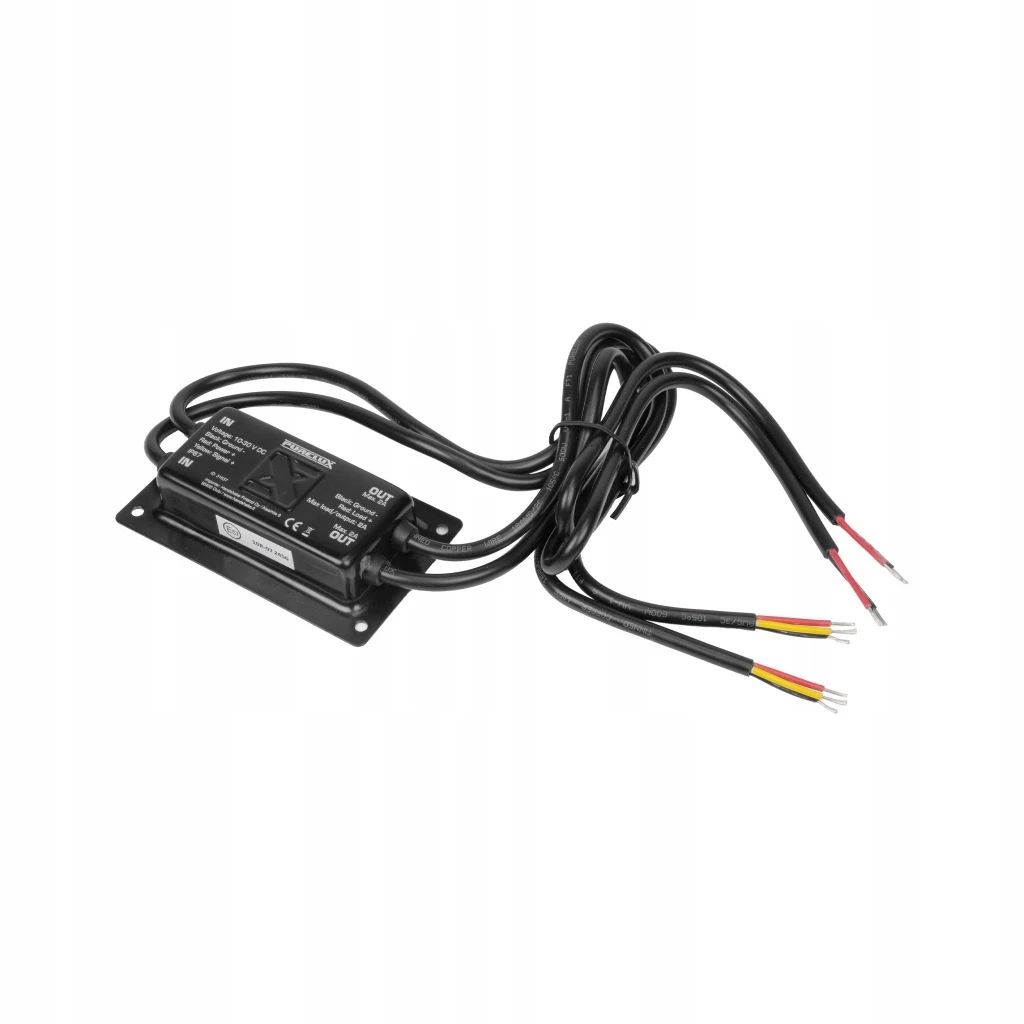

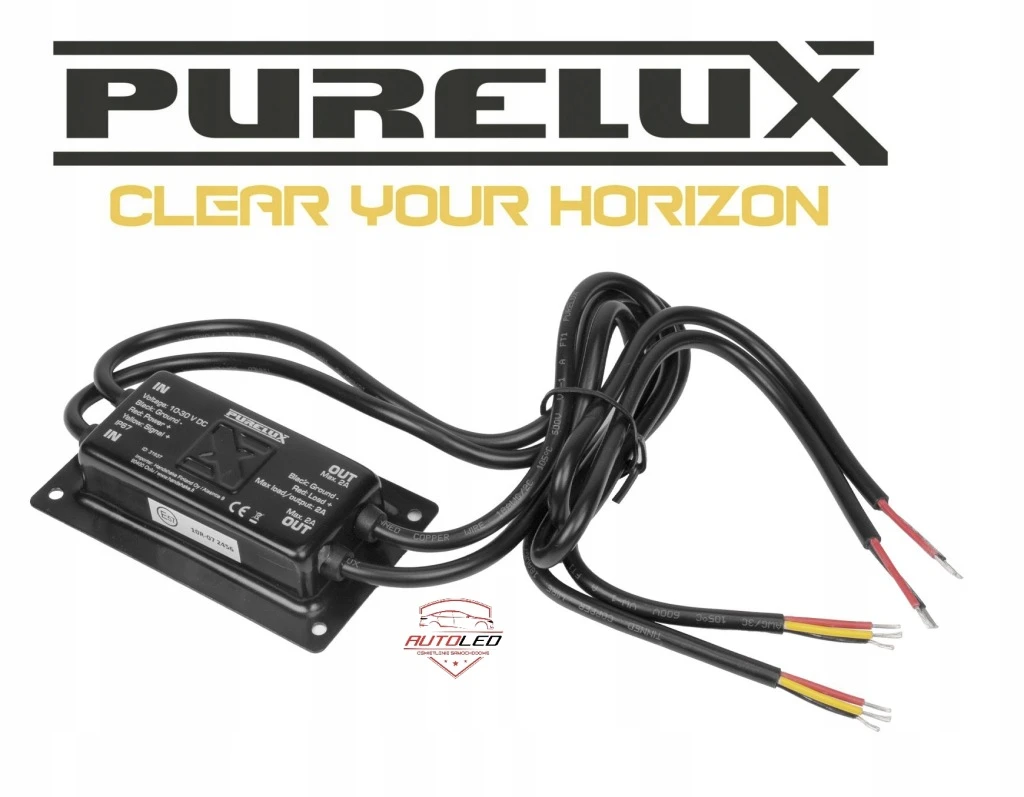

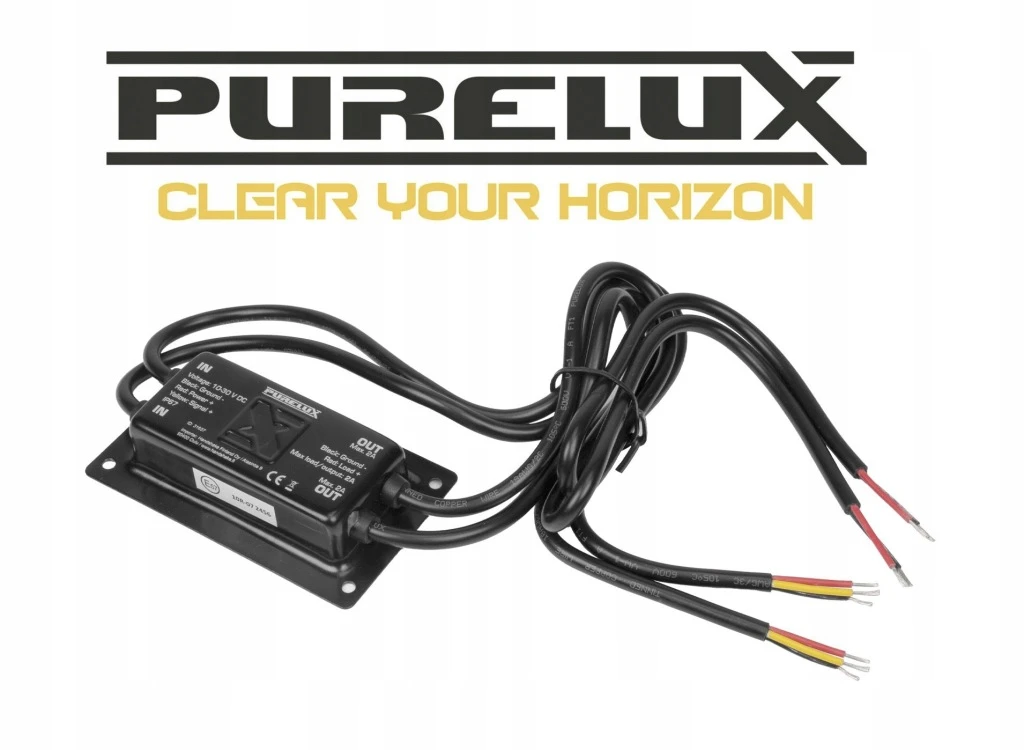

PURELUX Turn Signal Strobe Controller sterownik kierunkowskazów LED 12/24V

Purelux Turn Signal Strobe Controller to moduł sterujący umożliwiający wykorzystanie bocznych świateł obrysowych LED zarówno jako stałych świateł obrysowych, jak i kierunkowskazów współpracujących z fabrycznymi kierunkowskazami pojazdu.

Po włączeniu kierunkowskazu sterownik odpowiednio steruje podłączonymi światłami obrysowymi, dzięki czemu mogą one pełnić dodatkową funkcję sygnalizacyjną.

Dane techniczne

Dodatkowe informacje

• 12 V – maks. 24 W na wyjście
• 24 V – maks. 48 W na wyjście

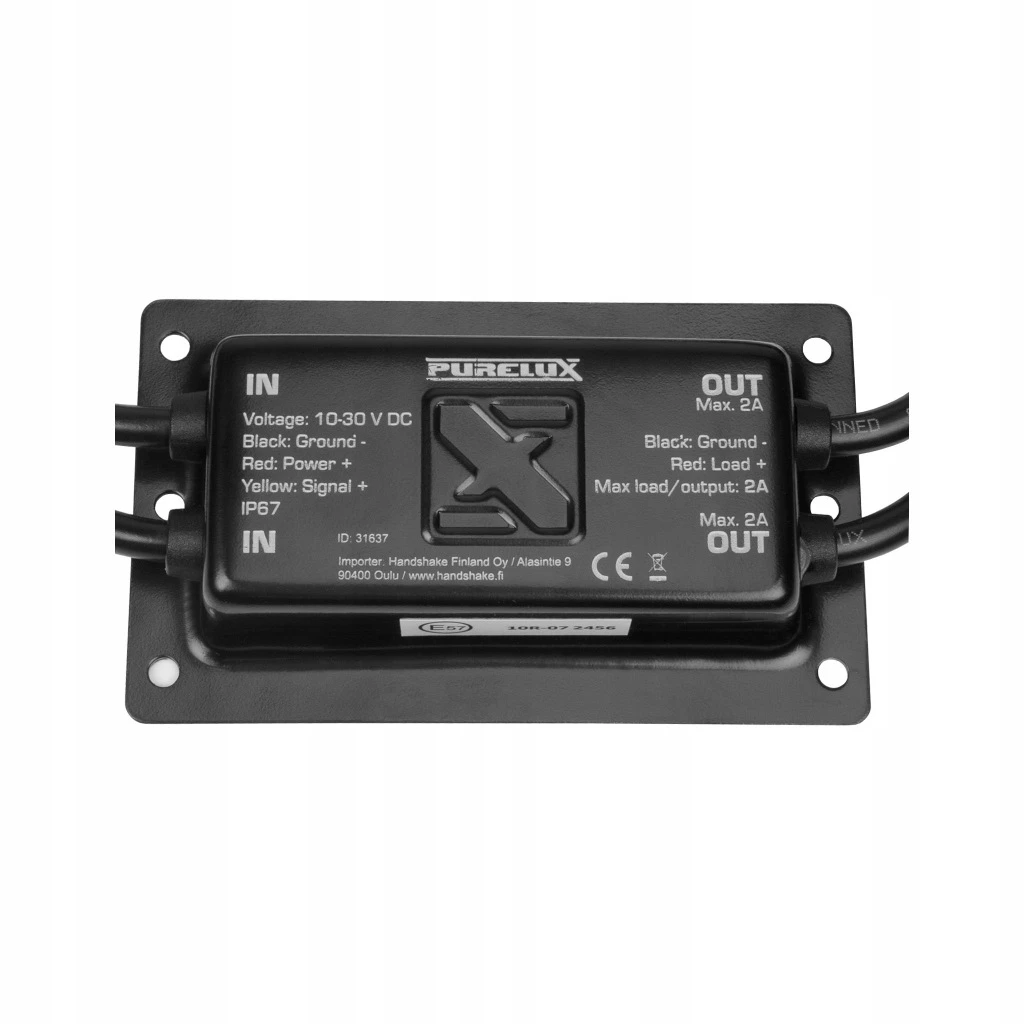

• Czarny przewód (Ground -) – masa / minus instalacji
• Czerwony przewód (Power +) – stałe zasilanie dodatnie
• Żółty przewód (Signal +) – dodatni sygnał sterujący z kierunkowskazu pojazdu.
• Czarny przewód (Ground -) – masa podłączonego oświetlenia
• Czerwony przewód (Load +) – dodatnie zasilanie lamp podłączonych do danego kanału.
• 24 W na jedno wyjście przy instalacji 12 V
• 48 W na jedno wyjście przy instalacji 24 V.

Instrukcja producenta: PURELUX Turn Signal Strobe Controller – schemat podłączenia i bezpieczeństwo (PDF).

Funkcje

• Współpraca z fabrycznymi kierunkowskazami pojazdu
• Instalacje 12 V i 24 V
• Maksymalne obciążenie: 24 W przy 12 V / 48 W przy 24 V
• Idealny do rozbudowy oświetlenia pojazdu
• Purelux Turn Signal Strobe Controller to dwukanałowy moduł sterujący, który umożliwia wykorzystanie bocznych świateł obrysowych zarówno jako stałych świateł obrysowych, jak i dodatkowych kierunkowskazów, zsynchronizowanych z fabrycznymi kierunkowskazami pojazdu.
• Sterownik posiada dwa niezależne kanały – jeden przeznaczony dla świateł po lewej stronie pojazdu, a drugi dla świateł po prawej stronie. Moduł montuje się pomiędzy zasilaniem a światłami obrysowymi. Przy normalnej pracy podłączone lampy świecą światłem ciągłym.
• Żółty przewód sterujący podłącza się do sygnału odpowiedniego kierunkowskazu pojazdu. Po jego włączeniu wszystkie światła podłączone do danego kanału zaczynają migać synchronicznie z fabrycznym kierunkowskazem. Po wyłączeniu kierunkowskazu ponownie świecą światłem ciągłym.
• Dzięki temu te same lampy boczne mogą pełnić dwie funkcje – świateł obrysowych oraz dodatkowych kierunkowskazów.
• Sterownik jest przystosowany do instalacji elektrycznych 12 V oraz 24 V.
• Sterownik Purelux Turn Signal Strobe Controller posiada dwa niezależne kanały, dzięki czemu może oddzielnie sterować światłami znajdującymi się po lewej i prawej stronie pojazdu. Każdy kanał posiada własne wejście sygnału kierunkowskazu oraz wyjście do podłączonych lamp.
• Podłączenie przewodów
• Strona wyjściowa – OUT:
• Zasada działania
• Po prawidłowym podłączeniu światła boczne świecą w sposób ciągły. Po włączeniu kierunkowskazu pojawienie się napięcia na żółtym przewodzie Signal + powoduje, że lampy podłączone do odpowiedniego kanału zaczynają migać zgodnie z sygnałem kierunkowskazu.
• Po wyłączeniu kierunkowskazu lampy powracają do ciągłego świecenia. Dzięki dwóm niezależnym kanałom lewa i prawa strona pojazdu działają oddzielnie.
• Ważne informacje dotyczące montażu
• Sterownik pracuje z napięciem 10–30 V DC, dzięki czemu może być stosowany w instalacjach 12 V i 24 V. Maksymalne obciążenie każdego wyjścia wynosi 2 A.
• Do jednego kanału można podłączyć kilka lamp, pod warunkiem że ich łączny pobór prądu nie przekroczy 2 A.
• Obudowa sterownika posiada stopień ochrony IP67. Przed wykonaniem połączeń należy odłączyć zasilanie instalacji, a wszystkie przewody zabezpieczyć przed zwarciem, wilgocią i uszkodzeniami mechanicznymi.

Bezpieczne użytkowanie

• Przed montażem odłącz zasilanie pojazdu i przeczytaj instrukcję producenta.
• Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
• Nie używaj uszkodzonego produktu.

Co oznaczają parametry

• IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.
• Synchronizacja – połączenie przewodów sterujących wielu lamp, dzięki czemu błyskają w tym samym rytmie lub naprzemiennie.

Gwarancja

Gwarancja producenta: 12 miesięcy. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Instrukcja obsługi

Pobierz instrukcję montażu i obsługi sterowników Purelux (PDF, po polsku)
