Wiązka elektryczna Purelux Dualrelay 12 V, DT-2, 2 wyjścia + XBB Dongle i PowerUnit

Wiązka PURELUX Dualrelay 12 V DT-2 z dwoma wyjściami to zestaw do podłączenia dwóch lamp dodatkowych w samochodzie, w którym światła drogowe są sterowane przez CAN-bus. W wersji kompletnej dostajesz wiązkę razem z XBB Dongle i PowerUnit.

Dla kogo i do czego

Do montażu 2 lamp dodatkowych o łącznej mocy do 360 W w instalacji 12 V. XBB Dongle odczytuje sygnał świateł drogowych z gniazda OBD-II, a PowerUnit przekazuje go do przekaźnika wiązki, dzięki czemu lampy większej mocy włączają się razem ze światłami drogowymi.

Dane techniczne

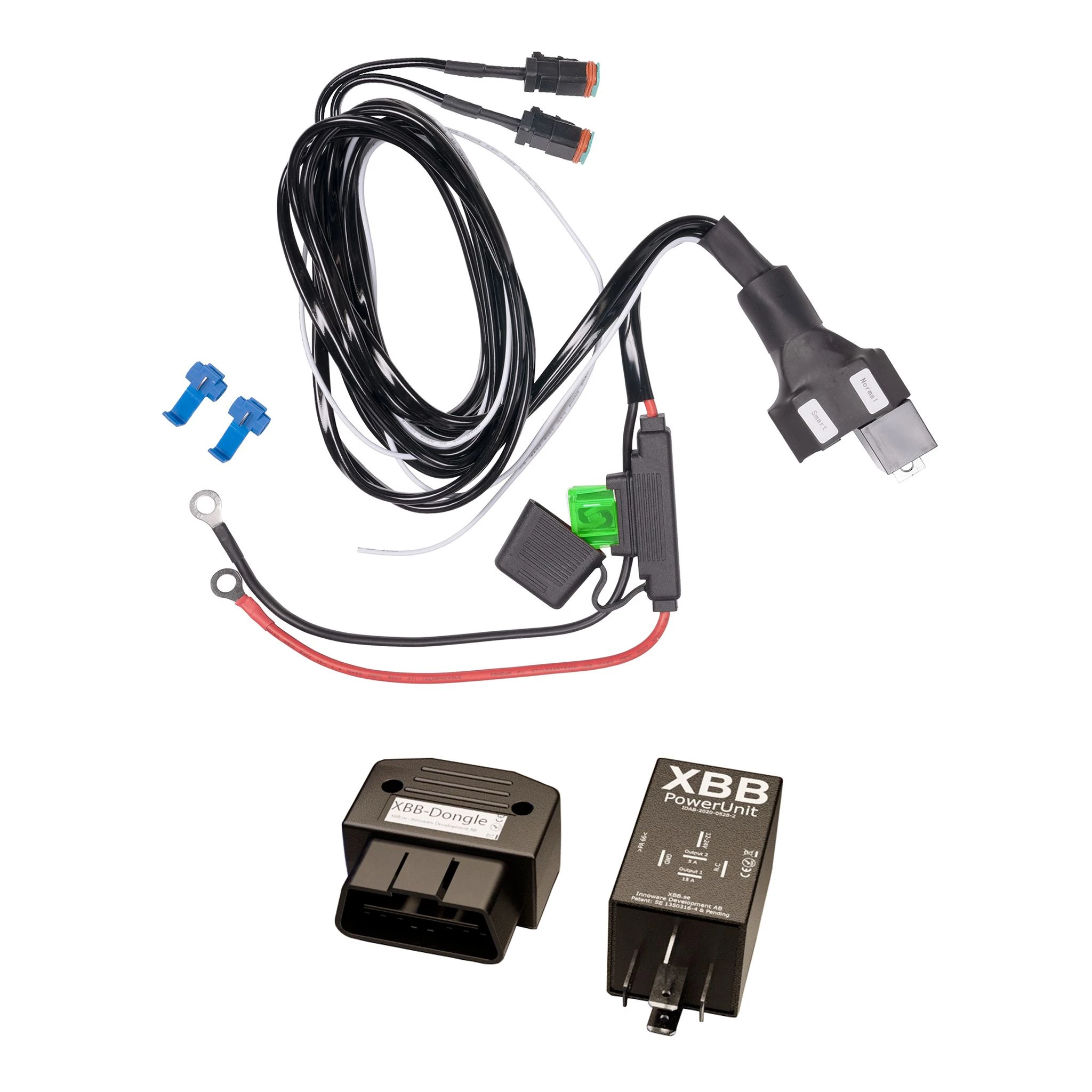

W zestawie

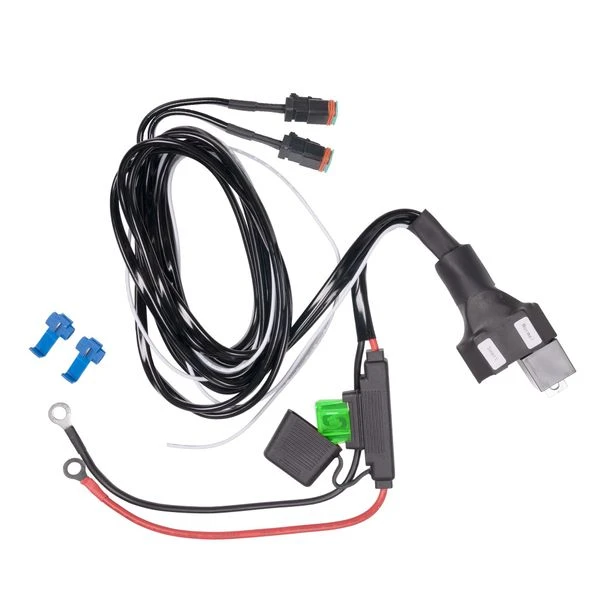

• wiązka z przekaźnikiem Purelux Dualrelay 12 V DT-2, 2 wyjścia
• XBB OBD Dongle (OBD-II)
• XBB PowerUnit (przekaźnik sterujący)

Montaż i podłączenie

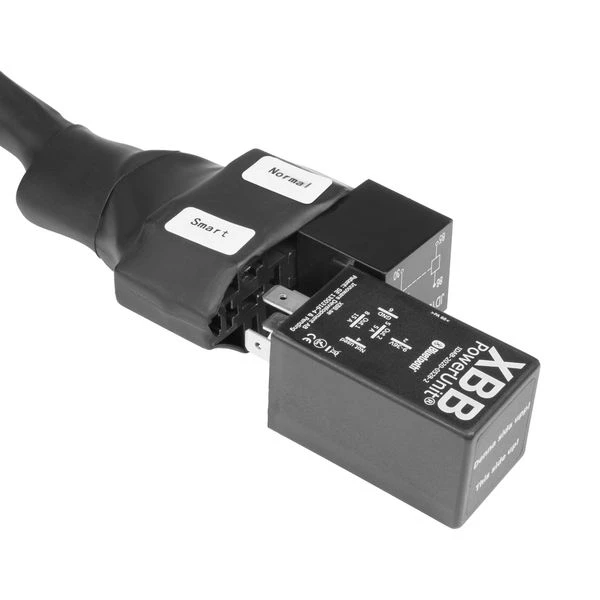

Wiązkę podłącz do akumulatora, a lampy do złączy DT-2. XBB Dongle wepnij w gniazdo OBD-II, a PowerUnit w gotowe gniazdo plug & play wiązki. Złącza DT-2 można odciąć i podłączyć lampę bezpośrednio, np. innej marki. Szczegółowej instrukcji krok po kroku strona producenta nie podaje.

• Biały przewód służy do światła pozycyjnego lamp (zasilany z wyjścia 2 przekaźnika XBB).

Bezpieczne użytkowanie

• Przed montażem odłącz zasilanie i przeczytaj instrukcję producenta.
• Dobierz bezpiecznik i przekrój przewodów do obciążenia; nie przekraczaj podanej mocy.
• Sprawdź polaryzację i szczelność połączeń.
• XBB Dongle i PowerUnit wpinają się w gotowe gniazdo plug & play w wiązce. Strona producenta nie podaje listy zgodnych pojazdów.
• Wersja z XBB działa tylko w pojazdach ze światłami drogowymi sterowanymi przez CAN-bus; przed zakupem sprawdź zgodność z modelem auta.

Co oznaczają parametry

• Przekaźnik – włącznik sterowany sygnałem; pozwala załączać lampy dużej mocy prądem prosto z akumulatora, a nie przez wyłącznik w kabinie.
• AWG – amerykańska miara przekroju przewodu; im mniejsza liczba, tym grubszy przewód i większy dopuszczalny prąd.
• XBB Dongle i PowerUnit – wtyczka OBD-II odczytująca sygnał świateł drogowych z CAN-bus oraz przekaźnik, który go przekazuje do wiązki.
• CAN-bus – magistrala komunikacyjna pojazdu; w nowszych autach sygnały, np. świateł drogowych, nie występują już jako zwykły prąd w przewodzie żarówki, tylko jako dane na magistrali.
• OBD-II – standardowe gniazdo diagnostyczne w samochodzie.

Gwarancja

Gwarancja producenta: 12 miesięcy. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Instrukcja obsługi

Pobierz instrukcję montażu i obsługi wiązek przekaźnikowych Purelux (PDF, po polsku)
