Wiązka elektryczna Purelux Dualrelay 12V, DTP, 1 wyjście (DTP) + XBB Dongle & PowerUnit
Wiązka PURELUX Dualrelay 12 V DTP na 1 lampę (do 280 W) z XBB Dongle i PowerUnit, dla aut ze światłami drogowymi na CAN-bus.
Zapytaj o produkt
Administratorem danych osobowych jest AutoLed Robert Bednarek. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Koszty dostawy wybranego produktu
-
InPost Paczkomaty 24/7 Darmowa
-
InPost Kurier – dostawa na adres Darmowa
Dostawa kurierem pod wskazany adres.
-
Odbiór osobisty Darmowa
odbiór w siedzibie firmy
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Kod produktu: HS18701-15511
Opis produktu
Wiązka PURELUX Dualrelay 12 V DTP z jednym wyjściem to zestaw do podłączenia jednej lampy dodatkowych w samochodzie, w którym światła drogowe są sterowane przez CAN-bus. W wersji kompletnej dostajesz wiązkę razem z XBB Dongle i PowerUnit.
Dla kogo i do czego
Do montażu jednej lampy o łącznej mocy do 280 W w instalacji 12 V. XBB Dongle odczytuje sygnał świateł drogowych z gniazda OBD-II, a PowerUnit przekazuje go do przekaźnika wiązki. Samo XBB obsługuje ok. 180 W, dlatego do mocniejszych lamp potrzebna jest wiązka z własnym przekaźnikiem.
Dane techniczne
| Zasilanie | |
|---|---|
| Napięcie | 12 V |
| Maks. moc | 280 W |
| Przekaźnik | 40 A, 12 V |
| Bezpiecznik | 30 A |
| Przewód akumulator–przekaźnik | 12 AWG / 2,94 mm², 54 cm |
| Przewód przekaźnik–lampa | 12 AWG / 2,94 mm², 225 cm |
| Złącze | DTP-2 |
| Wyjścia | 1 wyjście (DTP) |
| Przewody | |
| Biały | 200 cm, zasilany z wyjścia 2 przekaźnika XBB – do światła pozycyjnego lamp |

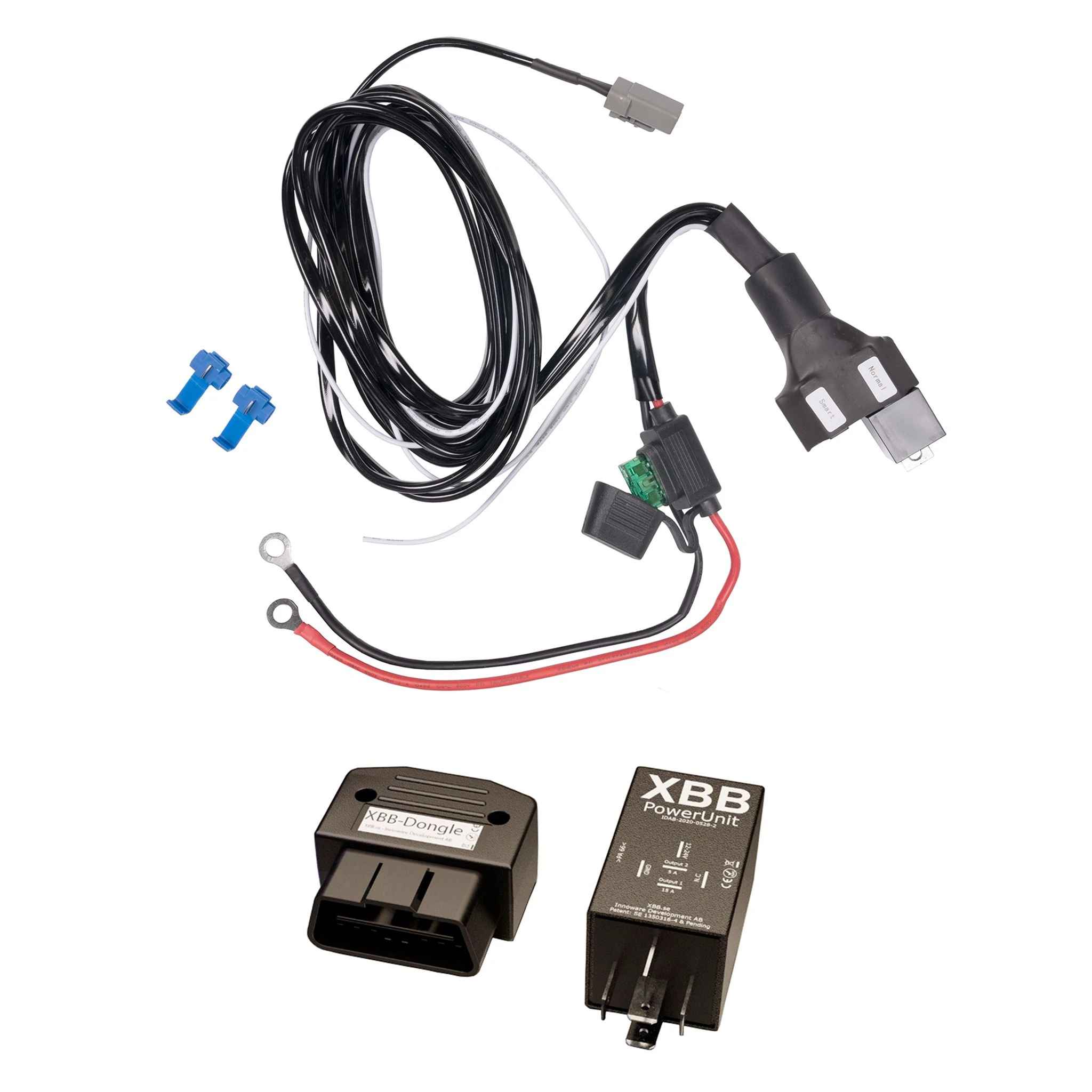

W zestawie

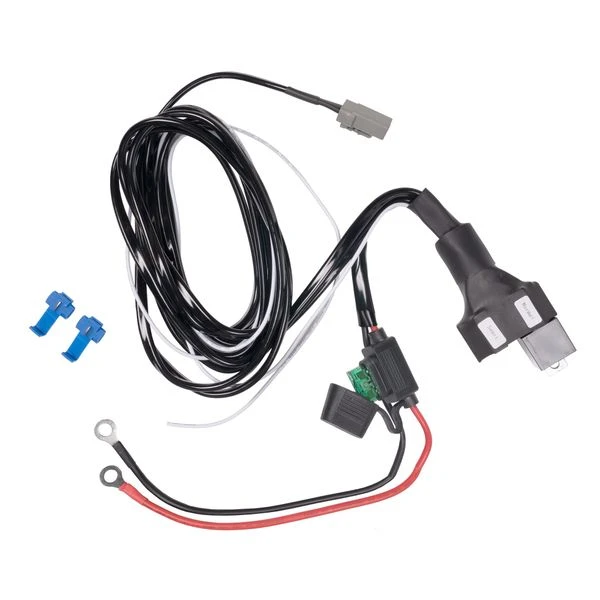

- wiązka z przekaźnikiem Purelux Dualrelay 12 V DTP, 1 wyj.
- XBB OBD Dongle (OBD-II)

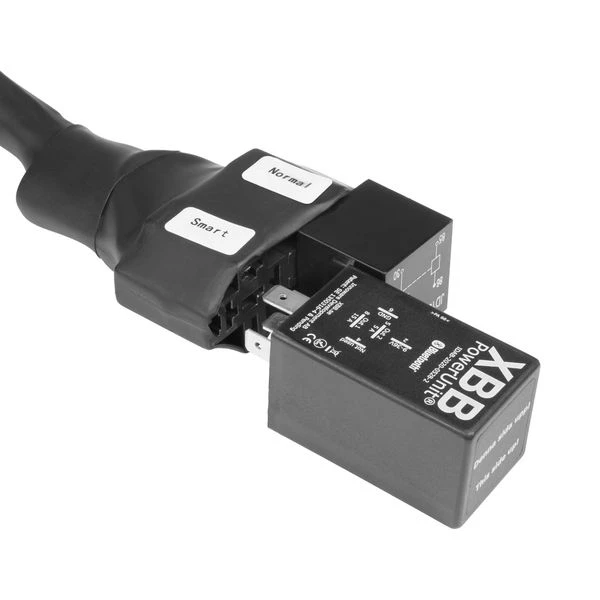

- XBB PowerUnit (przekaźnik sterujący)
Montaż i podłączenie
Wiązkę podłącz do akumulatora, a lampy do złączy DTP. XBB Dongle wepnij w gniazdo OBD-II, a PowerUnit w gotowe gniazdo plug & play wiązki. Złącza można odciąć i podłączyć lampę bezpośrednio. Szczegółowej instrukcji krok po kroku strona producenta nie podaje.
- Biały przewód (200 cm) służy do światła pozycyjnego lamp (zasilany z wyjścia 2 przekaźnika XBB).
Bezpieczne użytkowanie
- Przed montażem odłącz zasilanie i przeczytaj instrukcję producenta.
- Dobierz bezpiecznik i przekrój przewodów do obciążenia; nie przekraczaj podanej mocy.
- Sprawdź polaryzację i szczelność połączeń.
- XBB Dongle i PowerUnit wpinają się w gotowe gniazdo plug & play w wiązce. Strona producenta nie podaje listy zgodnych pojazdów.
- Dane producenta dotyczące maksymalnej mocy różnią się między opisem a tabelą; podajemy wartości z tabeli dla danej liczby wyjść.
Co oznaczają parametry
- Przekaźnik – włącznik sterowany sygnałem; pozwala załączać lampy dużej mocy prądem prosto z akumulatora, a nie przez wyłącznik w kabinie.
- AWG – amerykańska miara przekroju przewodu; im mniejsza liczba, tym grubszy przewód i większy dopuszczalny prąd.
- XBB Dongle i PowerUnit – wtyczka OBD-II odczytująca sygnał świateł drogowych z CAN-bus oraz przekaźnik, który go przekazuje do wiązki.
- CAN-bus – magistrala komunikacyjna pojazdu; w nowszych autach sygnały, np. świateł drogowych, nie występują już jako zwykły prąd w przewodzie żarówki, tylko jako dane na magistrali.
- OBD-II – standardowe gniazdo diagnostyczne w samochodzie.
Gwarancja
Gwarancja producenta: 12 miesięcy. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.
Informacje GPSR
Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).
| Dane GPSR | |
|---|---|
| Produkt | PURELUX Dualrelay 12 V DTP, 1 wyj. + XBB Dongle i PowerUnit |
| Marka | PURELUX |
| Podmiot odpowiedzialny w UE | Handshake Finland Oy |
| Adres pocztowy | Alasintie 9, 90400 Oulu, Finlandia |
| Adres e-mail | info@valostore.com |
| Ostrzeżenia i bezpieczeństwo | Zasilanie 12 V – nie przekraczaj 280 W. Przed montażem i użyciem przeczytaj instrukcję i zachowaj ją. |
| Utylizacja | Zużyty sprzęt elektryczny i elektroniczny oddaj do punktu zbiórki; nie wyrzucaj go razem z odpadami komunalnymi. |
Instrukcja obsługi
Pobierz instrukcję montażu i obsługi wiązek przekaźnikowych Purelux (PDF, po polsku)
Opinie o produkcie
Jeśli dodałeś/-aś recenzję, a nie pojawiłą się na liście, być może oczekuje na moderację.
Wystaw opinię o produkcie
Wyświetlane są wszystkie opinie (pozytywne i negatywne). Nie weryfikujemy, czy pochodzą one od klientów, którzy kupili dany produkt.
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Przed użyciem zapoznaj się z instrukcją producenta. Montuj i używaj zgodnie z przeznaczeniem. Przy elementach elektrycznych odłącz zasilanie; instalację 12/24 V powinien wykonać kompetentny instalator. Zastosuj właściwy bezpiecznik, sprawdź polaryzację, szczelność połączeń i mocowanie. Nie używaj uszkodzonego ani zmodyfikowanego produktu. Nie patrz w źródło światła. Tryby PowerBoost/off-road stosuj tylko poza drogami publicznymi. Zużyty sprzęt oddaj do punktu zbiórki.
- Przed montażem sprawdź zgodność systemu XBB z pojazdem i przeczytaj instrukcję producenta. Dongle podłącz do właściwego gniazda OBD-II; PowerUnit zamocuj stabilnie i podłącz zgodnie ze schematem, z odpowiednim bezpiecznikiem i bez przekraczania dopuszczalnego obciążenia wyjść. Przed pracą przy instalacji odłącz zasilanie. Chroń przewody przed gorącem, wodą, przetarciem i ruchomymi częściami. Po montażu sprawdź działanie świateł oraz brak błędów pojazdu.
Producent
Handshake Finland Oy
Alasintie 9
90400 Oulu, Finlandia
+358 75 328 5820 info@valostore.com Zgłoś problem z bezpieczeństwem produktu
Pliki do pobrania
XBB_Dongle_PowerUnit_2_wyjscia_instrukcja_PL_AutoLed.pdf
46.00 kB
Skrócona instrukcja PL – XBB Dongle i klasyczny PowerUnit (2 wyjścia); lampy i adaptery osobno
