XBB OBD Dongle & PowerUnit Moduł sterowania światłami CAN-BUS OBD-II 240W

XBB OBD Dongle & PowerUnit to innowacyjny system umożliwiający łatwe podłączenie dodatkowego oświetlenia do samochodu bez ingerencji w fabryczną instalację elektryczną pojazdu.

Urządzenie pobiera informacje potrzebne do sterowania dodatkowym oświetleniem bezprzewodowo poprzez moduł podłączony do gniazda OBD-II, eliminując konieczność wyszukiwania i podłączania przewodu sygnałowego świateł drogowych.

Dane techniczne

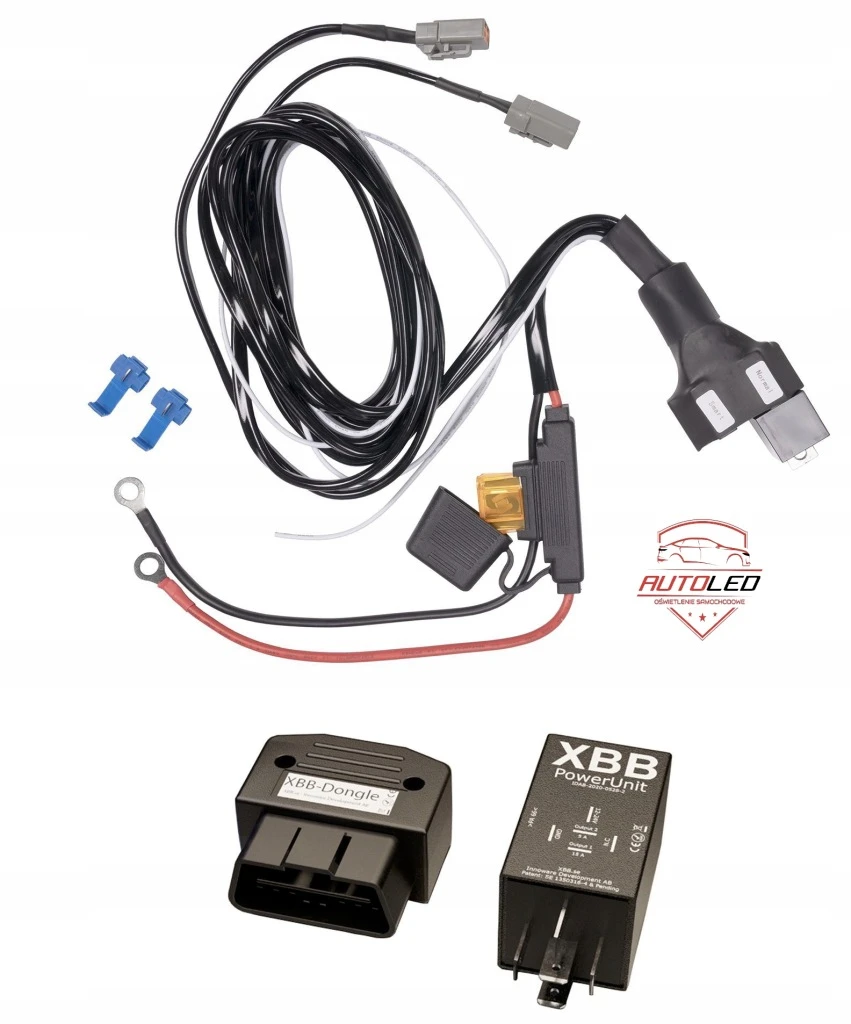

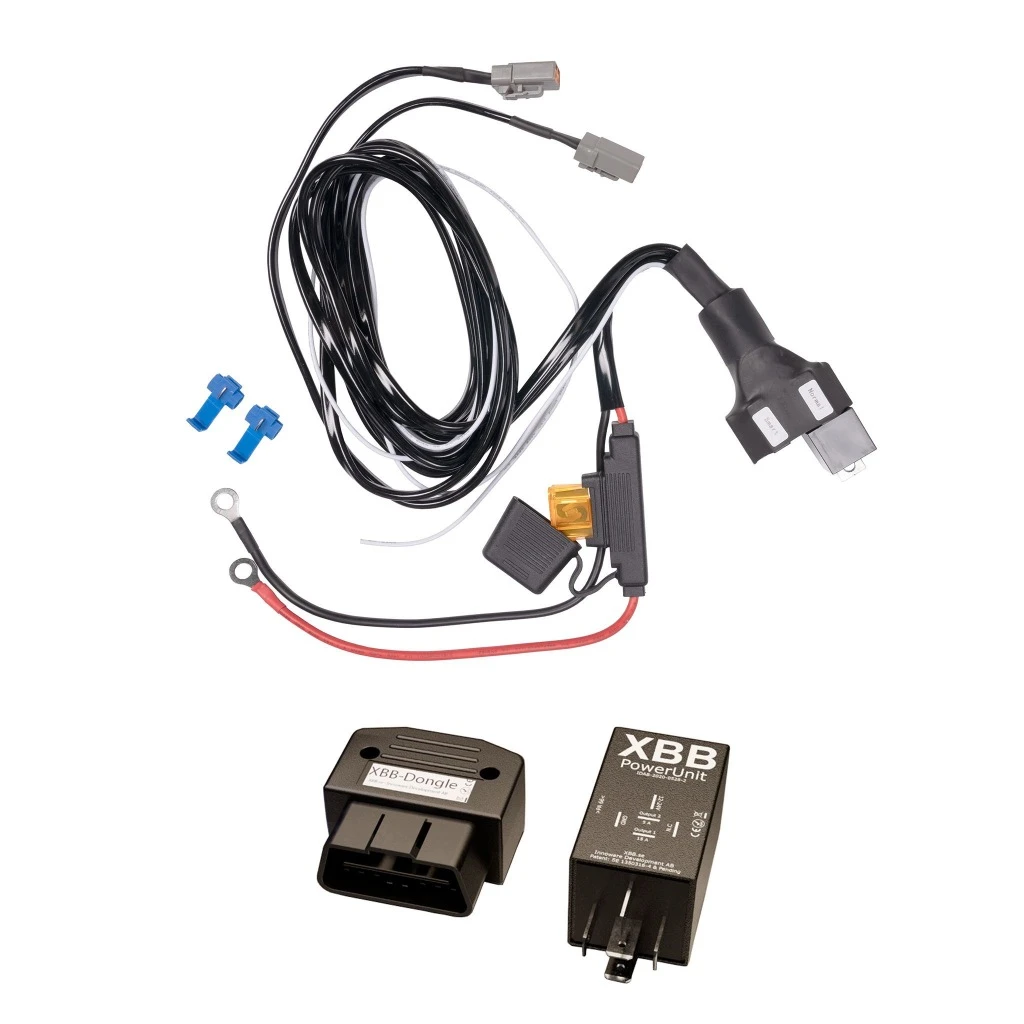

W zestawie

• XBB Dongle & PowerUnit + 1 × wiązka przewodów DT (maks. 240 W)
• 1 × XBB Dongle

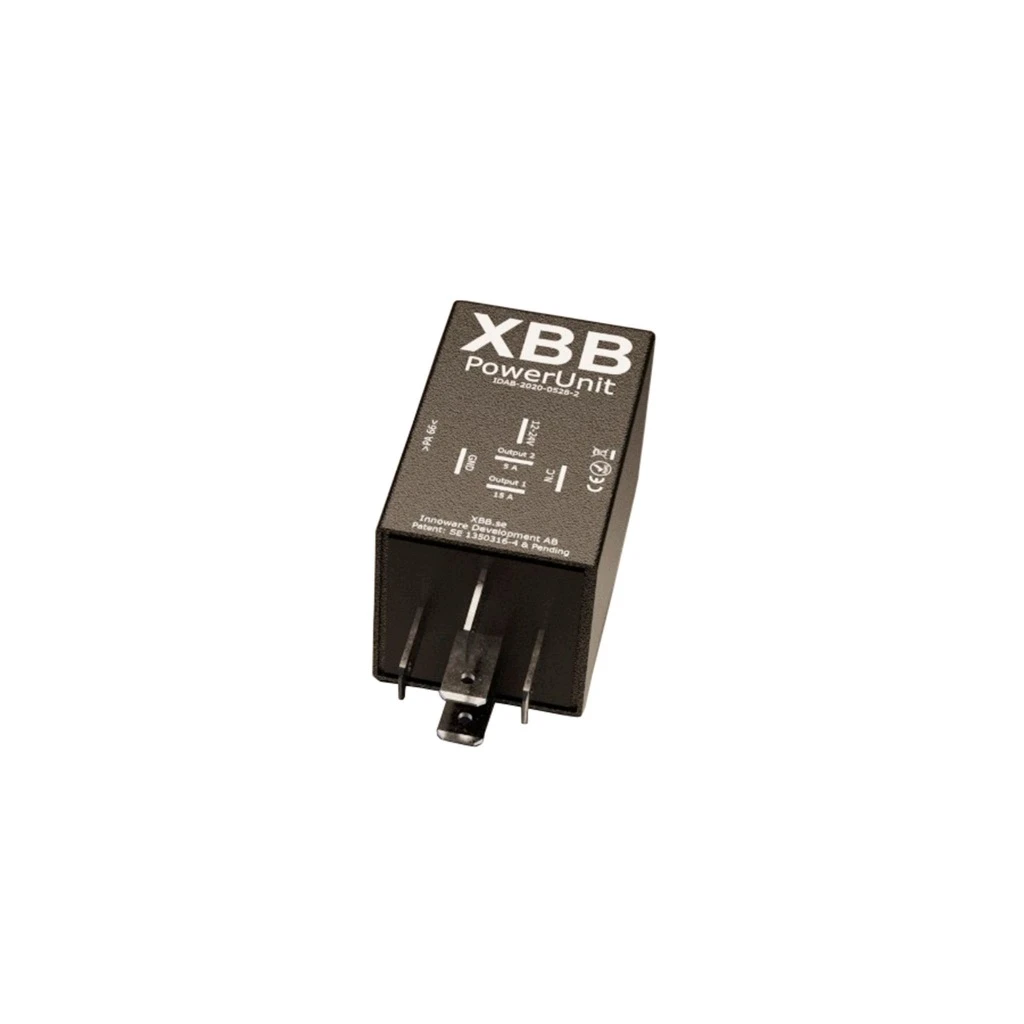

• 1 × XBB PowerUnit – 2 wyjścia / złącza
• 1 × wiązka przekaźnikowa Purelux Pro Series 12V, DT-2 – 2 wyjście / złącze DT

Instrukcja producenta: Instrukcja montażu XBB – oryginalna wersja szwedzka.

Funkcje

• PRZED ZAKUPEM KONIECZNIE SPRAWDŹ, CZY XBB OBD DONGLE & POWERUNIT JEST KOMPATYBILNY Z TWOIM MODELEM SAMOCHODU!
• Kompatybilność może zależeć nie tylko od modelu i rocznika pojazdu, ale również od wersji reflektorów, wyposażenia, wersji po liftingu oraz zastosowanych systemów elektronicznych.
• SKOPIUJ LINK I WKLEJ GO DO WYSZUKIWARKI. Https://www.xbb.se/xbbTable/bilmodeller.php
• Innowacyjne urządzenie umożliwiające bezprzewodowe pobranie sygnału sterującego do dodatkowego oświetlenia bezpośrednio z gniazda OBD-II pojazdu. Rozwiązanie eliminuje konieczność wyszukiwania i podłączania przewodu sygnałowego w fabrycznej instalacji elektrycznej samochodu.
• XBB OBD Dongle & PowerUnit to prosty i wygodny sposób na podłączenie lamp dodatkowych oraz LED Barów, szczególnie w nowoczesnych samochodach wyposażonych w zaawansowaną elektronikę.
• Uwaga! Lista kompatybilnych samochodów obejmuje wyłącznie modele, które zostały przetestowane przez producenta. Jeśli Twojego samochodu nie ma na liście, można przetestować „przepis” (Recipe) przeznaczony dla innego modelu tej samej marki lub pojazdu należącego do tej samej grupy. XBB Dongle & PowerUnit jest kompatybilny z wieloma markami i modelami samochodów, jednak przed zakupem należy sprawdzić możliwość zastosowania urządzenia w konkretnym pojeździe.
• Jeżeli światłami w samochodzie steruje magistrala CAN i zastosowanie tradycyjnej wiązki przekaźnikowej nie pozwala uzyskać odpowiedniego sygnału sterującego, XBB OBD Dongle & PowerUnit umożliwia podłączenie dodatkowego oświetlenia bez ingerencji w fabryczne przewody reflektorów.

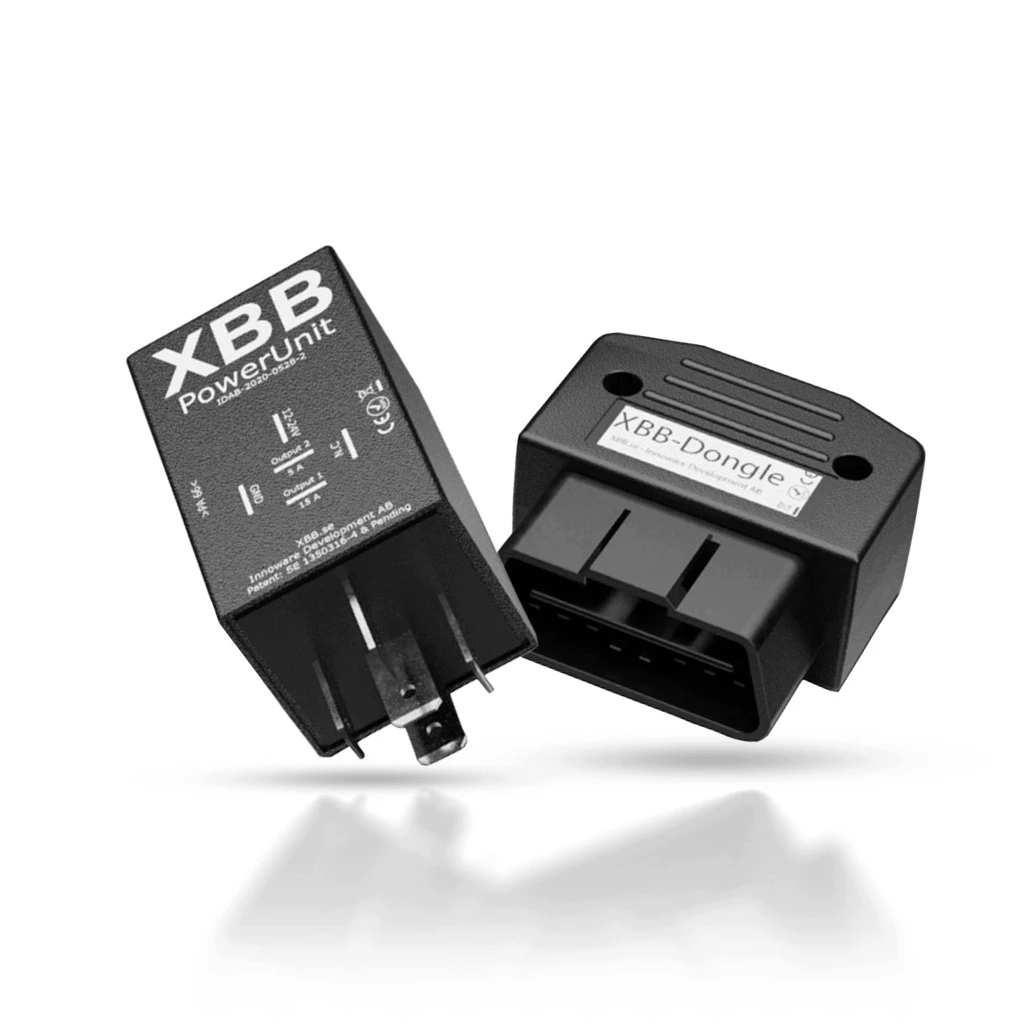

• XBB OBD Dongle podłączany do gniazda OBD-II odczytuje odpowiednie informacje bezpośrednio z magistrali CAN pojazdu, a następnie bezprzewodowo przesyła sygnał do XBB PowerUnit. PowerUnit podłącza się do standardowej wiązki przekaźnikowej – może zastąpić tradycyjny przekaźnik w instalacji dodatkowego oświetlenia.
• Komunikacja pomiędzy XBB OBD Dongle a XBB PowerUnit odbywa się bezprzewodowo, dzięki czemu nie ma potrzeby prowadzenia dodatkowych przewodów pomiędzy wnętrzem samochodu a komorą silnika.
• Konfiguracja systemu odbywa się za pomocą aplikacji XBB na telefon. W aplikacji wybiera się markę i model samochodu oraz odpowiedni „Recipe”, czyli profil sterowania przygotowany dla danego pojazdu. Wybrane ustawienia są następnie przesyłane do XBB Dongle.
• Aplikacja XBB dostępna jest na urządzenia z systemami Android oraz iOS.
• UWAGA! ( OBD-II Y-Split BRAK W ZESTAWIE ).
• Jeśli port OBD-II w samochodzie jest już zajęty lub potrzebny do podłączenia innego urządzenia, można zastosować adapter / rozdzielacz OBD-II, który umożliwia jednoczesne podłączenie dwóch urządzeń do jednego portu

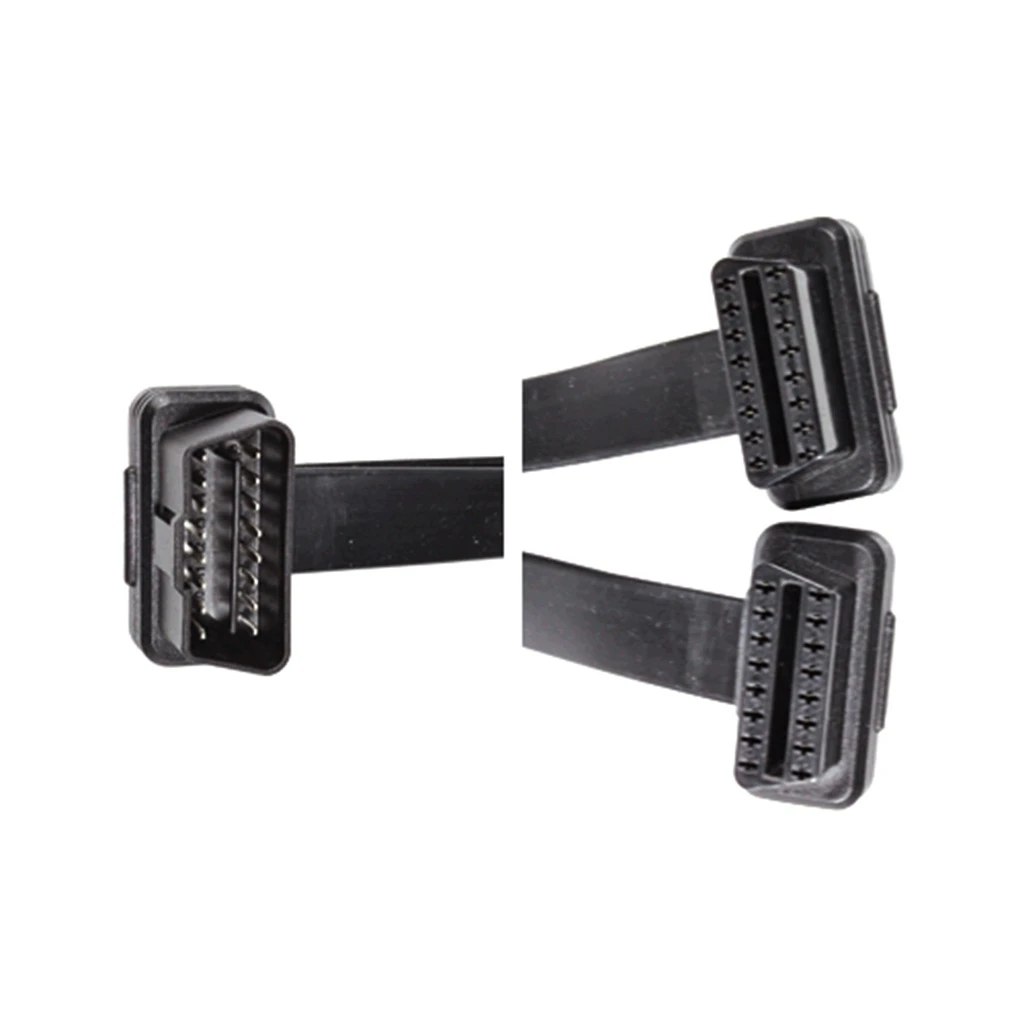

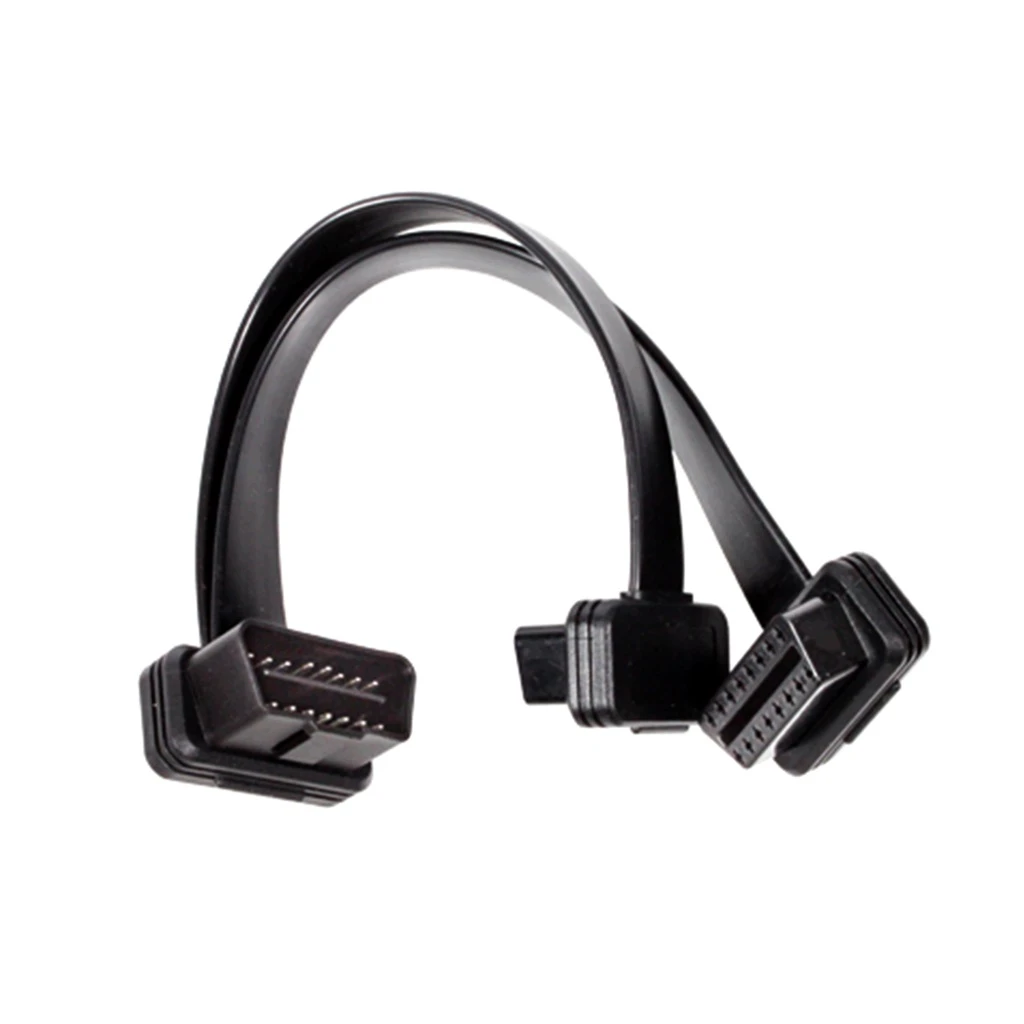

• Przewód rozdzielający Y-Split OBD-II przeznaczony do sytuacji, w których gniazdo OBD-II w samochodzie jest już zajęte przez inne urządzenie. Rozdzielacz umożliwia podłączenie dwóch urządzeń do jednego portu OBD-II.
• Długość każdego przewodu wynosi 300 mm, co ułatwia wygodne rozmieszczenie podłączonych urządzeń.
• UWAGA! XBB PowerUnit umożliwia bezpośrednie sterowanie dodatkowym oświetleniem o mocy do 180 W, zastępując standardowy przekaźnik w kompatybilnej wiązce przewodów.
• Wiązki Purelux Dualrelay posiadają przygotowane złącze Plug & Play dla inteligentnego przekaźnika XBB PowerUnit, dzięki czemu możliwe jest podłączenie mocniejszych lamp bez konieczności wykonywania bardziej skomplikowanych modyfikacji instalacji.
• UWAGA! XBB PowerUnit umożliwia bezpośrednie podłączenie dodatkowego oświetlenia o mocy maksymalnie 180 W. Możliwe jest również zastosowanie mocniejszych lamp, jednak wymaga to niewielkiej modyfikacji instalacji lub zastosowania odpowiedniej wiązki przekaźnikowej.
• Podłącz XBB Dongle do gniazda OBD-II pojazdu. Urządzenie odczytuje odpowiedni sygnał z magistrali CAN samochodu i przesyła go bezprzewodowo do XBB PowerUnit, który następnie steruje podłączonym dodatkowym oświetleniem.
• XBB PowerUnit może zastąpić standardowy przekaźnik w wielu gotowych wiązkach przekaźnikowych, w tym kompatybilnych wiązkach Purelux.
• Producent zaleca montaż PowerUnit w pozycji pionowej, aby ograniczyć możliwość przedostawania się wody do urządzenia.

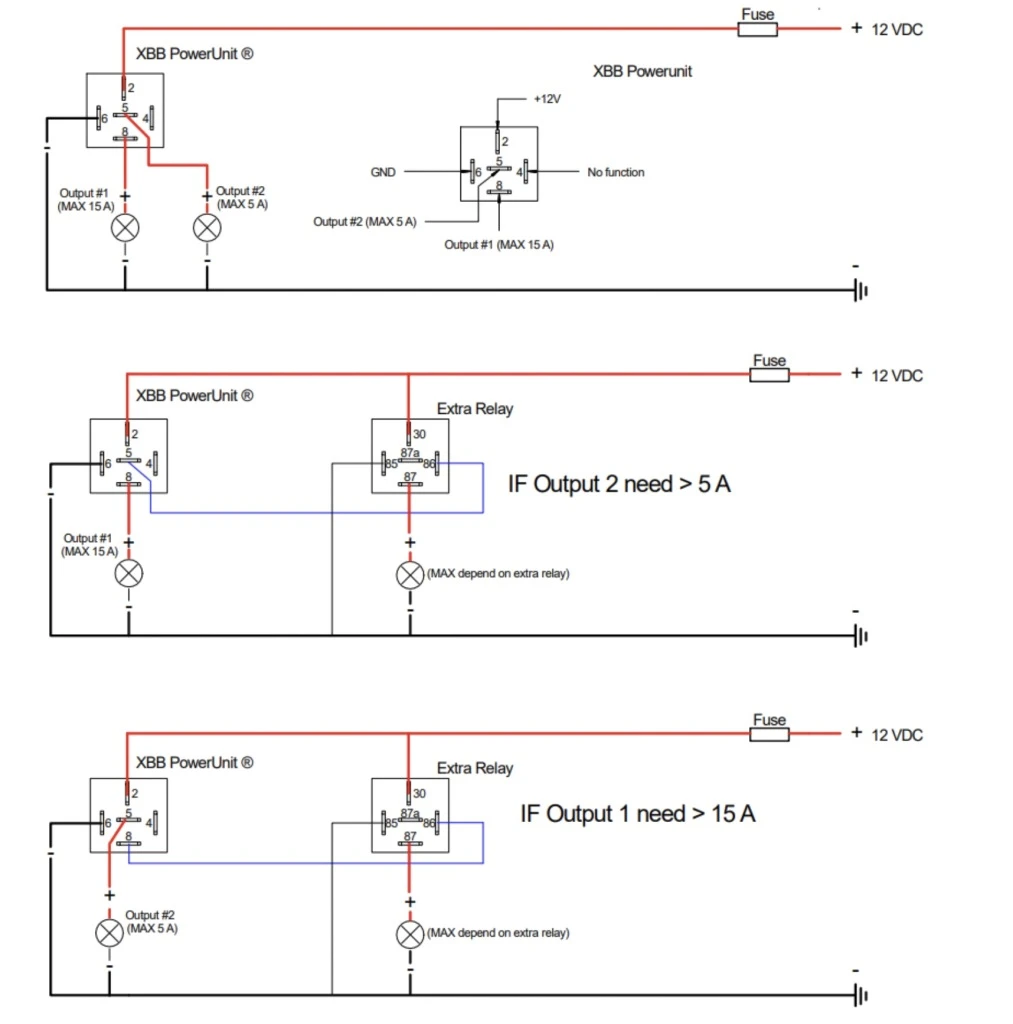

• Okablowanie
• Aby uzyskać optymalny czas reakcji, zamontuj XBB PowerUnit możliwie blisko XBB Dongle.
• Zlokalizuj akumulator pojazdu lub odpowiedni stały punkt zasilania w komorze silnika. Jeśli akumulator znajduje się np. W bagażniku lub kabinie, w komorze silnika zazwyczaj znajduje się odpowiedni punkt zasilający.
• Podłącz przewód dodatni do dodatniego bieguna akumulatora (+) lub odpowiedniego stałego punktu zasilania. Drugi koniec przewodu podłącz do zacisku 12–24 V w XBB PowerUnit. Pomiędzy źródłem zasilania a PowerUnit należy zastosować odpowiednio dobrany bezpiecznik.
• Następnie podłącz zacisk ujemny GND (-) PowerUnit do ujemnego bieguna akumulatora lub odpowiedniego punktu masowego na nadwoziu pojazdu. Zalecane jest wykorzystanie solidnego fabrycznego punktu masowego.
• Po wykonaniu zasilania podłącz dodatkowe oświetlenie do odpowiedniego wyjścia Output 1 lub Output 2, zgodnie z wybraną konfiguracją. Następnie sprawdź poprawność działania całego układu.
• Kierunek montażu
• Bardzo ważnym elementem instalacji jest miejsce oraz kierunek montażu XBB PowerUnit™. Podczas montażu XBB PowerUnit™ w komorze silnika należy bezwzględnie zamontować urządzenie ze złączem skierowanym w dół.
• XBB PowerUnit™ posiada stopień ochrony IP53 wyłącznie wtedy, gdy jest zamontowany ze złączem skierowanym w dół.
• Uwaga!
• Należy unikać mycia wodą elementów znajdujących się w pobliżu XBB PowerUnit™. Jeśli konieczne jest użycie wody lub myjki ciśnieniowej, przed rozpoczęciem mycia należy wyjąć XBB PowerUnit™ z gniazda przekaźnika.
• Odległość pomiędzy XBB PowerUnit™ a XBB Dongle™ powinna być możliwie najmniejsza. Mimo że oba urządzenia mają stosunkowo dużą moc transmisji, sygnał może być zakłócany lub osłabiany przez konstrukcję pojazdu oraz zastosowane materiały wygłuszające.

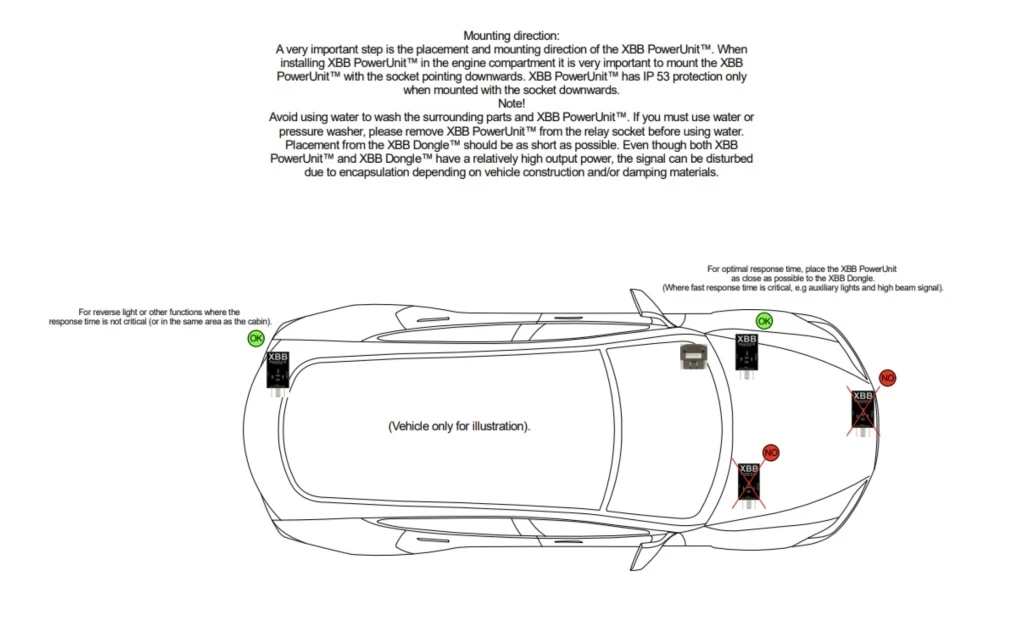

• Miejsce montażu PowerUnit
• Przód pojazdu – zalecane: Aby uzyskać optymalny czas reakcji, XBB PowerUnit™ należy zamontować możliwie blisko XBB Dongle™. Jest to szczególnie istotne w przypadku funkcji wymagających szybkiej reakcji, np. Sterowania światłami dodatkowymi sygnałem świateł drogowych.
• Tył pojazdu – dopuszczalne: W przypadku światła cofania lub innych funkcji, w których czas reakcji nie jest krytyczny, PowerUnit może być zamontowany dalej od XBB Dongle, np. W tylnej części pojazdu.
• Miejsca oznaczone na ilustracji jako „NO” – niezalecane.
• Samochód przedstawiony na schemacie służy wyłącznie do celów ilustracyjnych.

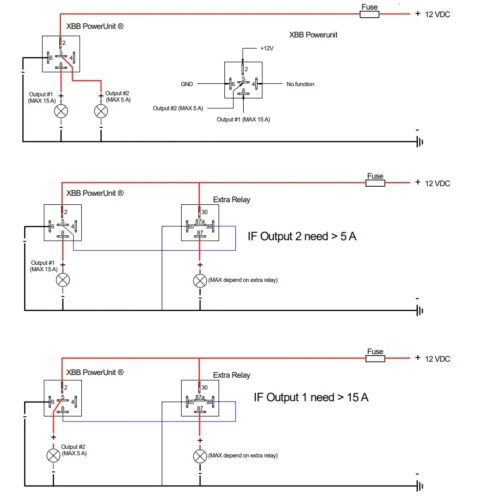

• Podłączenie lamp powyżej 180 W przez dodatkowy przekaźnik

Bezpieczne użytkowanie

• Przed montażem odłącz zasilanie pojazdu i przeczytaj instrukcję producenta.
• Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
• Nie używaj uszkodzonego produktu.

Co oznaczają parametry

• IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.
• DT / DTP – szczelne złącza wtykowe (Deutsch) stosowane w instalacjach pojazdowych.

Gwarancja

Gwarancja producenta: 12 miesięcy. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Instrukcja obsługi

Pobierz instrukcję Strands i XBB (PDF, po polsku)
