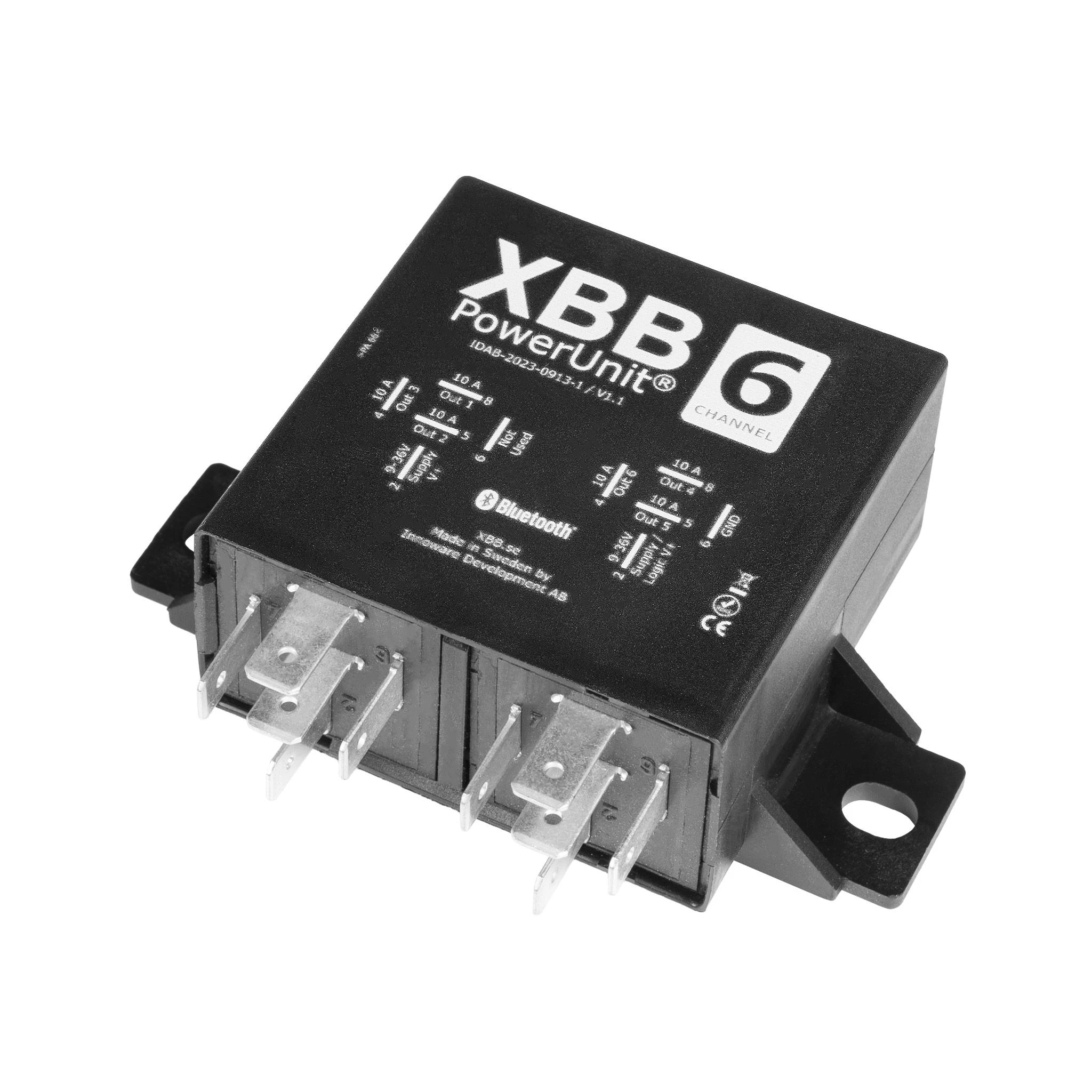

XBB PowerUnit 6 – moduł sterowania oświetleniem, 6 wyjść

XBB PowerUnit 6 to rozbudowany moduł przekaźnikowy przeznaczony do sterowania dodatkowym oświetleniem w pojazdach wyposażonych w magistralę CAN.

Przejdź do pełnego opisu

668,00 zł

✓Gwarancja zgodnie z informacją na karcie produktu

§2 lata odpowiedzialności sprzedawcy za zgodność towaru z umową

↩14 dni na odstąpienie od umowy bez podawania przyczyny

▣Paragon lub faktura VAT do każdego zamówienia

↓Formularz odstąpienia od umowy

Ilość

szt.

Dostępność:

w magazynie

Zapytaj o produkt

Czas wysyłki: do 7 dni

Dostawa

od 18,61 zł - InPost Paczkomaty 24/7

Opis produktu

XBB PowerUnit 6 to rozbudowany moduł przekaźnikowy przeznaczony do sterowania dodatkowym oświetleniem w pojazdach wyposażonych w magistralę CAN. Posiada 6 niezależnych wyjść, z których każde może obsługiwać obciążenie do 120 W przy 12 V, co umożliwia podłączenie nawet sześciu lamp za pomocą jednego modułu.

Zasada działania jest taka sama jak w standardowym XBB PowerUnit, jednak wersja PowerUnit 6 oferuje znacznie większe możliwości rozbudowy instalacji. Poszczególne wyjścia można wykorzystać do sterowania różnymi lampami lub funkcjami oświetlenia, np. Światłami dodatkowymi, pozycyjnymi, roboczymi czy światłami cofania.

Dane techniczne

Zasilanie
Napięcie znamionowe	12/24 V.
Napięcie robocze	9–36 V.
Pobór prądu w trybie uśpienia	4–5,3 mA.
Liczba wyjść	6.
Obudowa i montaż
Temperatura pracy	od −40°C do +85°C.
Stopień ochrony	IP53 przy montażu złączami w dół.
Pozostałe
Maksymalne obciążenie	6 × 120 W przy 12 V; maks. 120 W na pojedyncze wyjście.
Przyłącza	10 × 6,3 mm.
Współpraca	XBB Dongle lub PP-CAN-FD.
EN 50498	2010
EN 50581	2012
EN 60950-1	2006
EN 60950-1/A11	2009
EN 60950-1/A1	2010
EN 60950-1/A12	2011
EN 60950-1/A2	2013
EN 62479	2011-09

Dodatkowe informacje

RED 2014/53/UE
EN 300328 V2.1.1
EN 301489-01 V2.1.1
EN 301489-17 V3.1.1
RoHS 2011/65/EU

W zestawie

Jeden moduł XBB PowerUnit 6. Oferta nie zawiera Dongle, wiązki ani lamp.

Funkcje

XBB Dongle odczytuje odpowiednie informacje z magistrali CAN poprzez port OBD-II, a następnie bezprzewodowo przekazuje sygnał do PowerUnit 6. Moduł na podstawie otrzymanych informacji steruje podłączonym oświetleniem. Dostępne sygnały i funkcje zależą od kompatybilności konkretnego pojazdu oraz konfiguracji w aplikacji XBB Configurator.
PowerUnit 6 posiada 6 niezależnych wyjść, a maksymalne obciążenie pojedynczego wyjścia wynosi 120 W przy 12 V.
Każde z sześciu wyjść obsługuje do 10 A (120 W przy 12 V). Dopuszczalne obciążenie całej instalacji zależy również od przewodów, złączy i zabezpieczeń. Sumy mocy wyjść nie należy traktować jako limitu pojedynczego przewodu lub złącza; sposób zasilania należy dobrać według schematu producenta.
Do jednego XBB Dongle można sparować maksymalnie 4 moduły PowerUnit. Przy zastosowaniu czterech PowerUnit 6 daje to możliwość uzyskania nawet 24 niezależnych wyjść.
XBB PowerUnit 6 wymaga jednostki sterującej XBB Dongle lub kompatybilnego PP-CAN-FD. Jeśli nie posiadasz jeszcze XBB Dongle, należy wybrać kompletny zestaw zawierający XBB Dongle + PowerUnit 6.
W przypadku oświetlenia przekraczającego dopuszczalne obciążenie pojedynczego wyjścia konieczne jest zastosowanie odpowiedniego dodatkowego układu przekaźnikowego zgodnie z instrukcją producenta.
Uwaga: w przypadku lamp o mocy przekraczającej 120 W na jedno wyjście wymagany jest dodatkowy sposób podłączenia zgodny z instrukcją producenta.
XBB PowerUnit 6 – schemat podłączenia producenta (PDF, EN)
XBB PowerUnit 6 – aktualna dokumentacja i przykłady podłączenia
Przy obciążeniu powyżej 10 A (120 W przy 12 V) na wyjście wymagany jest odpowiednio dobrany dodatkowy układ przekaźnikowy. Sposób podłączenia należy ustalić na podstawie dokumentacji XBB i parametrów lampy.

Bezpieczne użytkowanie

Przed montażem odłącz zasilanie pojazdu i przeczytaj instrukcję producenta.
Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
Nie używaj uszkodzonego produktu.

Co oznaczają parametry

IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.

Gwarancja

Gwarancja producenta: 12 miesięcy. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Dane GPSR
Produkt	Can bus relay XBB PowerUnit 6, PowerUnit 6
Marka	XBB
Podmiot odpowiedzialny w UE	Handshake Finland Oy
Adres pocztowy	Alasintie 9, 90400 Oulu, Finlandia
Adres e-mail	info@valostore.com
Ostrzeżenia i bezpieczeństwo	Stosuj zgodnie z instrukcją producenta. Przed montażem i użyciem przeczytaj instrukcję i zachowaj ją.
Utylizacja	Zużyty sprzęt elektryczny i elektroniczny oddaj do punktu zbiórki; nie wyrzucaj go razem z odpadami komunalnymi.

Instrukcja obsługi

Pobierz instrukcję Strands i XBB (PDF, po polsku)

Liczba ocen: 0

Oceń i opisz

Wyświetlane są wszystkie opinie (pozytywne i negatywne). Nie weryfikujemy, czy pochodzą one od klientów, którzy kupili dany produkt.

Certyfikaty i ostrzeżenie bezpieczeństwa

Przed montażem sprawdź zgodność systemu XBB z pojazdem i przeczytaj instrukcję producenta. Dongle podłącz do właściwego gniazda OBD-II; PowerUnit zamocuj stabilnie i podłącz zgodnie ze schematem, z odpowiednim bezpiecznikiem i bez przekraczania dopuszczalnego obciążenia wyjść. Przed pracą przy instalacji odłącz zasilanie. Chroń przewody przed gorącem, wodą, przetarciem i ruchomymi częściami. Po montażu sprawdź działanie świateł oraz brak błędów pojazdu.
