Zestaw Lamp LED ATV PURELUX Standard Quad Off Road Kompletny

Profesjonalny zestaw oświetlenia stworzony specjalnie do pojazdów ATV / quad. W komplecie znajduje się wydajny panel świetlny oraz trzy mocne lampy robocze, które zapewniają doskonałe doświetlenie zarówno z przodu, jak i z tyłu pojazdu.

To gotowe rozwiązanie dla osób, które oczekują lepszej widoczności podczas jazdy w terenie, pracy lub nocnych wypraw.

Tryby pracy i zastosowanie

Tryb PowerBoost® przeznaczony do użytku off-road (poza ruchem drogowym)

Tryby pracy – jak podłączyć

Tryb maksymalny (PowerBoost®):

Tryb drogowy (legalny):

Dane techniczne

Dodatkowe informacje

• W przednich narożnikach ATV
• Przy tylnym bagażniku
• Po bokach pojazdu
• Terrain Black Slim
• Terrain Black Mini
• Purelux 25–31 mm
• Purelux 42–51 mm

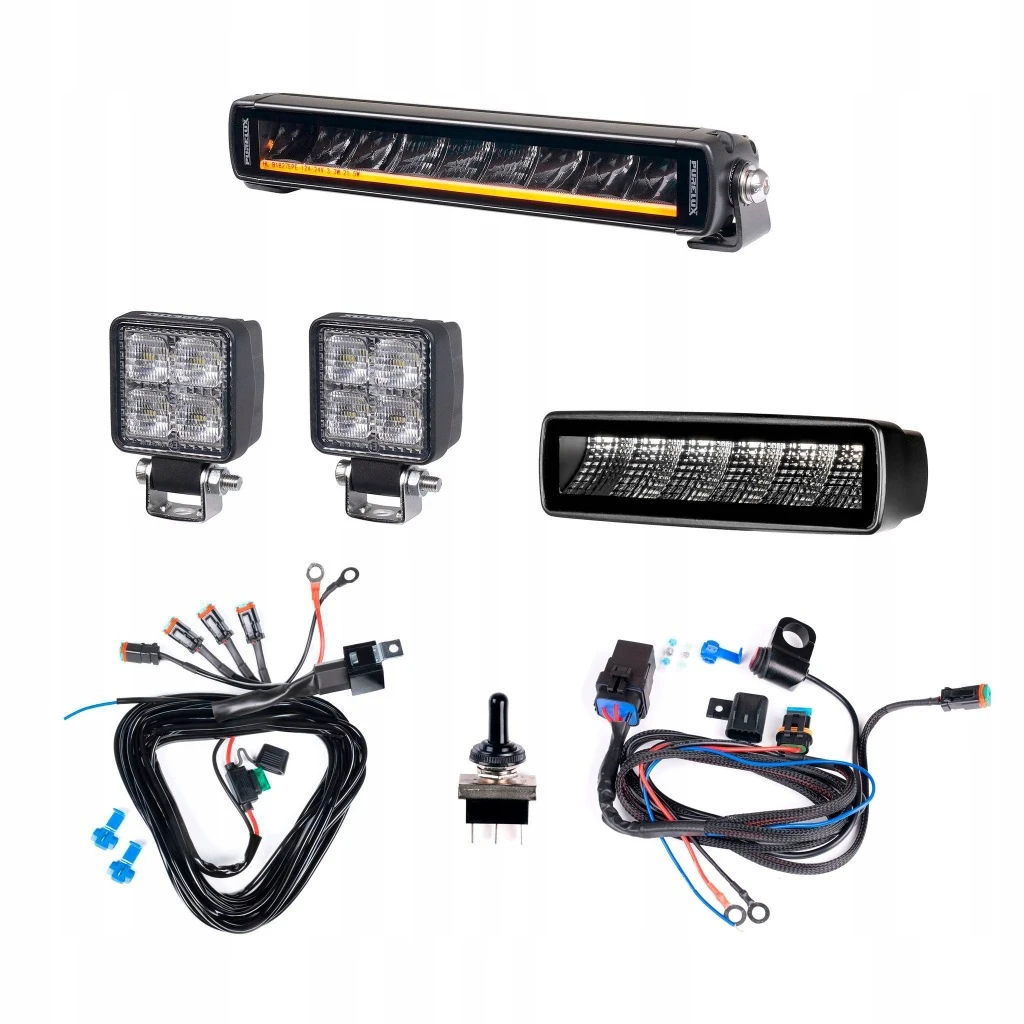

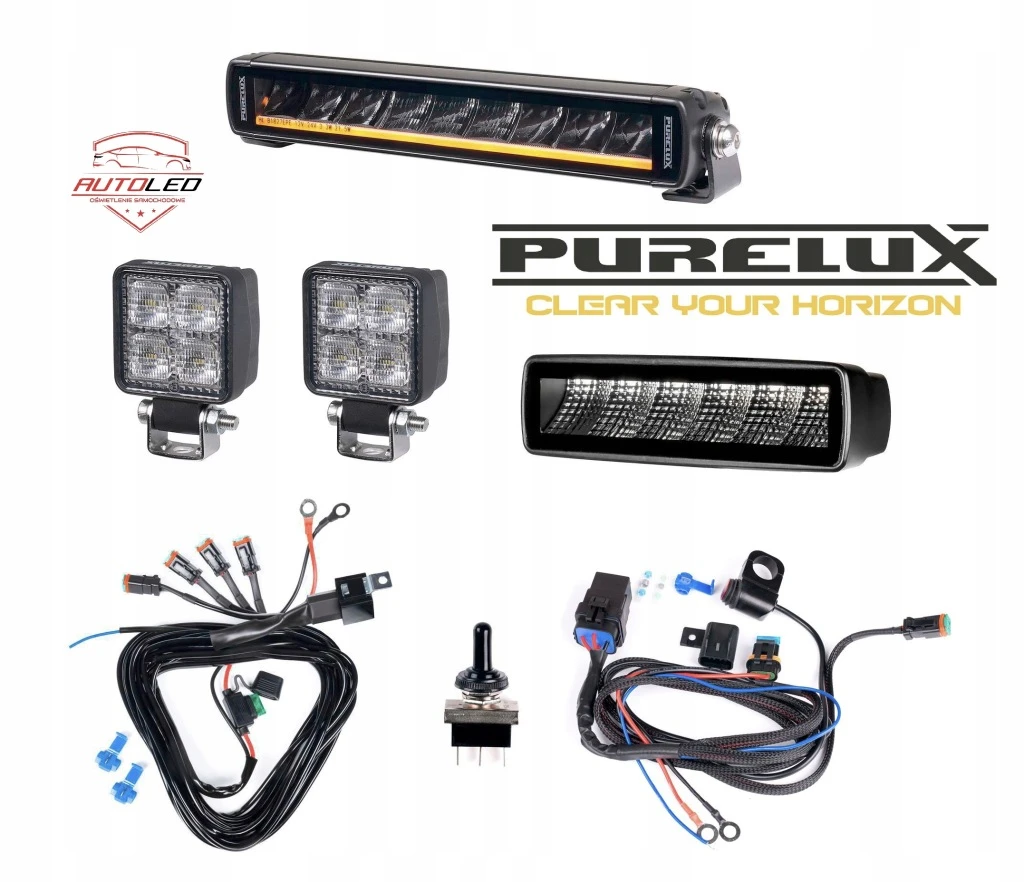

W zestawie

• 3 × wydajne lampy robocze LED Purelux
• 1 × wiązka przekaźnikowa DT-2 (4 wyjścia)
• 1 × wiązka przekaźnikowa ATV DT-2 (1 wyjście) z przełącznikiem ON/OFF
• W komplecie otrzymujesz kompletny zestaw oświetlenia LED do ATV / quad, gotowy do montażu i pracy w terenie.
• Purelux Black X-Slim S250 – dodatkowy panel świetlny LED
• Purelux Terrain Black Slim – lampa robocza LED
• 2 × Purelux Terrain Square – lampy robocze LED
• Przełącznik Purelux ON / OFF / ON HD
• Wiązka przekaźnikowa Purelux Pro Series 12V DT-2 (4 wyjścia)
• Wiązka przekaźnikowa Purelux Pro Series ATV IP66 12V DT-2 (1 wyjście)
• Kompletny zestaw – gotowy do działania
• Oświetlenie przód + tył + boki
• Profesjonalne okablowanie w zestawie
• Wygodne sterowanie przełącznikiem HD
• Uwaga!
• Specyfikacja techniczna
• Purelux Panther 5
• Zastosowanie: światło dodatkowe do samochodów i maszyn roboczych
• Napięcie: 9–36 V (DC)
• Moc nominalna: 90 W
• Numer referencyjny: 12.5
• Tryb PowerBoost®: 3.18 A @ 24V
• Tryb drogowy: 1.125 A @ 24V
• Światło pozycyjne: 0.26 A @ 24V
• PowerBoost®: 76,4 W @ 24V
• Tryb drogowy: 27 W @ 24V
• Światło pozycyjne: 6,2 W @ 24V
• Strumień światła: 6560 lm (PowerBoost®) 2830 lm (tryb drogowy)
• Zasięg: 472 m @ 1 lux / 944 m @ 0,25 lux (PowerBoost®) 311 m @ 1 lux / 622 m @ 0,25 lux (tryb drogowy)
• 2 lampy: 668 m / 440 m
• 3 lampy: 818 m / 539 m
• 4 lampy: 944 m / 622 m
• 6 lamp: 1156 m / 762 m
• (PowerBoost® / tryb drogowy)
• Temperatura barwowa: 5000 K (zmierzona: 4985 K)
• Światło pozycyjne: tak (osobne przewody)
• Mocowanie: uchwyt (noga montażowa)
• Złącze: DT2
• Długość przewodu: ok. 50 cm
• 147 × 104 × 97 mm (szer. × wys. × gł.)
• Wysokość z uchwytem: 121 mm
• Waga: 1222 g
• Klasa szczelności: IP69K
• Homologacje: ECE R10, R148, R149*, CISPR25 klasa 3
• Instrukcja podłączenia
• Purelux Panther 5 posiada czytelny system przewodów, który umożliwia szybki i bezproblemowy montaż.
• Oznaczenia przewodów
• Złącze DT2 – zasilanie lampy (tryb PowerBoost®)
• Złącze DT2 + przewód zielony – tryb drogowy (homologowany)
• Przewód żółty – światło pozycyjne pomarańczowe
• Przewód biały – światło pozycyjne białe
• Podłącz lampę przez złącze DT2 – uruchomi pełną moc (do użytku off-road).
• Podłącz czarny przewód do masy (-)
• Podłącz zielony przewód do zasilania (+)
• Pozwoli to korzystać z lampy w trybie zgodnym z przepisami.
• Wskazówki montażowe
• Światła pozycyjne mają oddzielne przewody – możesz podłączyć wybrany kolor
• Najlepiej podłączać pod światła drogowe lub osobny włącznik

Montaż i pasujące akcesoria

Zestaw zawiera wiązkę Purelux Pro Serie ATV IP66 12 V, DT-2, 1 wyjście do listwy oraz Purelux Pro Serie DT-2, 4 wyjścia i przełącznik On/Off/On HD do lamp roboczych. Wykorzystaj dołączone wiązki, zachowując rozdział obwodów. Lampy zamocuj przez stopki na stabilnym podłożu; do rur można dobrać zaciski odpowiednie do średnicy.

Funkcje

• To gotowe rozwiązanie dla osób, które oczekują maksymalnej widoczności podczas jazdy terenowej, pracy lub nocnych wypraw.
• Mocne światło i niskie zużycie energii
• Zestaw generuje aż 7600 lumenów, zapewniając bardzo szerokie i skuteczne oświetlenie terenu. Jednocześnie całkowity pobór mocy wynosi jedynie 100W, dzięki czemu zestaw bez problemu współpracuje praktycznie z każdym ATV.
• Mocne doświetlenie przodu i tyłu
• Niski pobór prądu
• Idealny do nocnej jazdy w terenie
• Kompletny zestaw – wszystko gotowe do montażu
• W zestawie otrzymujesz:
• Panel LED Purelux Black X-Slim
• Wiązkę przewodów z przekaźnikiem
• Przełącznik sterowania
• Elementy potrzebne do montażu
• Przemyślana konfiguracja świateł
• Panel LED Black X-Slim

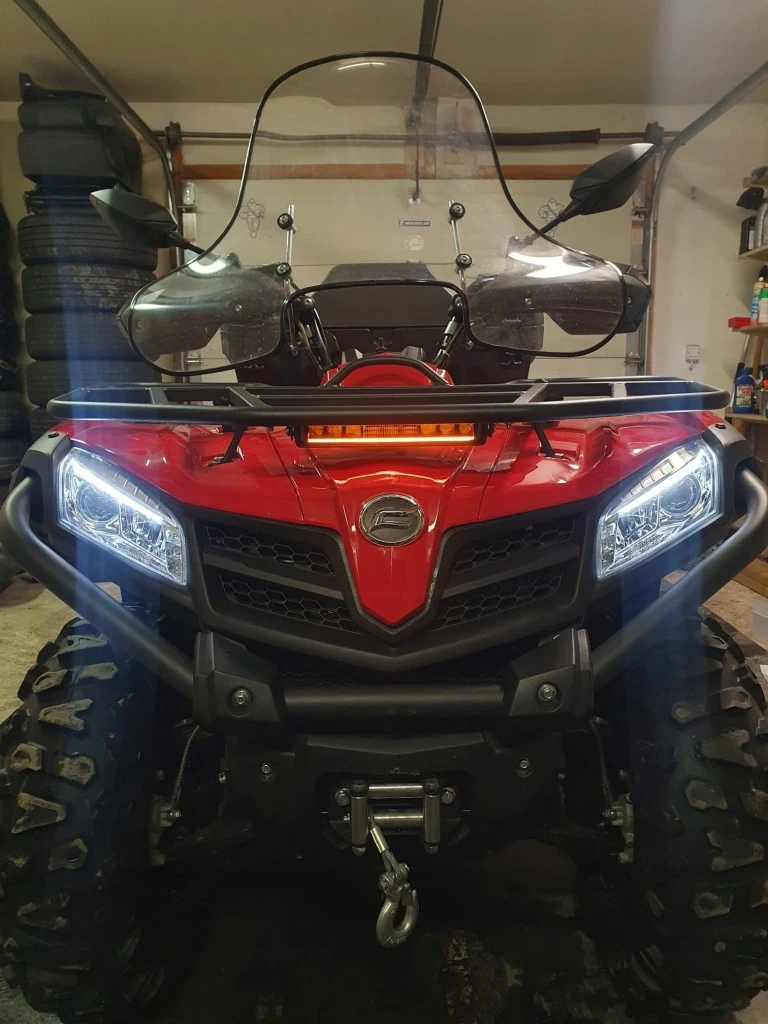

• Smukła konstrukcja umożliwia estetyczny montaż z przodu quada – nawet pod bagażnikiem lub w miejscach narażonych na gałęzie i uszkodzenia.
• Kompaktowy profil
• Nowoczesny wygląd
• Mocne światło dalekosiężne
• Lampy robocze Terrain Square
• Pozwala to uzyskać bardzo szerokie oświetlenie:
• Poboczy
• Rowów
• Boków pojazdu
• Przestrzeni roboczej

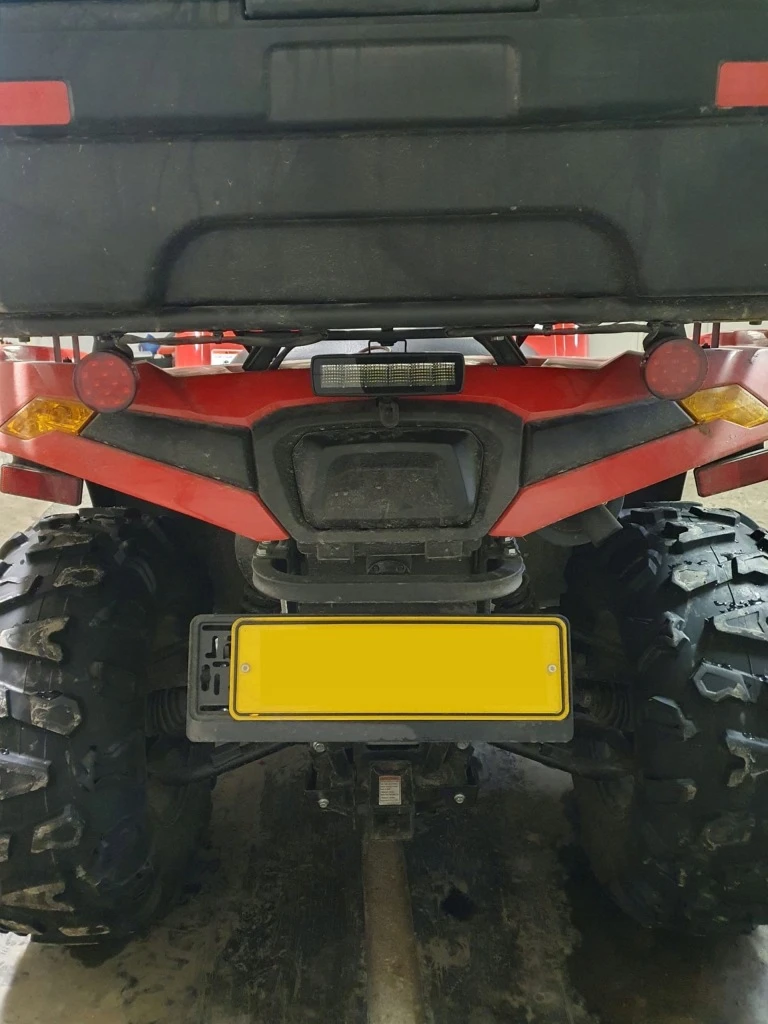

• Tylne światło Terrain Black Slim
• Panel przeznaczony do montażu z tyłu pojazdu skutecznie oświetla przestrzeń roboczą i teren za ATV.
• Dlaczego warto?
• Kompletne rozwiązanie „plug & play”
• Światło przód + tył + boki
• Wysoka moc przy niskim poborze energii
• Idealny do pracy i off-road
• Idealny do:
• Quadów ATV
• Pojazdów terenowych
• Pracy w lesie i gospodarstwie
• Nocnych wypraw i off-road
• Zestaw został wyposażony w kompletne okablowanie, które umożliwia szybki i wygodny montaż całego oświetlenia.
• Co znajduje się w zestawie?
• Jak działa system?
• Wiązka ATV DT-2
• Przeznaczona do dodatkowego panelu świetlnego.
• Wyposażona w gotowy przełącznik ON/OFF
• Szybki montaż typu plug & play
• Możliwość wygodnego sterowania światłem podczas jazdy
• Wiązka 4-wyjściowa DT-2
• Przeznaczona do lamp roboczych:
• Terrain Black Slim posiada gotowe złącze DT-2
• Terrain Black Mini wymaga samodzielnego wykonania połączeń przewodów
• Możliwość rozbudowy
• Łącznie zestaw posiada aż 5 wyjść zasilania, co pozwala w przyszłości podłączyć dodatkową, piątą lampę LED.
• Funkcjonalny system sterowania
• Dodatkowy panel LED może działać razem z fabrycznymi światłami ATV
• Możliwość legalnego używania podczas jazdy drogowej
• Lampy robocze uruchamiane osobnym przełącznikiem – tylko wtedy, gdy są potrzebne
• Wskazówka montażowa
• Pozwalają na szybki i stabilny montaż oświetlenia do konstrukcji ATV i quadów.
• Dla panelu świetlnego Purelux Black X-Slim S250 zestaw zawiera wodoodporną wiązkę przewodów Purelux ATV IP66, wyposażoną w gotowy przełącznik ON/OFF, co umożliwia szybkie i wygodne sterowanie światłem.
• Lampy robocze podłączane są osobno za pomocą dołączonej wiązki przewodów DT-2 (4 wyjścia) oraz przełącznika ON/OFF/ON HD, dzięki czemu można niezależnie sterować oświetleniem roboczym w zależności od potrzeb.

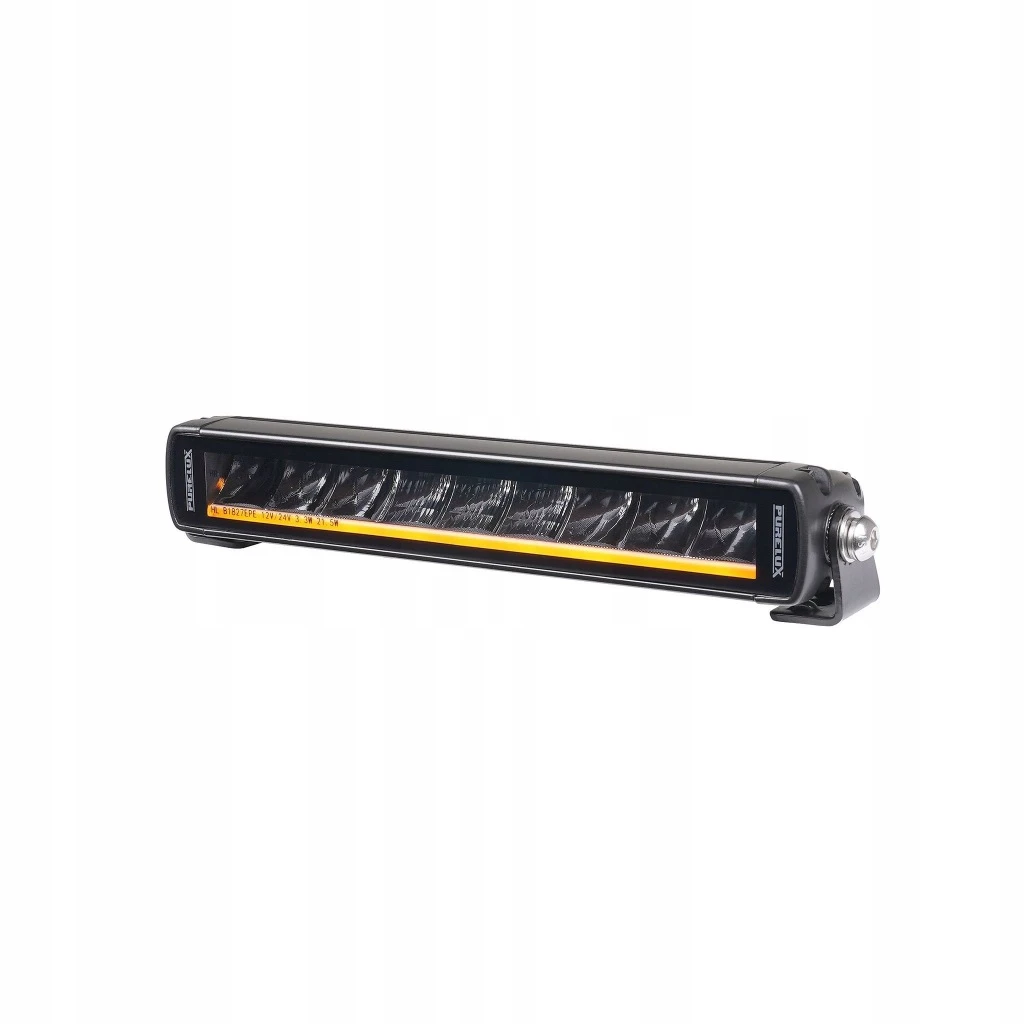

• Purelux Black X-Slim S250 to ultra smukły panel świetlny LED stworzony z myślą o ATV, quadach i pojazdach terenowych. Dzięki ciemnemu profilowi i kompaktowej konstrukcji świetnie komponuje się z nowoczesnymi pojazdami.
• Panel zapewnia zasięg aż do 320 metrów (1 lux), jednocześnie oferując szerokie doświetlenie poboczy i terenu wokół pojazdu.
• Najważniejsze cechy
• Bardzo smukła i niskoprofilowa konstrukcja
• Szeroka i dalekosiężna wiązka światła
• Odporna na zarysowania soczewka poliwęglanowa
• Ograniczone osadzanie śniegu i lodu
• Komfortowa barwa światła 5700K
• Wytrzymałość w terenie
• Całkowicie płaska przednia soczewka ogranicza gromadzenie śniegu i lodu, dzięki czemu światło zachowuje pełną skuteczność nawet w trudnych warunkach.
• Soczewka wykonana została z odpornego na UV i praktycznie nietłukącego poliwęglanu, który skutecznie chroni przed:
• Gałęziami
• Kamieniami
• Uszkodzeniami mechanicznymi
• Dane techniczne

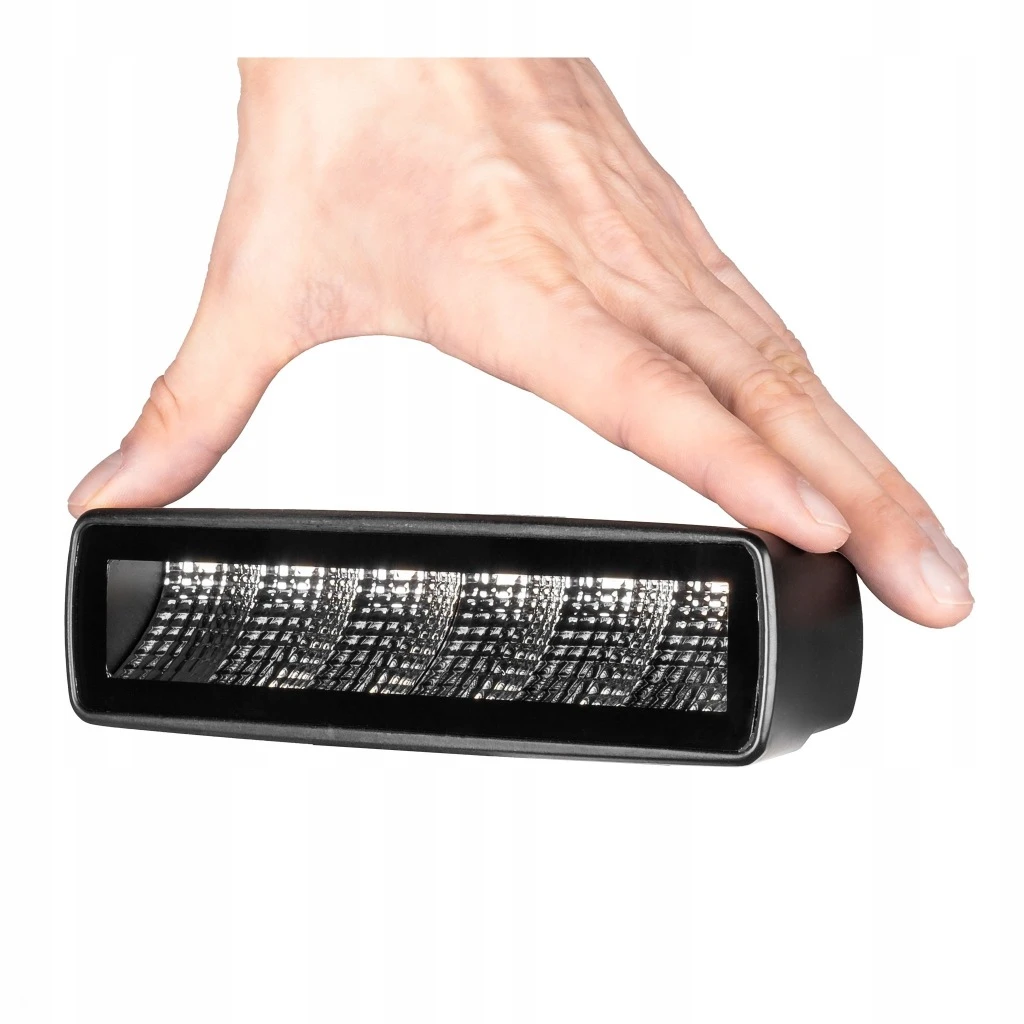

• Purelux Terrain Black Slim Flood 30W to kompaktowa, wysokowydajna lampa robocza LED zaprojektowana do pracy w najtrudniejszych warunkach.
• Szeroka wiązka typu flood idealnie sprawdza się do oświetlania:
• Poboczy i terenu wokół ATV
• Szeroka wiązka światła typu flood
• Kompaktowa i bardzo niska obudowa (44 mm)
• Nowoczesny ciemny reflektor
• Odporność na wstrząsy i warunki atmosferyczne
• Idealna do ATV i off-road

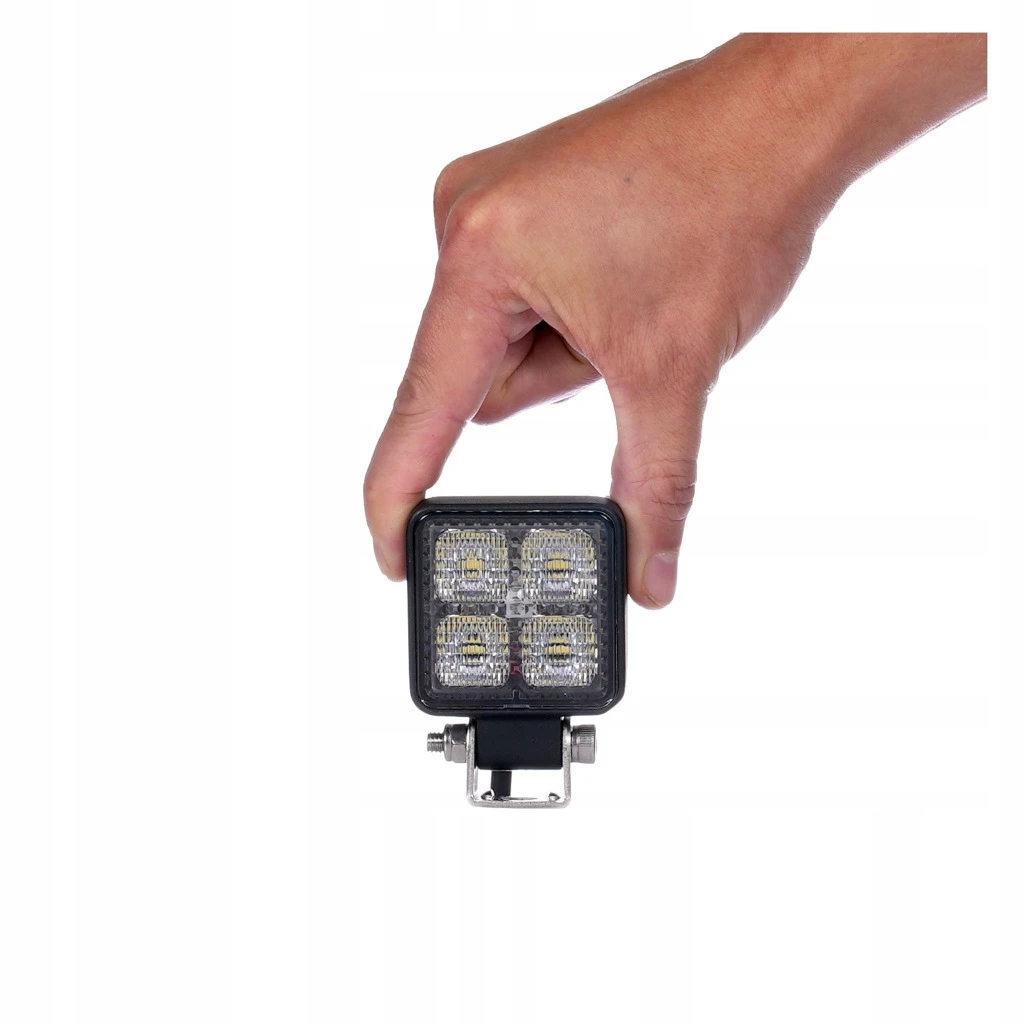

• Purelux Terrain Square 24W to kompaktowa i wyjątkowo wytrzymała lampa robocza LED o szerokim kącie świecenia 120°.
• Idealnie sprawdza się jako:
• Światło robocze
• Oświetlenie boczne
• Światło cofania
• Model posiada homologację ECE R23, dzięki czemu może być legalnie używany jako światło cofania po zamontowaniu z tyłu pojazdu.
• Szeroka wiązka 120°
• Diody LED Osram 4 × 6W
• Neutralna barwa 5000K
• Bardzo szerokie i równomierne oświetlenie
• Kompaktowe wymiary

Przepisy i bezpieczne użytkowanie

Oznaczenia ECE z danych produktu dotyczą użycia zgodnego z homologacją. Tryb PowerBoost® / Boost (pełna moc) jest przeznaczony wyłącznie do użytku poza drogami publicznymi. Stosowanie świateł dodatkowych na drogach publicznych podlega przepisom krajowym, dlatego przed montażem sprawdź, czy jest dozwolone w Twoim pojeździe. Za zgodność montażu i sposobu użycia z przepisami odpowiada użytkownik.

• Przed montażem odłącz zasilanie. Instalację najlepiej powierzyć kompetentnemu instalatorowi.
• Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
• Nie patrz bezpośrednio w świecącą lampę z bliska. Nie używaj uszkodzonej lampy.

Co oznaczają parametry

• ECE R10 – odporność na zakłócenia elektromagnetyczne i ograniczenie zakłóceń radiowych.
• ECE R148 – homologacja świateł sygnalizacyjnych (np. pozycyjnych, kierunkowskazów).
• ECE R149 – homologacja świateł drogowych i mijania.
• ECE R23 – homologacja świateł cofania.
• Ref. (liczba referencyjna) – wartość z homologacji; sumuje się ją dla wszystkich świateł dodatkowych zamontowanych w pojeździe.
• Zasięg @ 1 lx – odległość, na jakiej natężenie oświetlenia spada do 1 luksa; służy do porównywania zasięgu lamp.
• PowerBoost® / Boost – tryb pełnej mocy lampy, przeznaczony wyłącznie do użytku poza drogami publicznymi.
• IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.
• DT / DTP – szczelne złącza wtykowe (Deutsch) stosowane w instalacjach pojazdowych.
