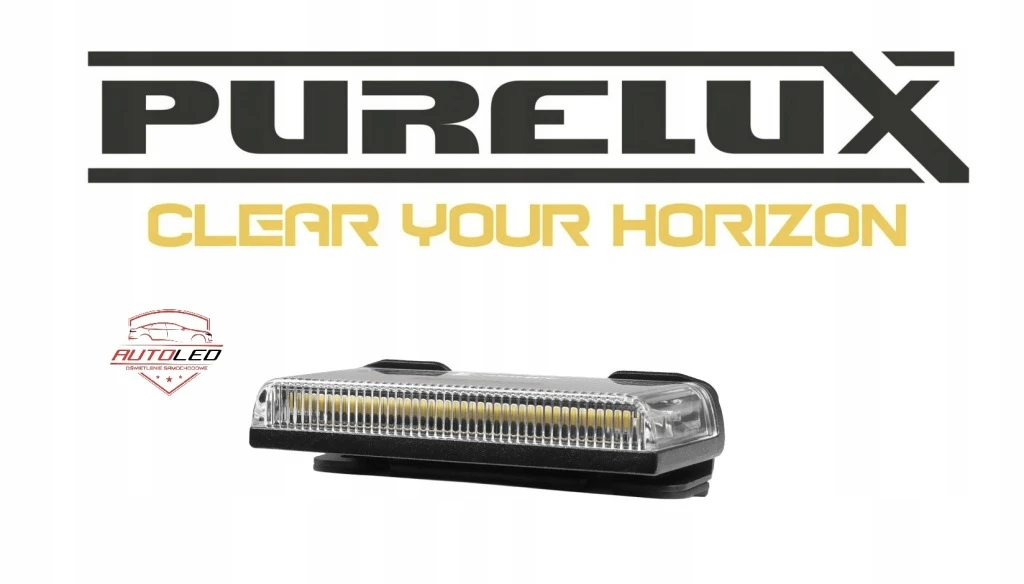

Lampa Cofania LED PURELUX Phantom 21W 9cm ECE 12/24V dodatkowe światło LED

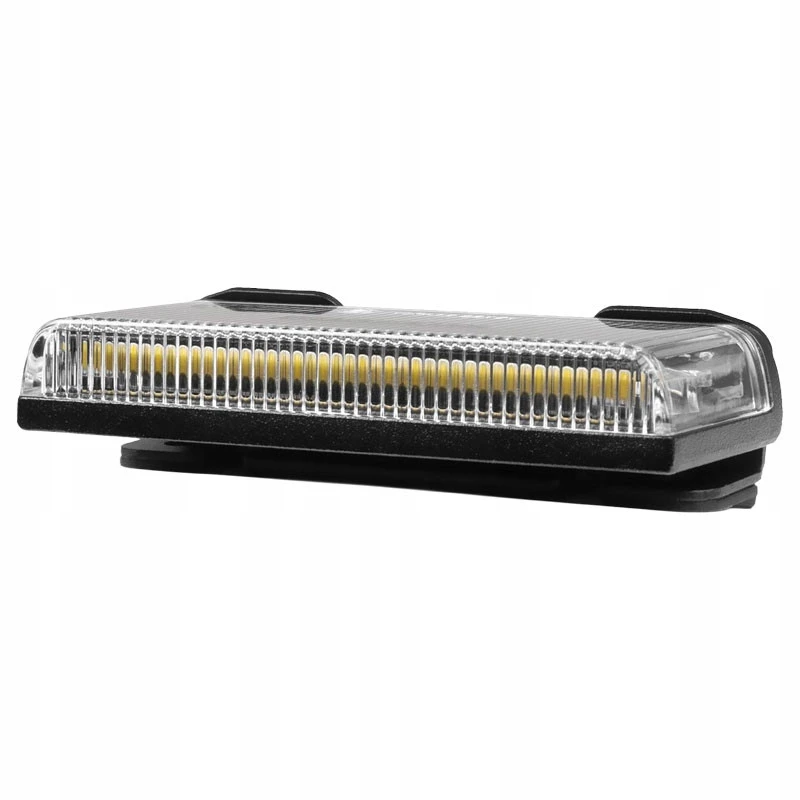

Purelux Phantom to niezwykle małe, smukłe i jednocześnie bardzo wydajne światło cofania / lampa robocza LED, stworzone z myślą o dyskretnych instalacjach i ograniczonej przestrzeni montażowej.

Dzięki kompaktowym wymiarom świetnie nadaje się do montażu:

Dane techniczne

Dodatkowe informacje

• Cofania
• Pracy wokół pojazdu
• Doświetlenia przestrzeni za autem
• Mieści się praktycznie wszędzie
• Pozwala na bardzo estetyczny montaż
• Wygląda nowocześnie i dyskretnie
• Samochodów osobowych
• SUV i 4x4
• Quadów i ATV
• Busów
• Lawet
• Maszyn roboczych
• Zimą
• Podczas upałów
• W wilgotnym środowisku
• Podczas intensywnej eksploatacji off-road
• Przewód dodatni wiązki → do akumulatora lub stałego zasilania
• Przewód masowy (czarny) → do masy / ramy pojazdu
• Wodoodporne złącza termokurczliwe
• Tylne światła LED
• Inteligentne moduły sterowania

W zestawie

• Purelux Phantom
• Uchwyt montażowy
• Gumowa podkładka montażowa pod uchwyt
• Instrukcja montażu i podłączenia (EN / FI / SE / NO / DK)

Montaż i pasujące akcesoria

Moc deklarowana/znamionowa: 21 W; strumień: 1395 lm (pomiar); 35 m @ 1 lx (pomiar); Ref.: nie dotyczy lampy roboczej/cofania.

Wiązka i podłączenie: Lampa ma przewody bez gotowego złącza. Do zasilania użyj zabezpieczonej wiązki z przekaźnikiem i szczelnych połączeń, dobranych do poboru prądu oraz instalacji 12 V lub 24 V. Wiązka DT-2 nie łączy się bezpośrednio bez wykonania odpowiedniego połączenia.

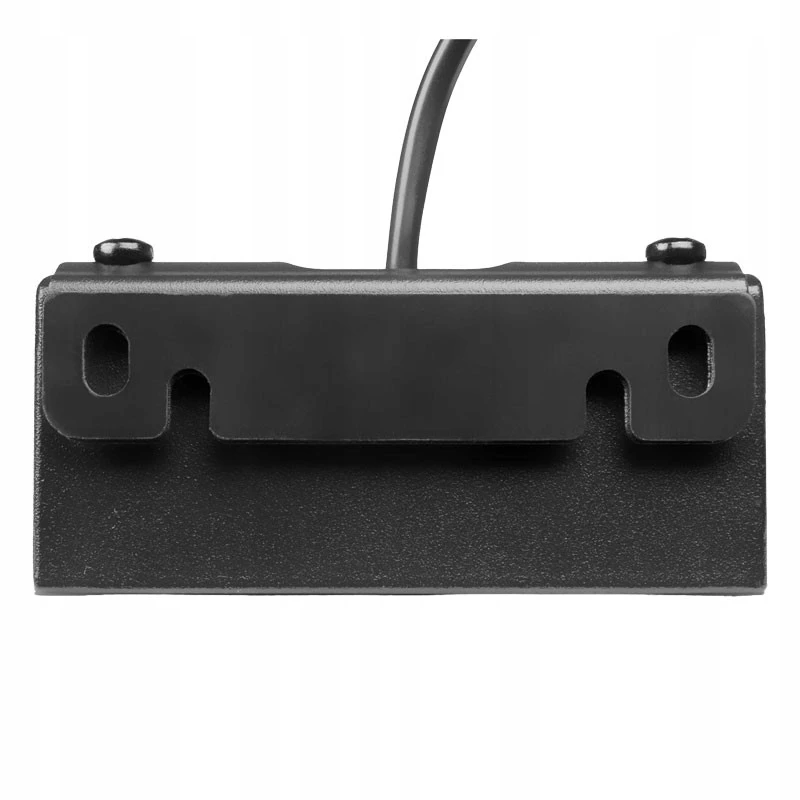

Mocowanie: Użyj fabrycznej stopki lub uchwytu lampy. Wspornik/obejmę do pojazdu dobierz do otworu i śruby mocującej tej stopki oraz średnicy rury, jeśli montaż jest rurowy. Uchwyt Single Bracket przeznaczony do listew LED nie zastępuje automatycznie stopki tej lampy.

Liczba lamp i dodatkowych elementów odpowiada nazwie tego wariantu. Jeżeli nazwa zawiera wiązkę lub obejmę, uwzględniono ją już w zestawie; nie zamawiaj drugiej bez potrzeby.

Funkcje

• W zabudowach
• W ciasnych przestrzeniach
• W ukrytych instalacjach OEM-style
• Bardzo polecany model!
• Pomimo ultracienkiej konstrukcji, Phantom oferuje:
• Aż 1395 lumenów rzeczywistego światła
• Szeroką i równomierną wiązkę Flood
• Zasięg do 35 m @ 1 lux
• To doskonały wybór do:
• Wiązka została zaprojektowana specjalnie do montażu nisko nad ziemią.
• Bardzo szerokie rozproszenie światła
• Równomierne oświetlenie otoczenia
• Spłaszczona wiązka pionowa

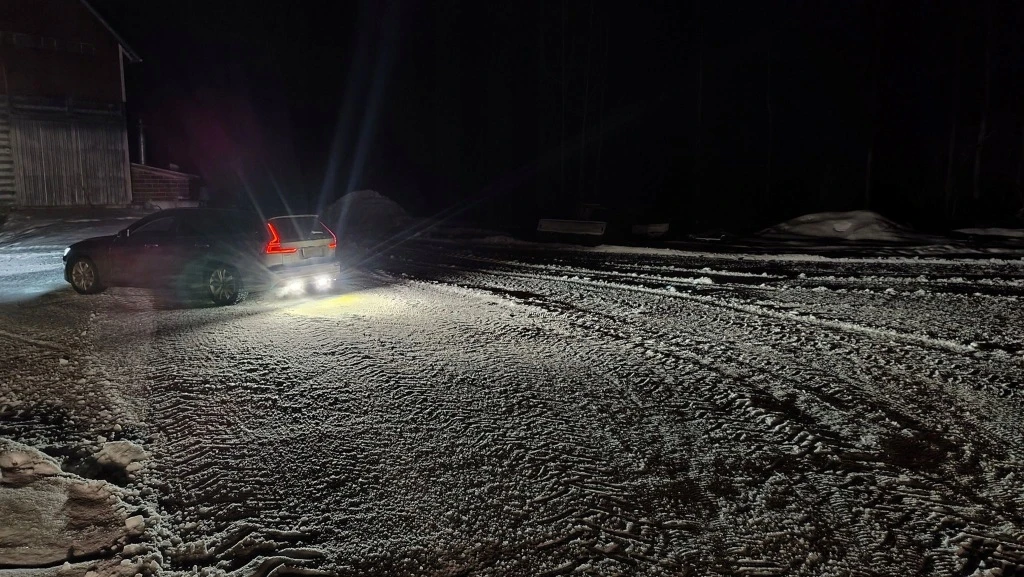

• Skuteczne doświetlenie przestrzeni za pojazdem
• Naturalne światło LED
• Mniejsze zmęczenie oczu
• Lepsza widoczność przeszkód i otoczenia
• Komfort pracy po zmroku
• Wymiary lampy:
• Tylko 90 × 40 mm

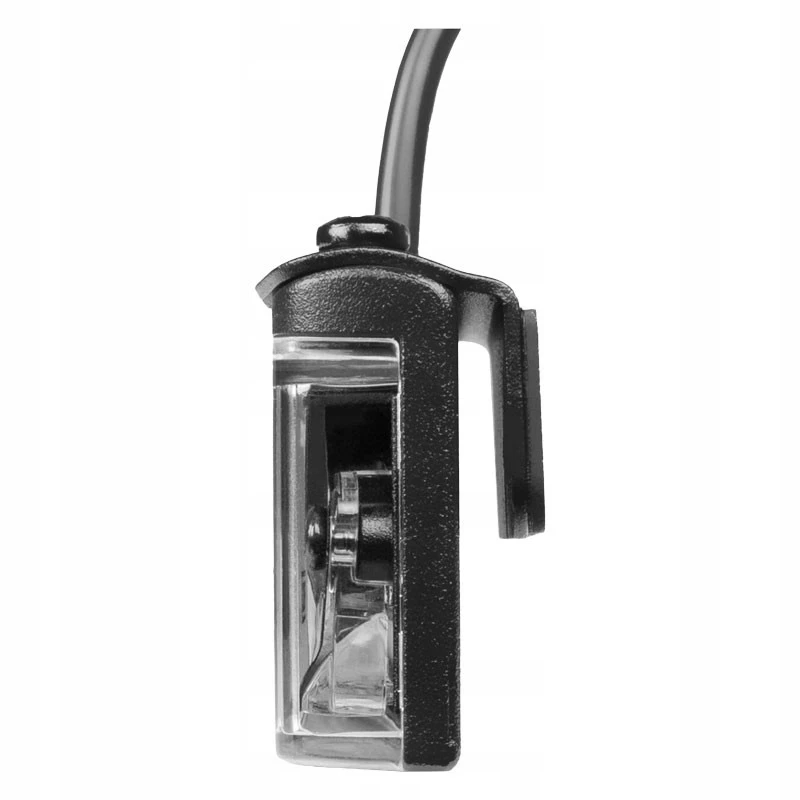

• Grubość zaledwie 15 mm

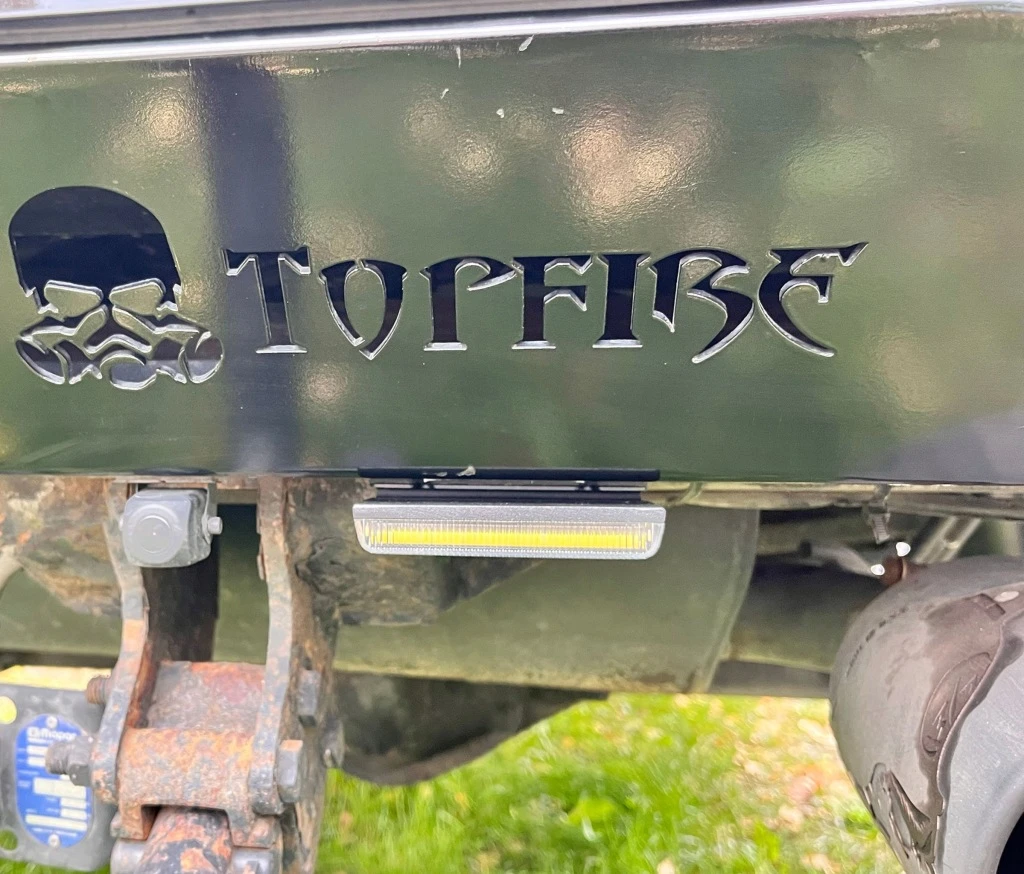

• W przeciwieństwie do wielu klasycznych lamp roboczych model Phantom można łatwo ukryć w konstrukcji pojazdu.

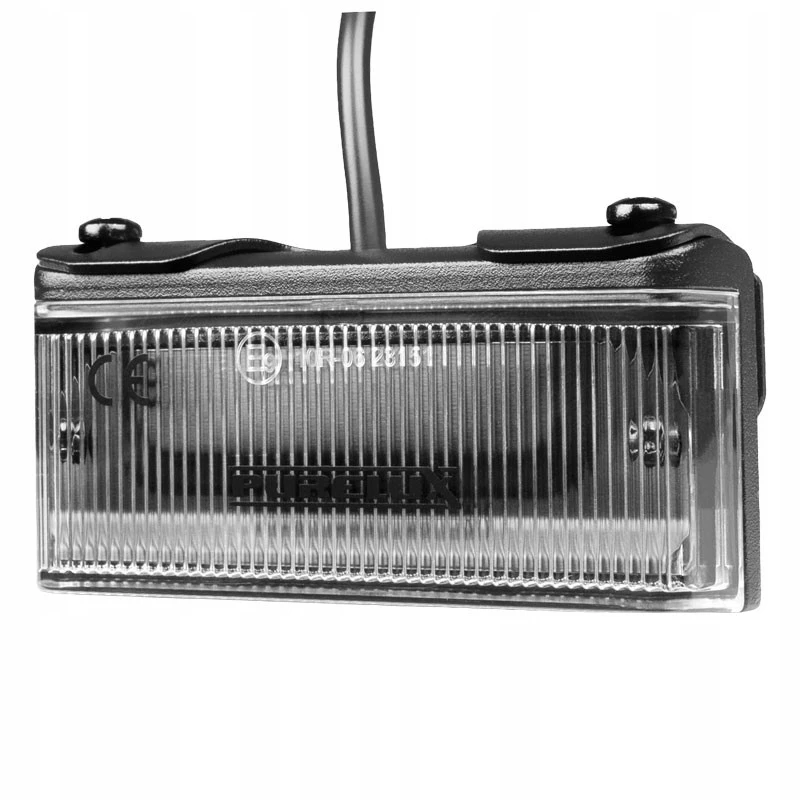

• Homologacja ECE R148
• Możliwość używania jako światło cofania
• Instalacje 12V i 24V

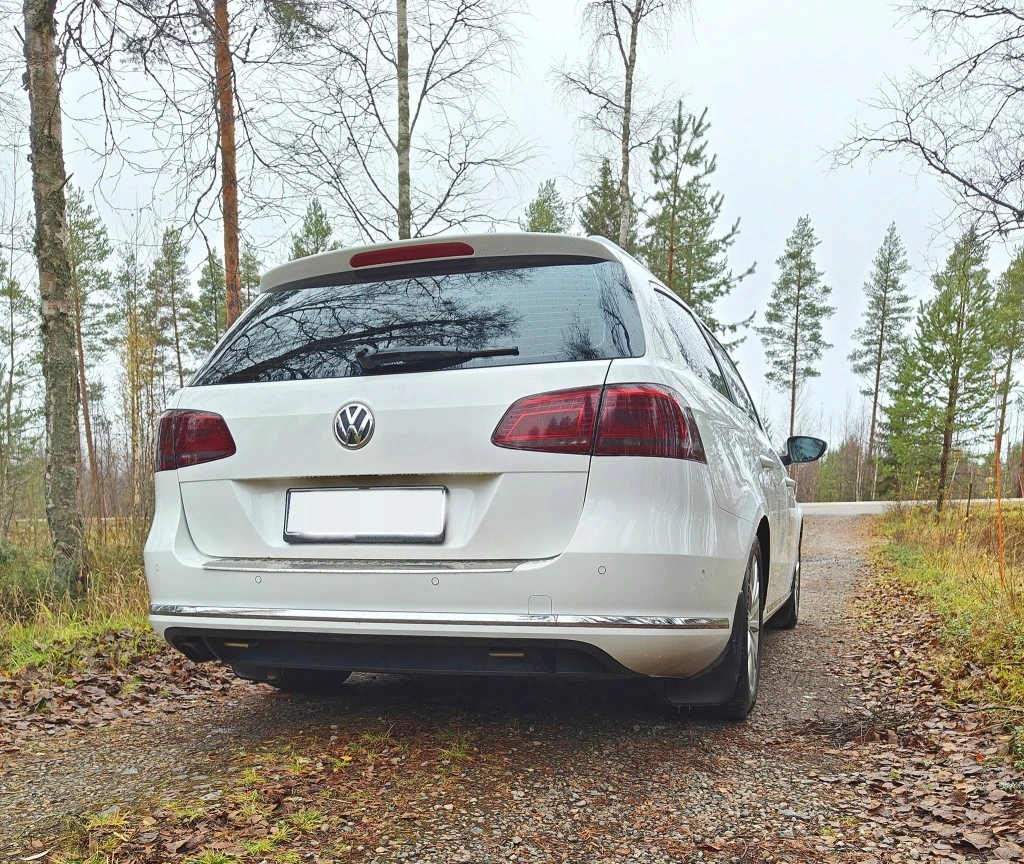

• Samochody osobowe
• SUV i 4x4
• Busy i dostawcze
• Lawety i maszyny robocze

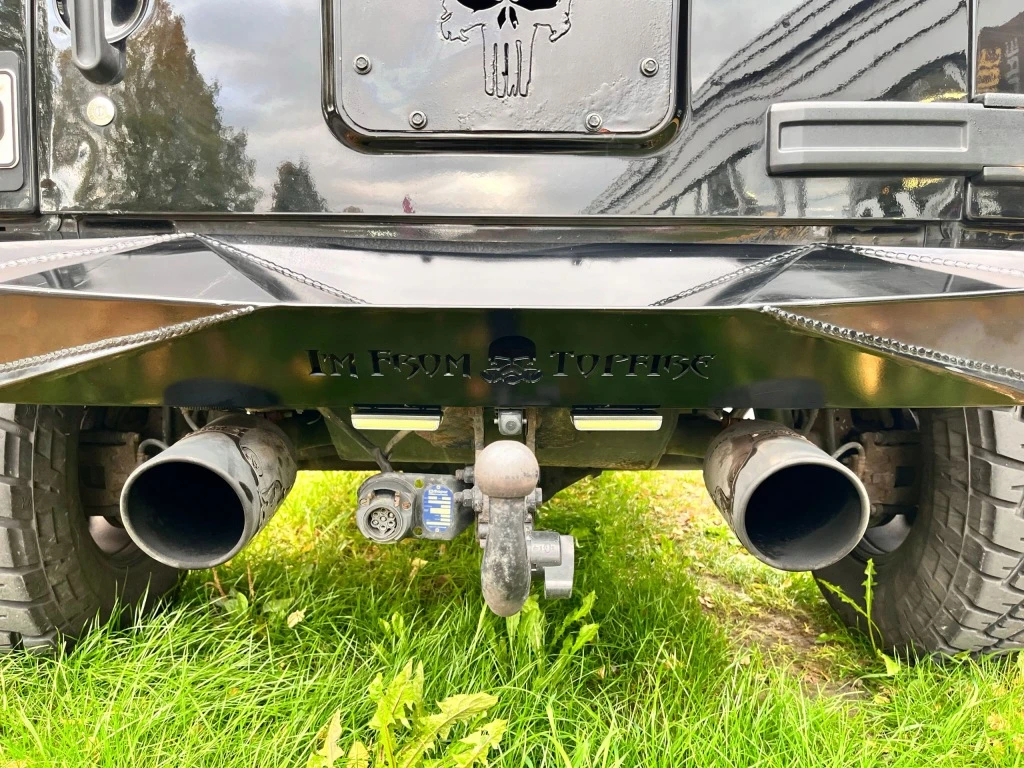

• Purelux Phantom został zaprojektowany z myślą o maksymalnie dyskretnym montażu. Dzięki ultra płaskiej i eleganckiej konstrukcji lampę można łatwo ukryć w elementach pojazdu, zachowując nowoczesny i estetyczny wygląd.
• Niewielkie wymiary oraz bardzo dobra moc światła sprawiają, że Phantom świetnie sprawdza się w wielu zastosowaniach.

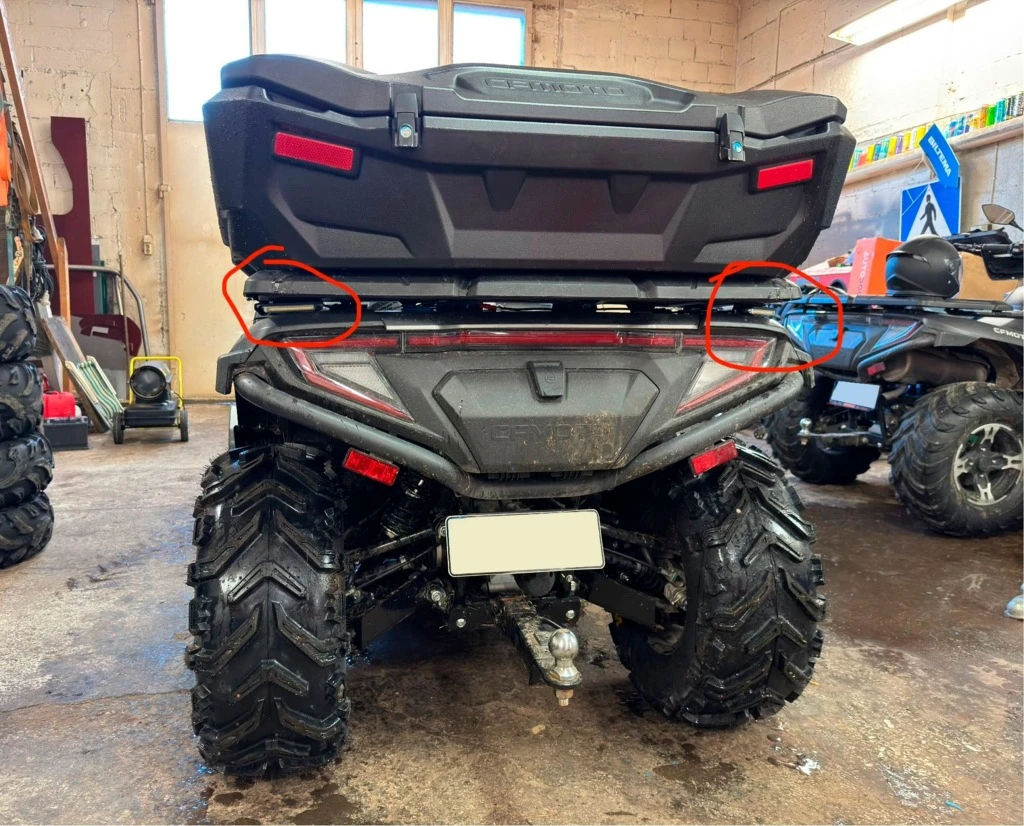

• Lampa może być montowana:
• W grillu i maskownicach
• W progach i zabudowach
• Na dachu pojazdu
• W pojazdach terenowych i roboczych
• Idealna do:
• Szeroka wiązka Flood
• Skuteczne światło do pracy blisko pojazdu

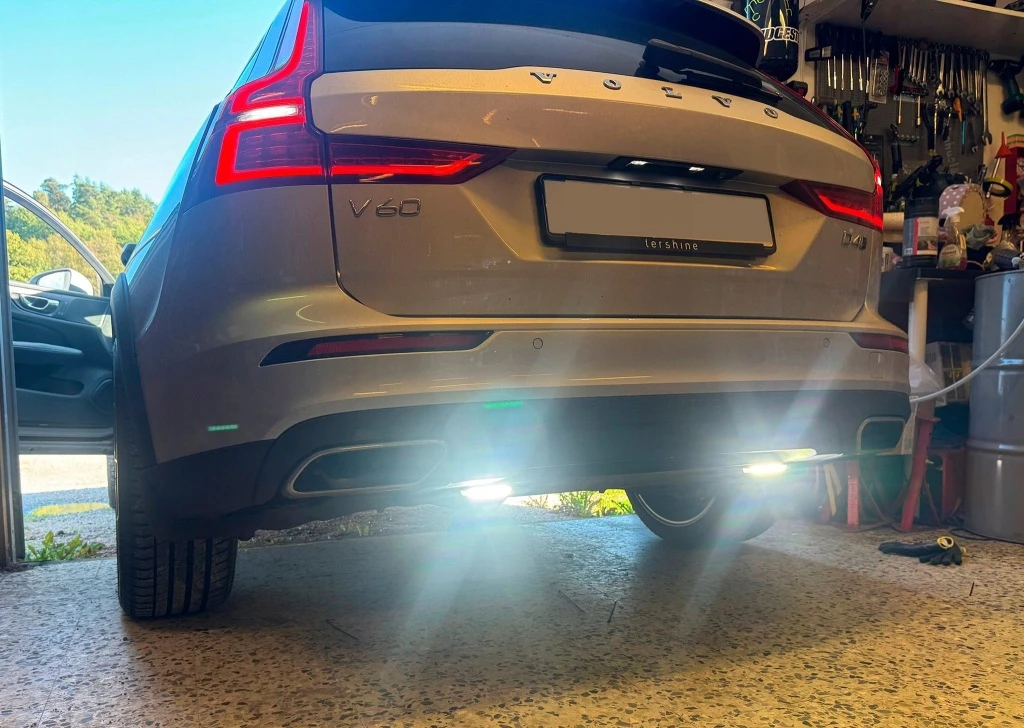

• Doskonała widoczność podczas cofania
• Lampa została przygotowana do pracy w ekstremalnym środowisku:
• Odporność na wodę i kurz
• Wysoka odporność na korozję
• Odporność na sól drogową
• Odporność na promieniowanie UV
• Odporność na trudne warunki terenowe
• Zakres pracy: od -40°C do +60°C
• Zapewnia to niezawodne działanie:
• Szybki montaż
• Kompaktowa konstrukcja
• Możliwość dyskretnej instalacji
• Idealna do pojazdów 12V i 24V
• Parametry świetlne
• Neutralna barwa światła zapewnia bardzo dobrą widoczność i komfort pracy po zmroku.
• Purelux Phantom można łatwo podłączyć jako dodatkowe światło cofania lub lampę roboczą przy użyciu standardowej wiązki przekaźnikowej.
• Najprostszą metodą instalacji jest użycie:
• Wiązki przekaźnikowej do świateł dodatkowych
• Dzięki temu lampa będzie uruchamiała się automatycznie razem ze światłem cofania pojazdu.
• 1️⃣ Zasilanie
• 2️⃣ Sygnał cofania
• Przewód sterujący (niebieski) należy podłączyć do przewodu światła cofania w samochodzie.
• Można to wykonać:
• Szybkozłączką
• Złączem termokurczliwym
• Lutowaniem
• Po podłączeniu:
• Lampa będzie włączać się razem z fabrycznym światłem cofania
• Lampa posiada przewody bez złącza, dlatego połączenie z wiązką należy wykonać samodzielnie.
• Zapewniają:
• Trwałość
• Odporność na wilgoć
• W nowszych pojazdach światła cofania często sterowane są przez:
• Magistralę CAN
• W takim przypadku zaleca się użycie:
• Inteligentnego przekaźnika XBB
• Pobieranie sygnału przez port OBD
• Brak konieczności ingerencji w instalację CAN
• Szybki i nowoczesny montaż
• Możliwość zastąpienia standardowego przekaźnika

Przepisy i bezpieczne użytkowanie

Oznaczenia ECE z danych produktu dotyczą użycia zgodnego z homologacją. Stosowanie świateł dodatkowych na drogach publicznych podlega przepisom krajowym, dlatego przed montażem sprawdź, czy jest dozwolone w Twoim pojeździe. Za zgodność montażu i sposobu użycia z przepisami odpowiada użytkownik.

• Przed montażem odłącz zasilanie. Instalację najlepiej powierzyć kompetentnemu instalatorowi.
• Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
• Nie patrz bezpośrednio w świecącą lampę z bliska. Nie używaj uszkodzonej lampy.

Co oznaczają parametry

• ECE R148 – homologacja świateł sygnalizacyjnych (np. pozycyjnych, kierunkowskazów).
• Ref. (liczba referencyjna) – wartość z homologacji; sumuje się ją dla wszystkich świateł dodatkowych zamontowanych w pojeździe.
• Zasięg @ 1 lx – odległość, na jakiej natężenie oświetlenia spada do 1 luksa; służy do porównywania zasięgu lamp.
• IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.
• DT / DTP – szczelne złącza wtykowe (Deutsch) stosowane w instalacjach pojazdowych.

Pozostałe dane z karty produktu

• Zabezpieczenie przed zakłóceniami radiowymi ECE R10
• EMC ECE R10

Gwarancja

Gwarancja producenta: 24 miesiące. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Instrukcja obsługi

Pobierz instrukcję montażu i obsługi lamp cofania i tylnych Purelux (PDF, po polsku)
