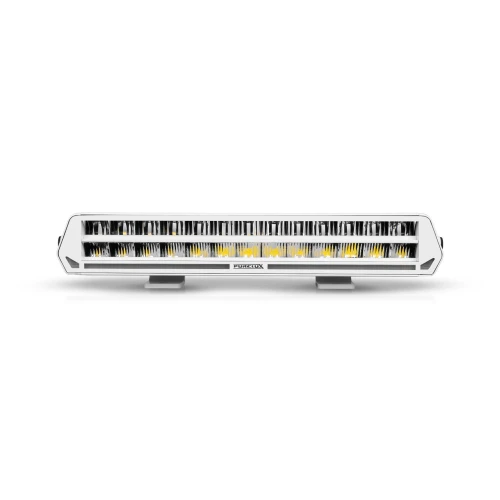

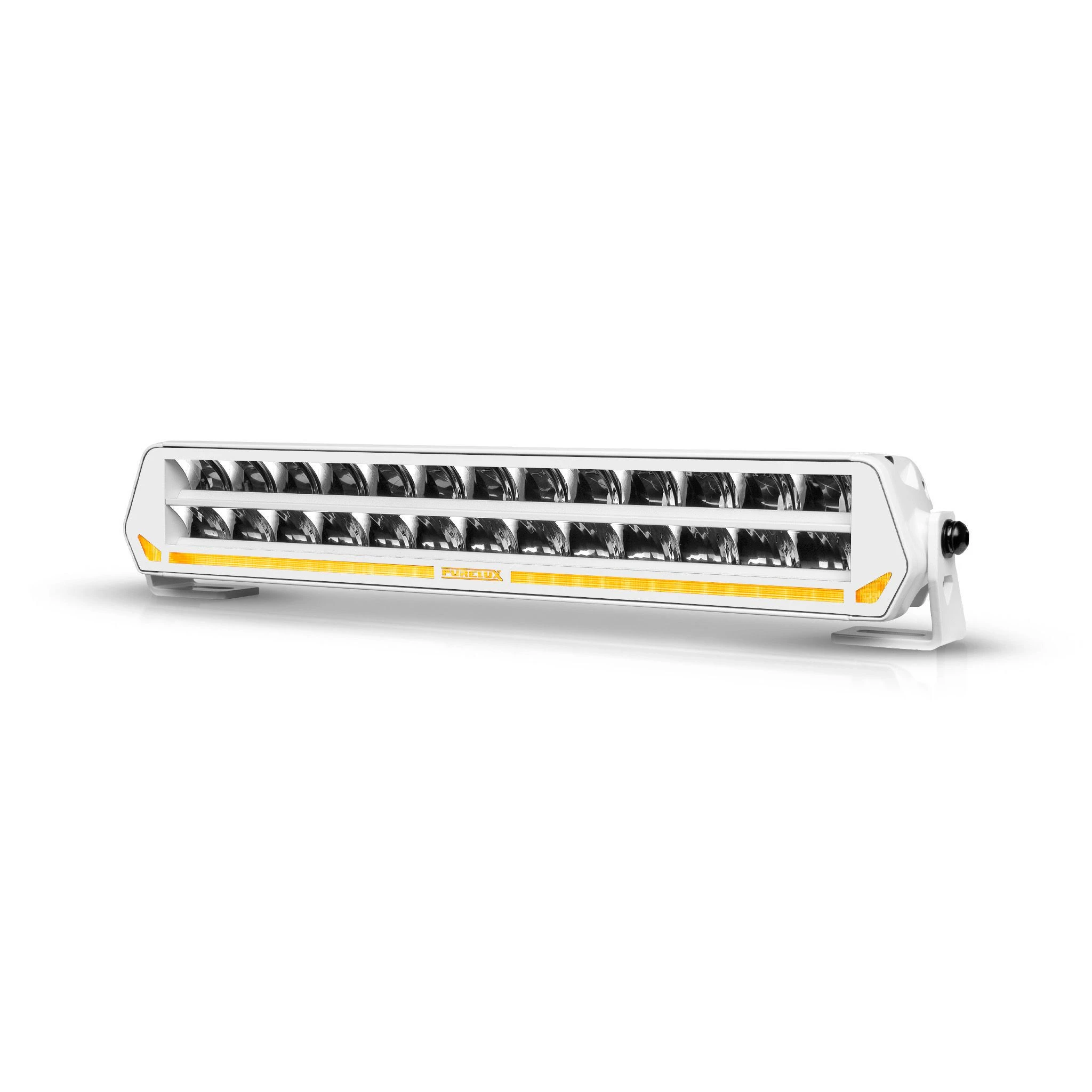

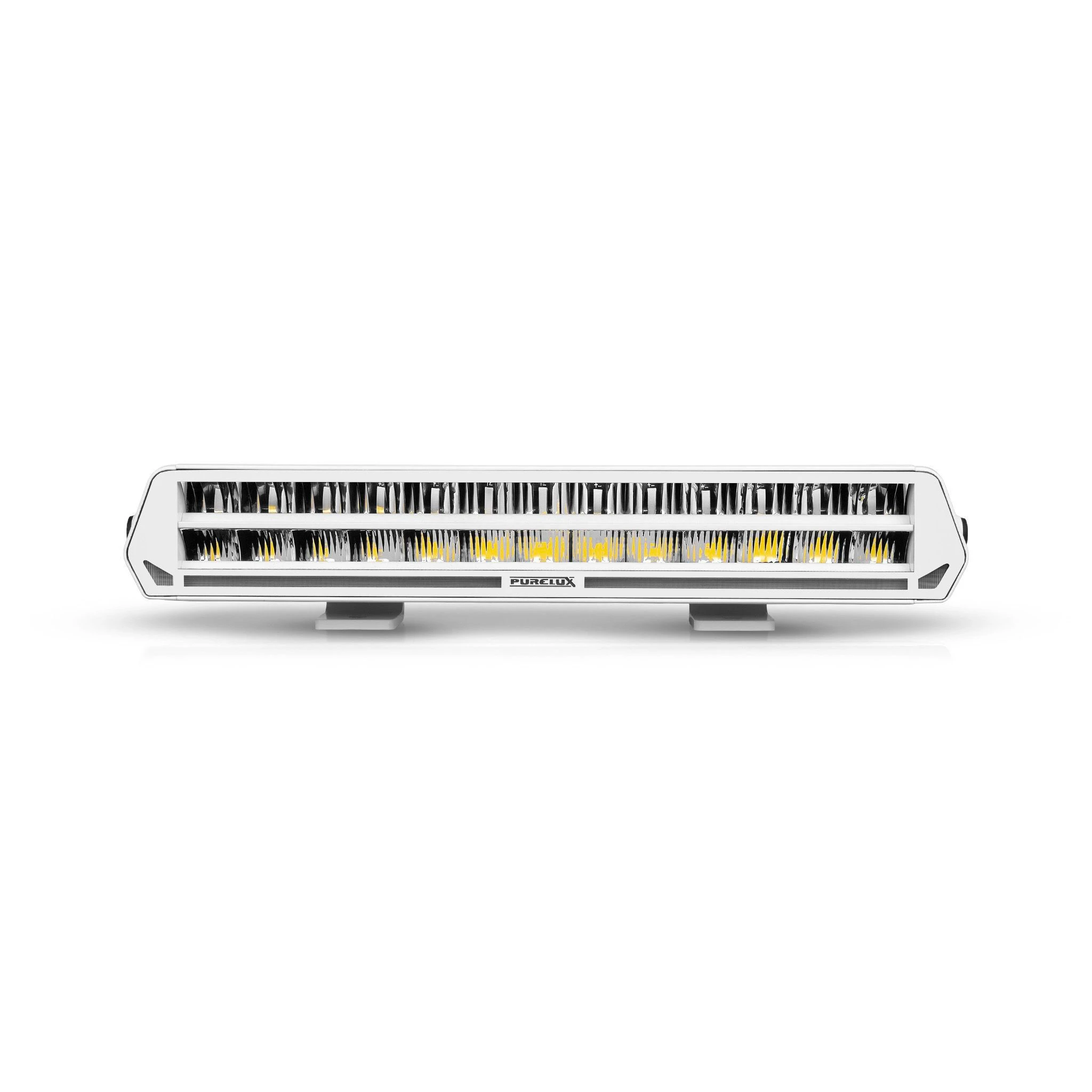

Panel dalekosiężny Purelux Panther S400 White - prosty / 40 cm / 150W / Ref. 20, 2 szt. + wiązki przewodów

Lampa dodatkowa Purelux w wariancie określonym pełnym kodem HS. Parametry deklarowane przez producenta i pomiary rozdzielono w danych technicznych. Dobierz miejsce montażu do wymiarów lampy, a instalację do poboru prądu. Jeżeli lampa ma tryb PowerBoost, jego pełna moc jest przeznaczona do używania poza drogami publicznymi.

Oznaczenia lamp podano według danych produktu. Tryb PowerBoost, jeżeli występuje, nie ma homologacji drogowej i może być używany wyłącznie poza drogami publicznymi. Do ruchu drogowego używaj wyłącznie homologowanych funkcji i trybów, przy poprawnym montażu. Oznaczenie R10 dotyczy kompatybilności elektromagnetycznej.

Wariant: 2 szt.

Tryby pracy i zastosowanie

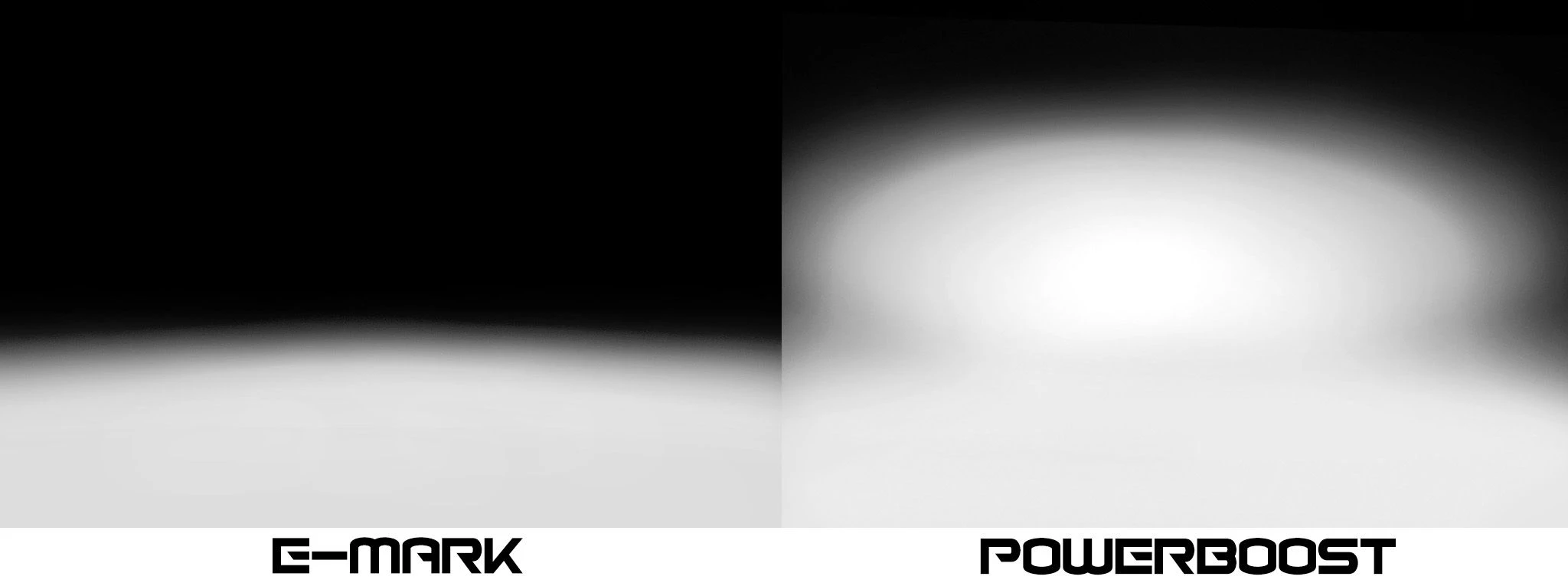

Tryb Boost / PowerBoost jest przeznaczony do używania poza drogami publicznymi. Do jazdy drogowej wybierz homologowany tryb i funkcję oraz montaż zgodny z instrukcją i przepisami. Oznaczenie R10 potwierdza kompatybilność elektromagnetyczną i nie jest samo w sobie homologacją światła drogowego.

Dane techniczne

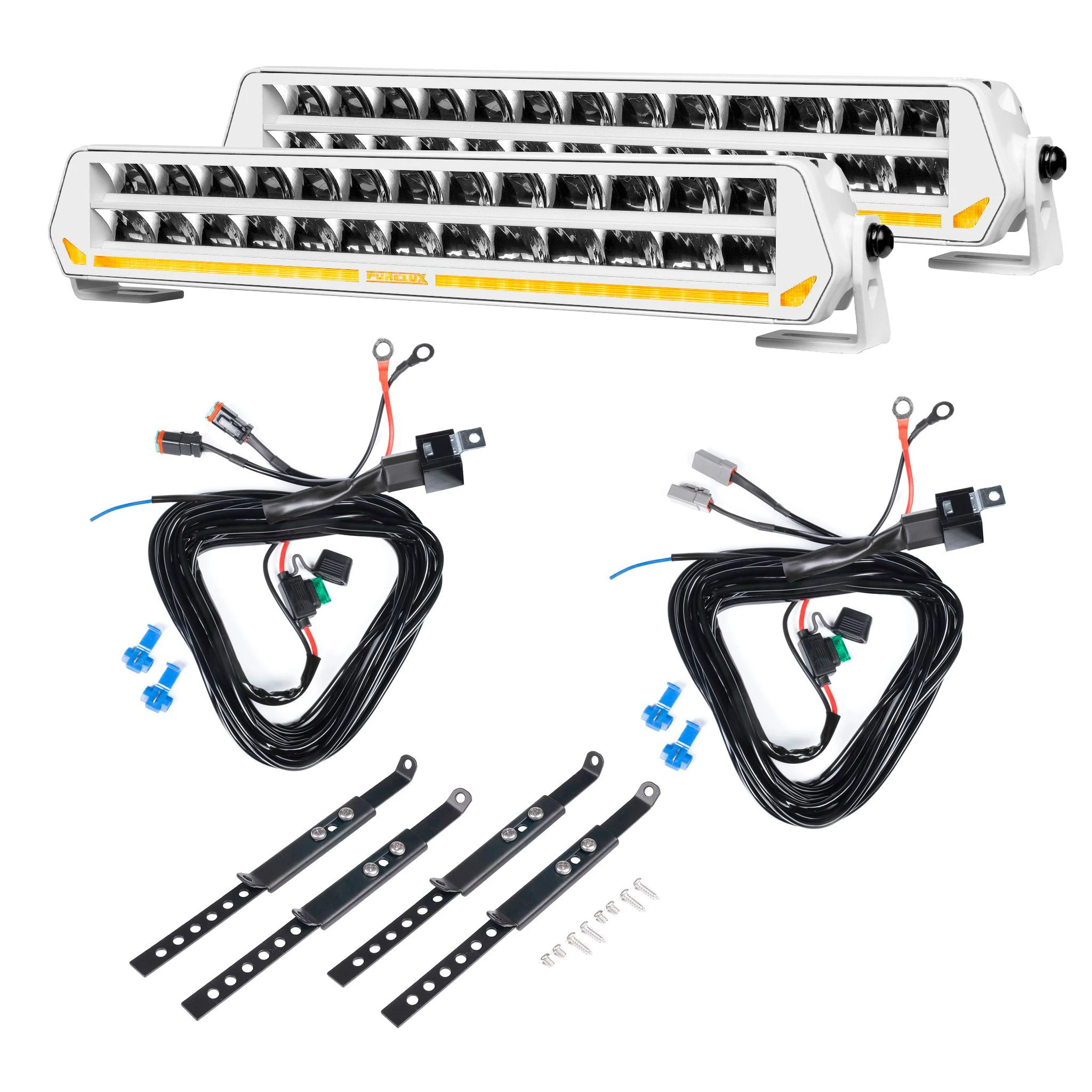

W zestawie

• 2 szt. + wiązki przewodów.
• 2 × Para regulowanych wsporników lamp dodatkowych Purelux Stabilizer - płaskie / czarny / stal nierdzewna
• 1 × Wiązka przekaźnikowa Purelux Pro Series 12V, HD DTP, 2 wyjścia (DTP-2)
• 2 × Panel dalekosiężny Purelux Panther S400 biały - prosty / 40 cm / 150W / Ref. 20, 1 szt.
• 1 × Wiązka przewodów z przekaźnikiem Purelux Pro Serie 12V, DT-2, 2 wyjście

Montaż i pasujące akcesoria

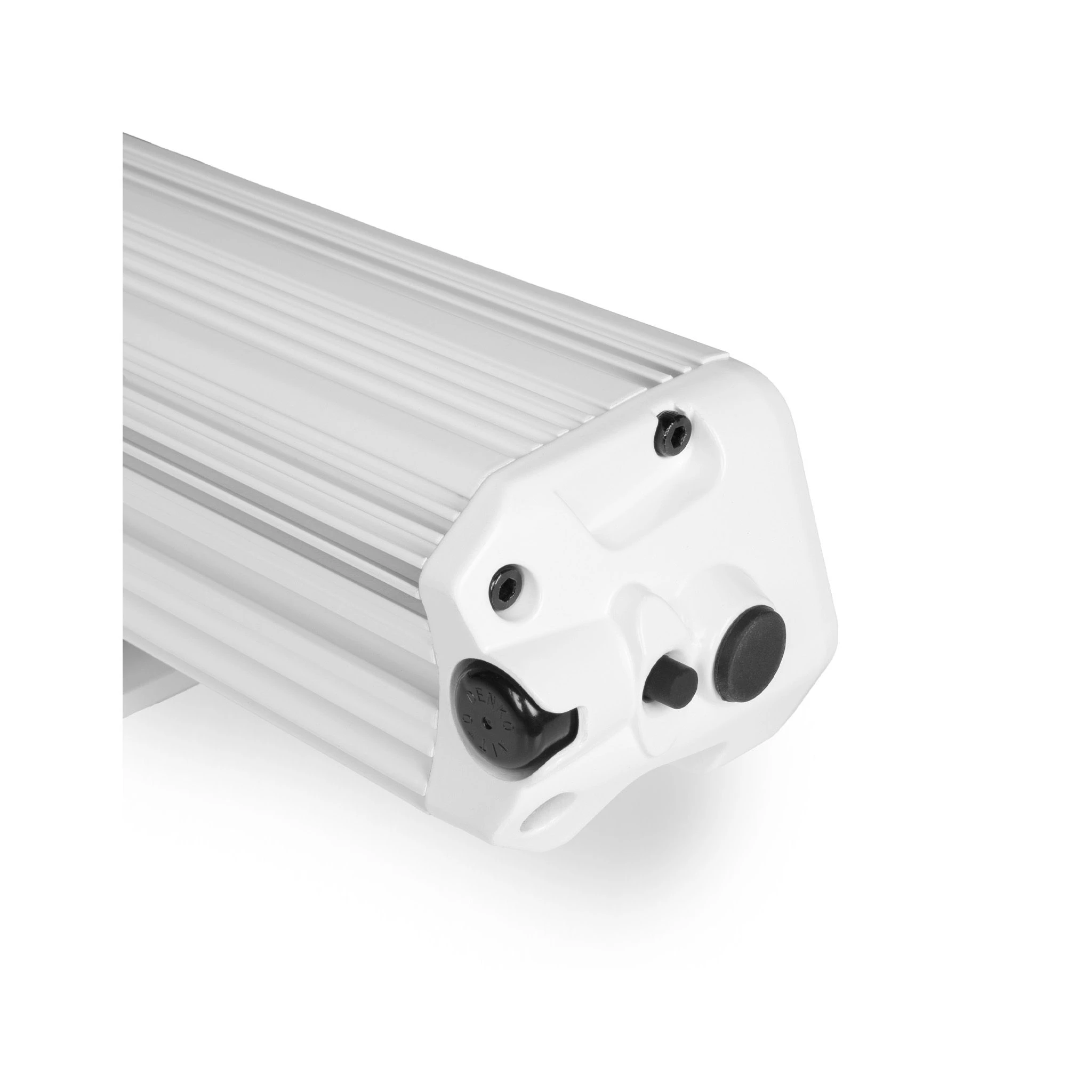

Ten model ma dwa osobne złącza: DT-2 dla trybu drogowego i DTP-2 dla PowerBoost®. Do jednej lampy w instalacji 12 V pasuje Purelux Pro Serie DT-2 z jednym wyjściem dla trybu drogowego albo HD DTP z jednym wyjściem dla PowerBoost®. Do zestawu dwóch lub trzech lamp dobierz odpowiednio dwa lub trzy wyjścia. Nie podłączaj obu trybów równocześnie. W kompletnych zestawach korzystaj z dołączonych wiązek. Światło pozycyjne i ostrzegawcze podłącza się osobno. Dla instalacji 24 V należy dobrać wiązkę 24 V; podane wyżej wiązki 12 V nie są do niej przeznaczone.

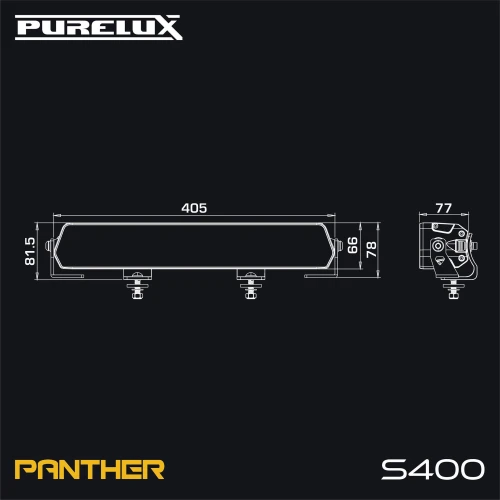

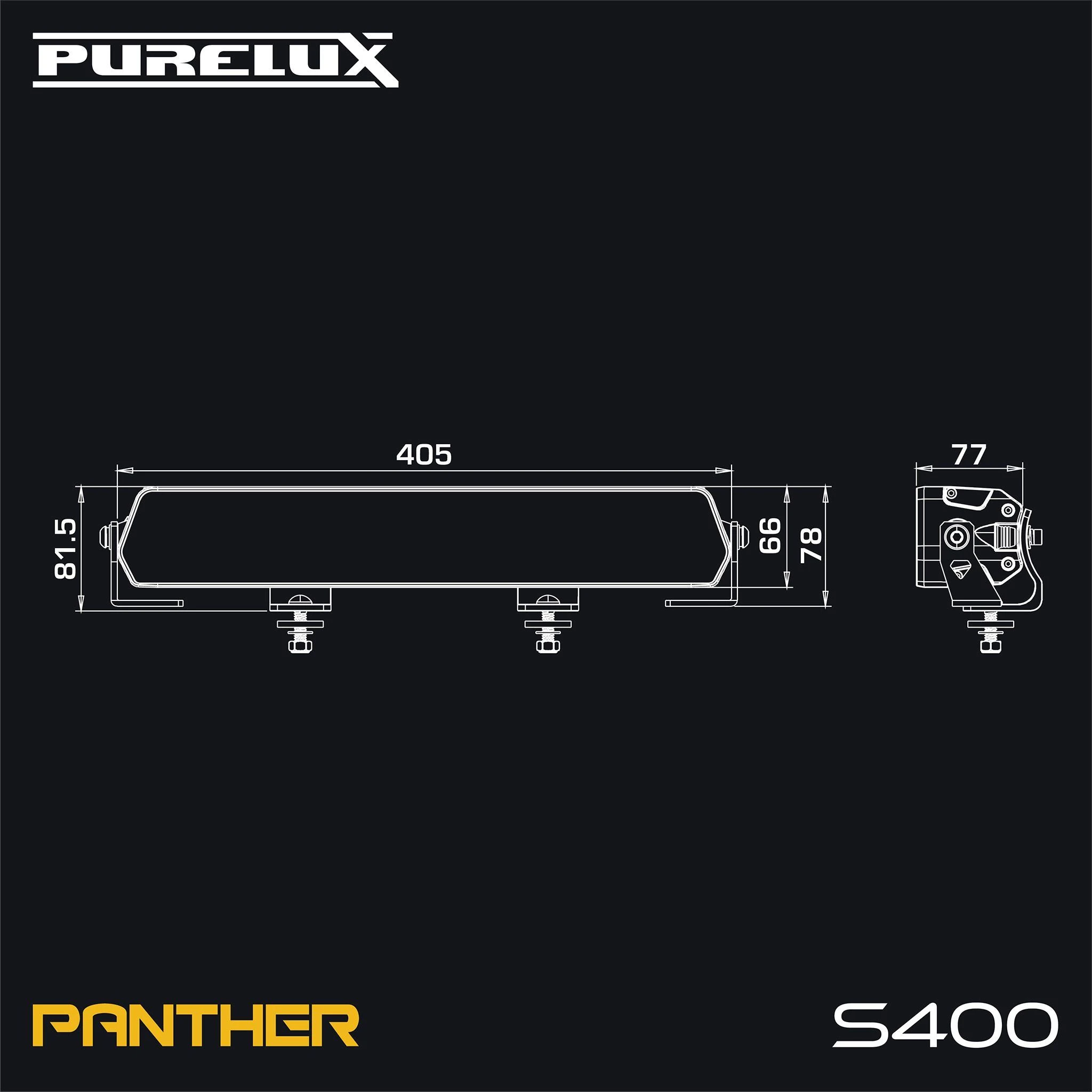

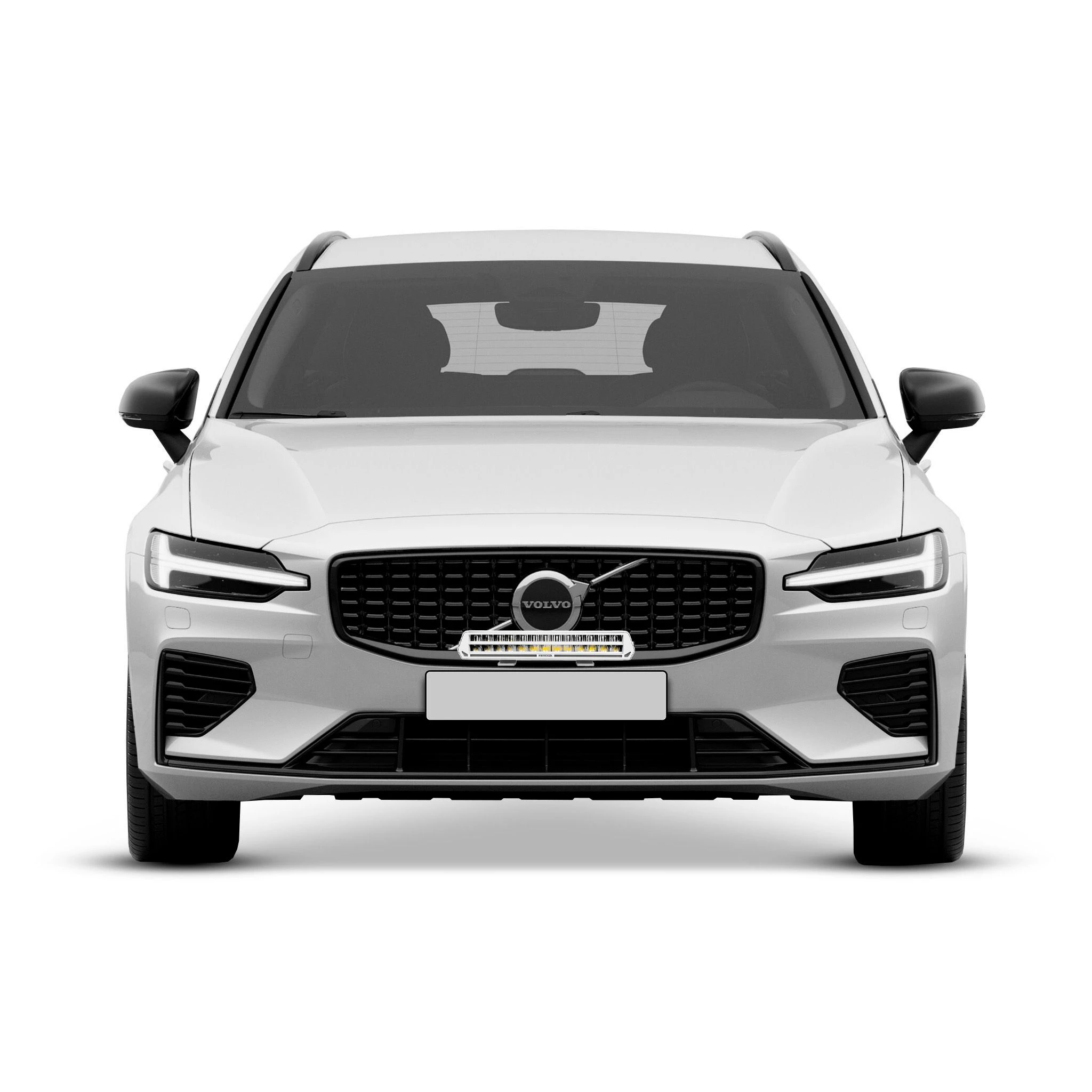

Montaż dolny na Purelux Single Bracket lub boczny na Purelux Twisted Single Bracket. Lampę można też zamocować za pomocą dołączonych stopek do stabilnego podłoża. Przymierz rozstaw i sprawdź miejsce w pojeździe przed montażem.

Funkcje

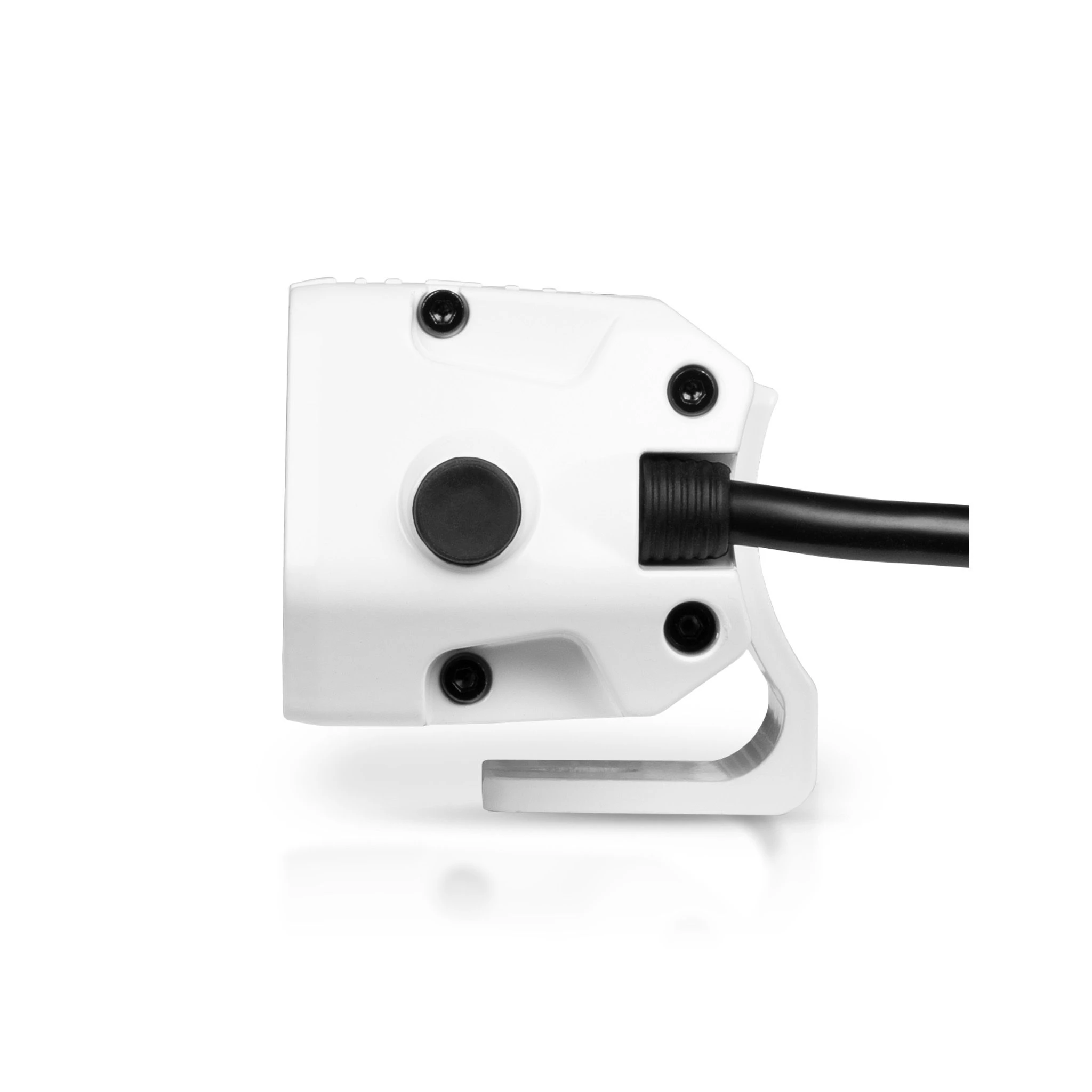

• Panel ma możliwość montażu dolnego; sposób mocowania dobierz do konkretnego zestawu.
• Dodatkowa funkcja światła pozycyjnego pozwala wykorzystać lampę w szerszej konfiguracji oświetlenia. Dostępne barwy i sposób podłączenia wskazano w danych modelu.
• Neutralna barwa 5000 K pomaga rozróżniać szczegóły i ogranicza wrażenie bardzo zimnego światła. Wartości dla trybów podano osobno w parametrach.

Przepisy i bezpieczne użytkowanie

Oznaczenia ECE z danych produktu dotyczą użycia zgodnego z homologacją. Tryb PowerBoost® / Boost (pełna moc) jest przeznaczony wyłącznie do użytku poza drogami publicznymi. Stosowanie świateł dodatkowych na drogach publicznych podlega przepisom krajowym, dlatego przed montażem sprawdź, czy jest dozwolone w Twoim pojeździe. Za zgodność montażu i sposobu użycia z przepisami odpowiada użytkownik.

• Przed montażem odłącz zasilanie. Instalację najlepiej powierzyć kompetentnemu instalatorowi.
• Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
• Nie patrz bezpośrednio w świecącą lampę z bliska. Nie używaj uszkodzonej lampy.

Co oznaczają parametry

• ECE R65 – homologacja świateł błyskowych (ostrzegawczych) do ruchu drogowego. Klasy 1 i 2 oraz oznaczenia XA1/XA2 opisują wymagania dotyczące jasności; XA2 oznacza osobny tryb dzienny i nocny.
• ECE R10 – odporność na zakłócenia elektromagnetyczne i ograniczenie zakłóceń radiowych.
• ECE R148 – homologacja świateł sygnalizacyjnych (np. pozycyjnych, kierunkowskazów).
• ECE R149 – homologacja świateł drogowych i mijania.
• Ref. (liczba referencyjna) – wartość z homologacji; sumuje się ją dla wszystkich świateł dodatkowych zamontowanych w pojeździe.
• Zasięg @ 1 lx – odległość, na jakiej natężenie oświetlenia spada do 1 luksa; służy do porównywania zasięgu lamp.
• PowerBoost® / Boost – tryb pełnej mocy lampy, przeznaczony wyłącznie do użytku poza drogami publicznymi.
• IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.
• DT / DTP – szczelne złącza wtykowe (Deutsch) stosowane w instalacjach pojazdowych.

Gwarancja

Gwarancja producenta: 24 miesiące. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Instrukcja obsługi

Pobierz instrukcję montażu i obsługi Panther S400 (PDF, po polsku)
