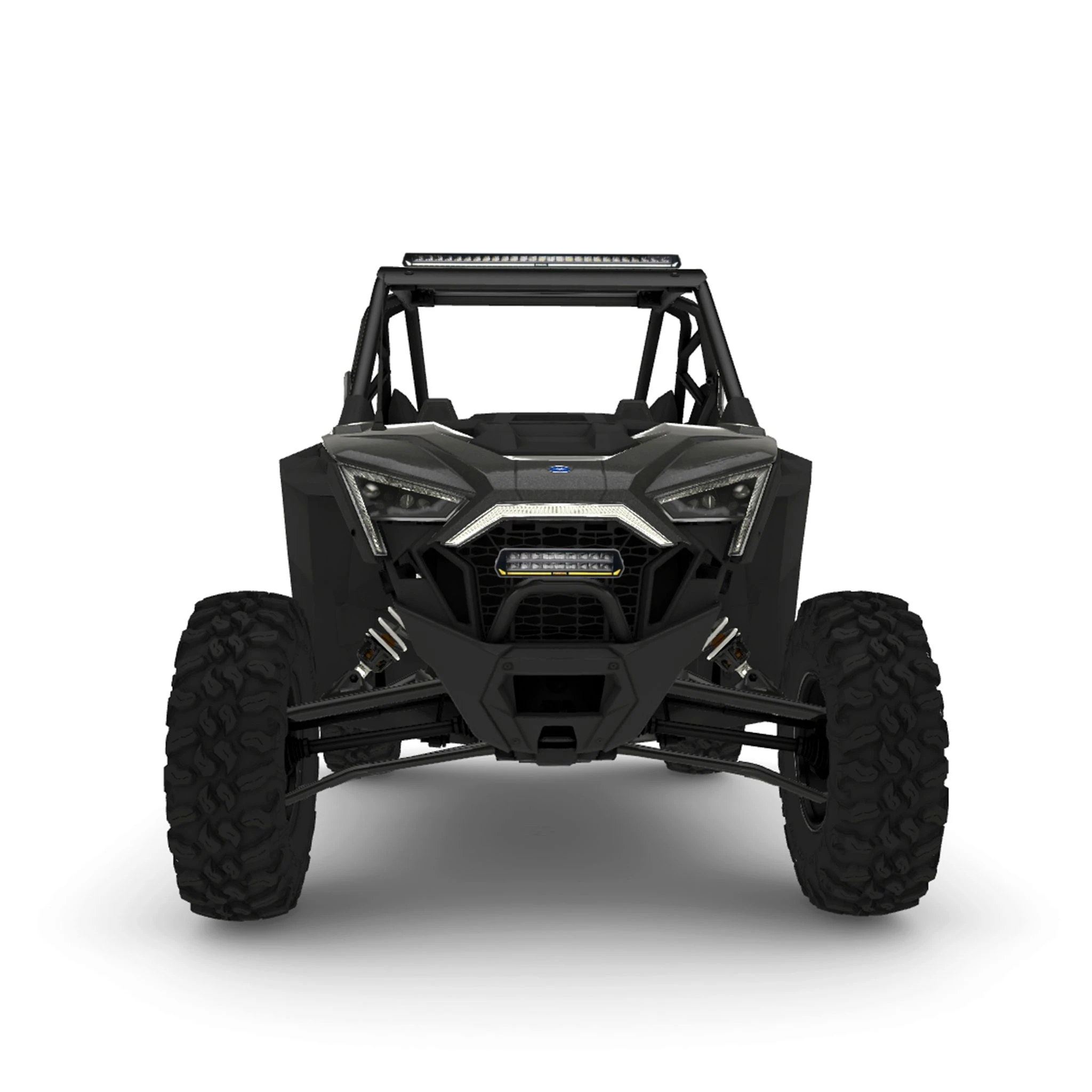

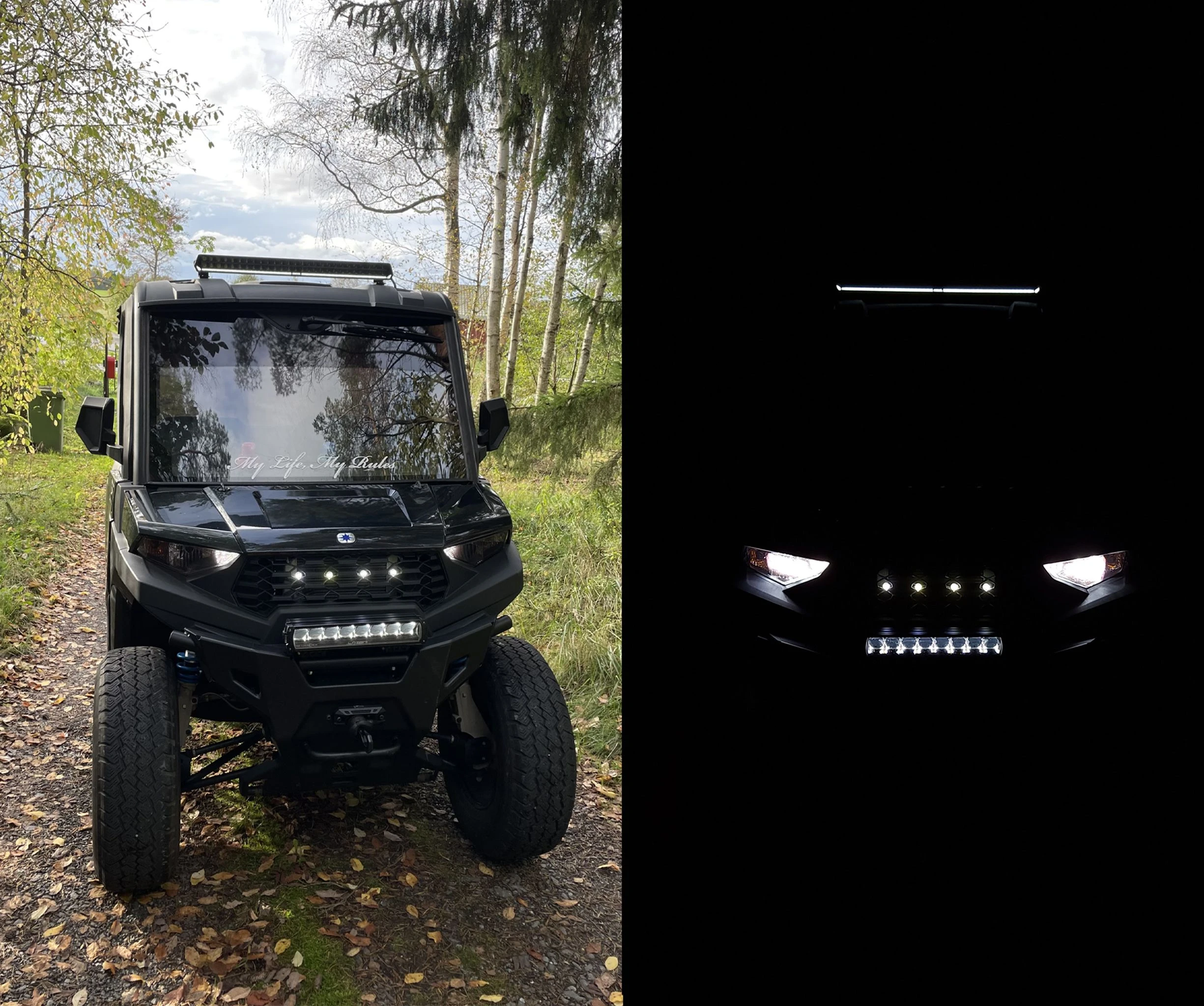

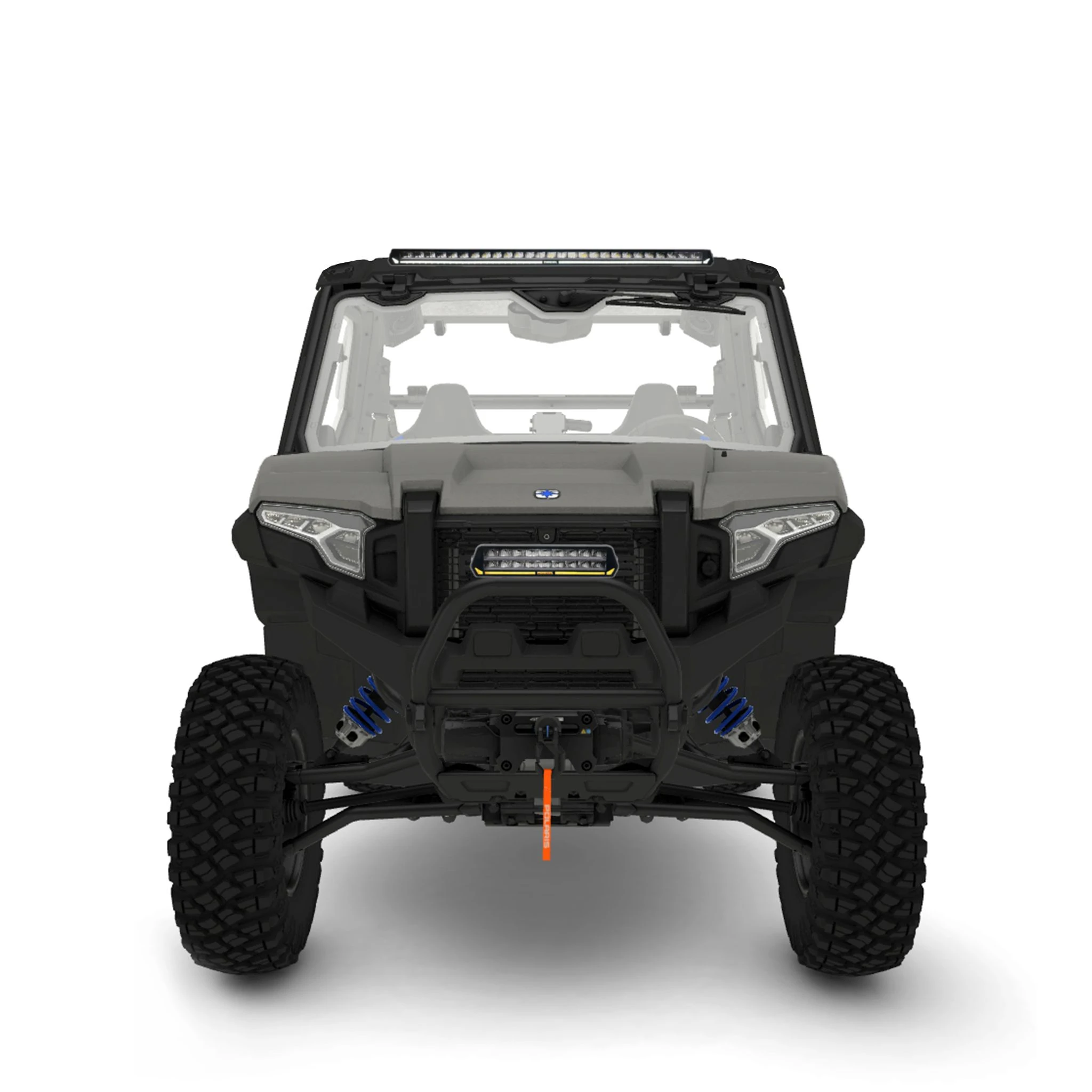

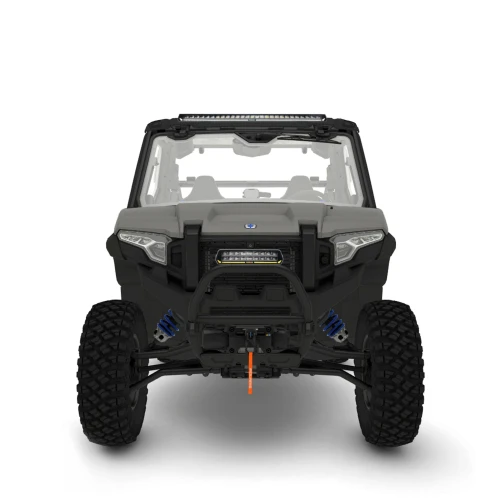

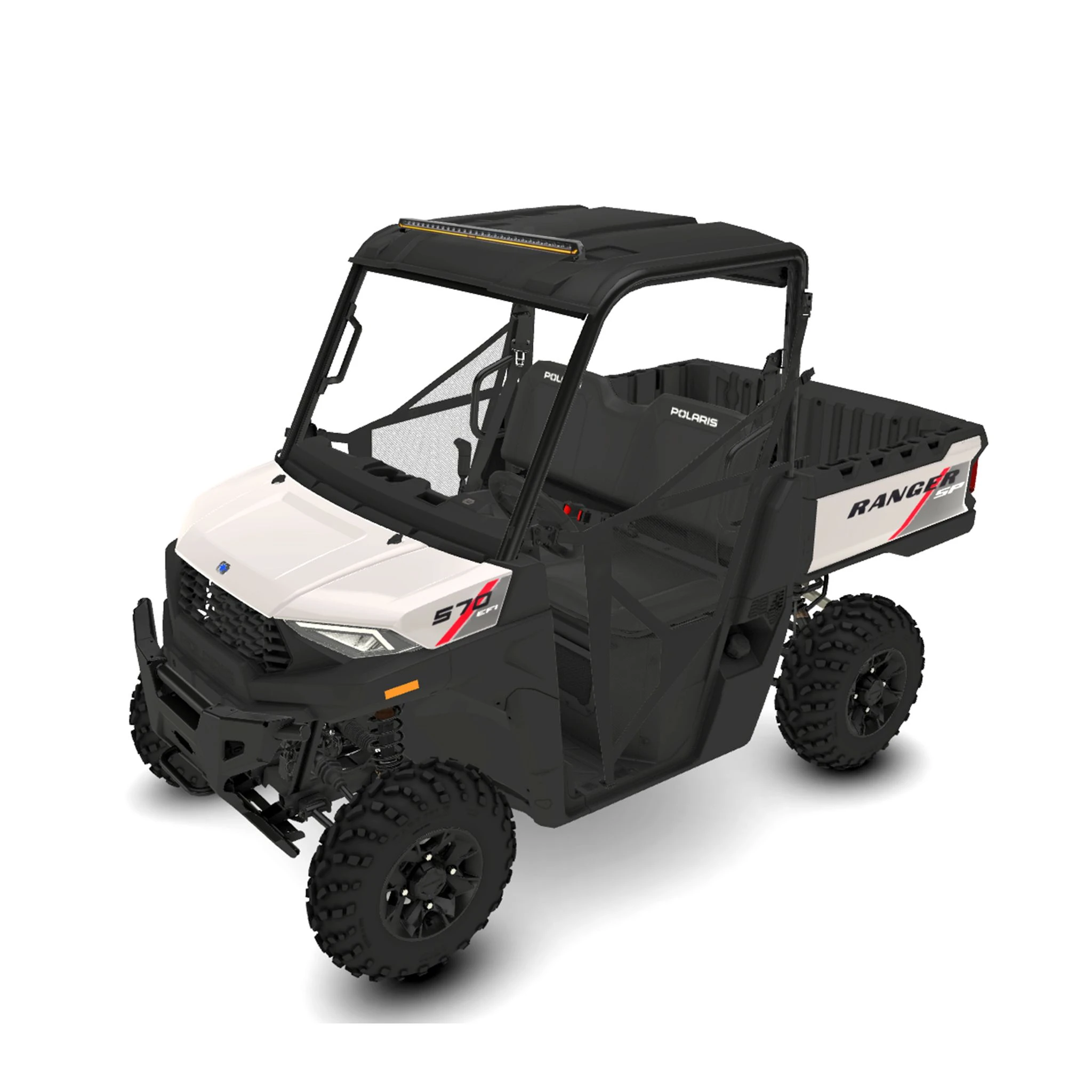

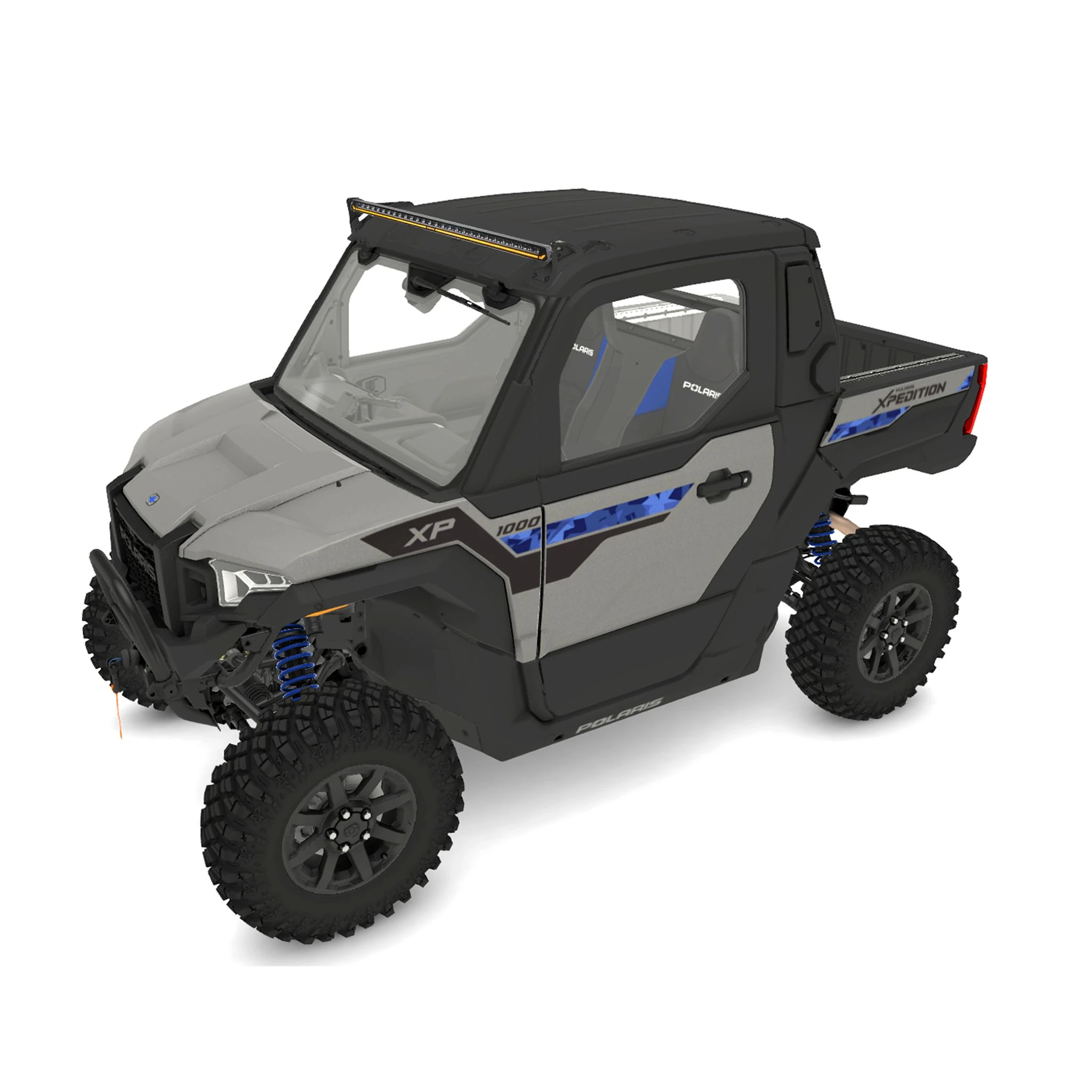

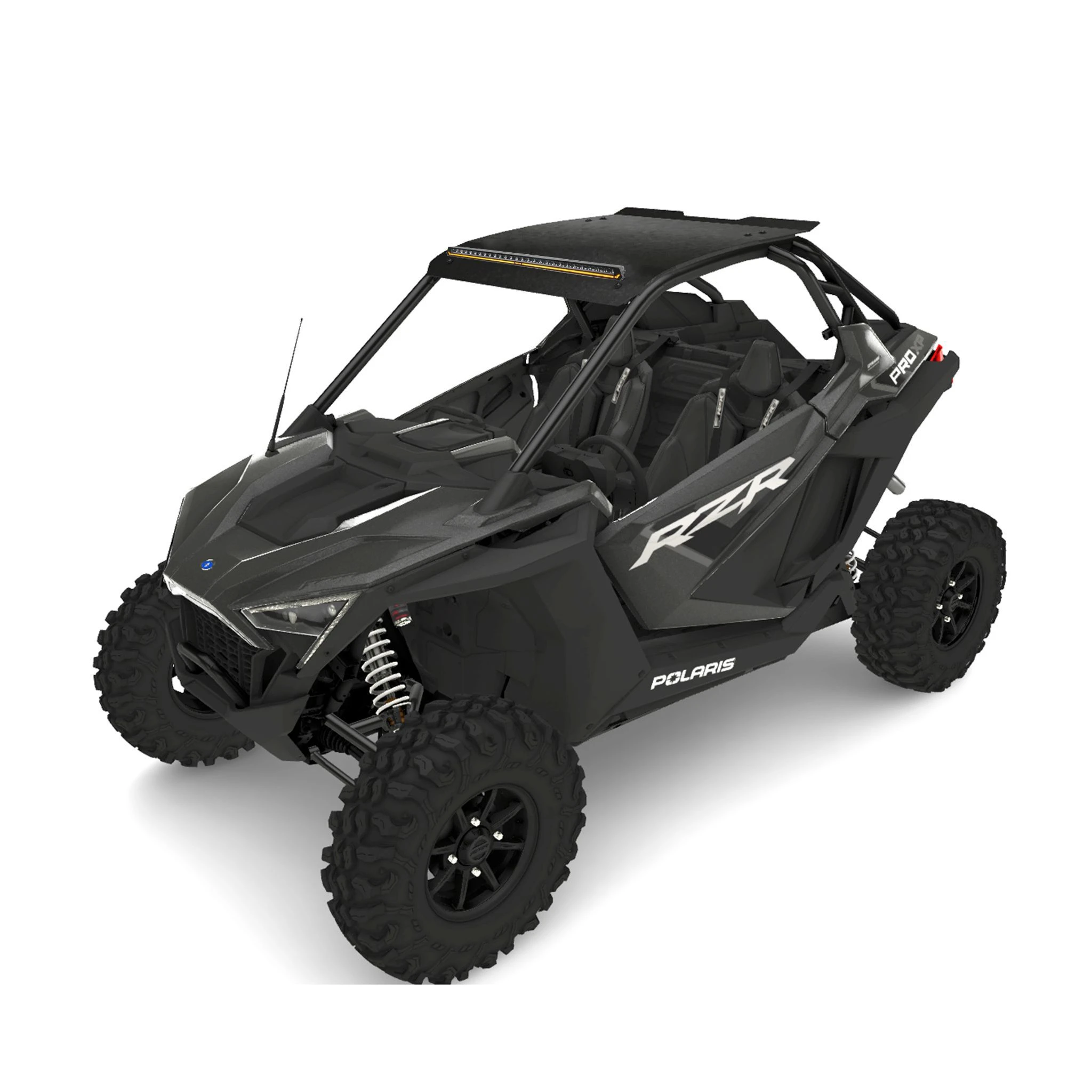

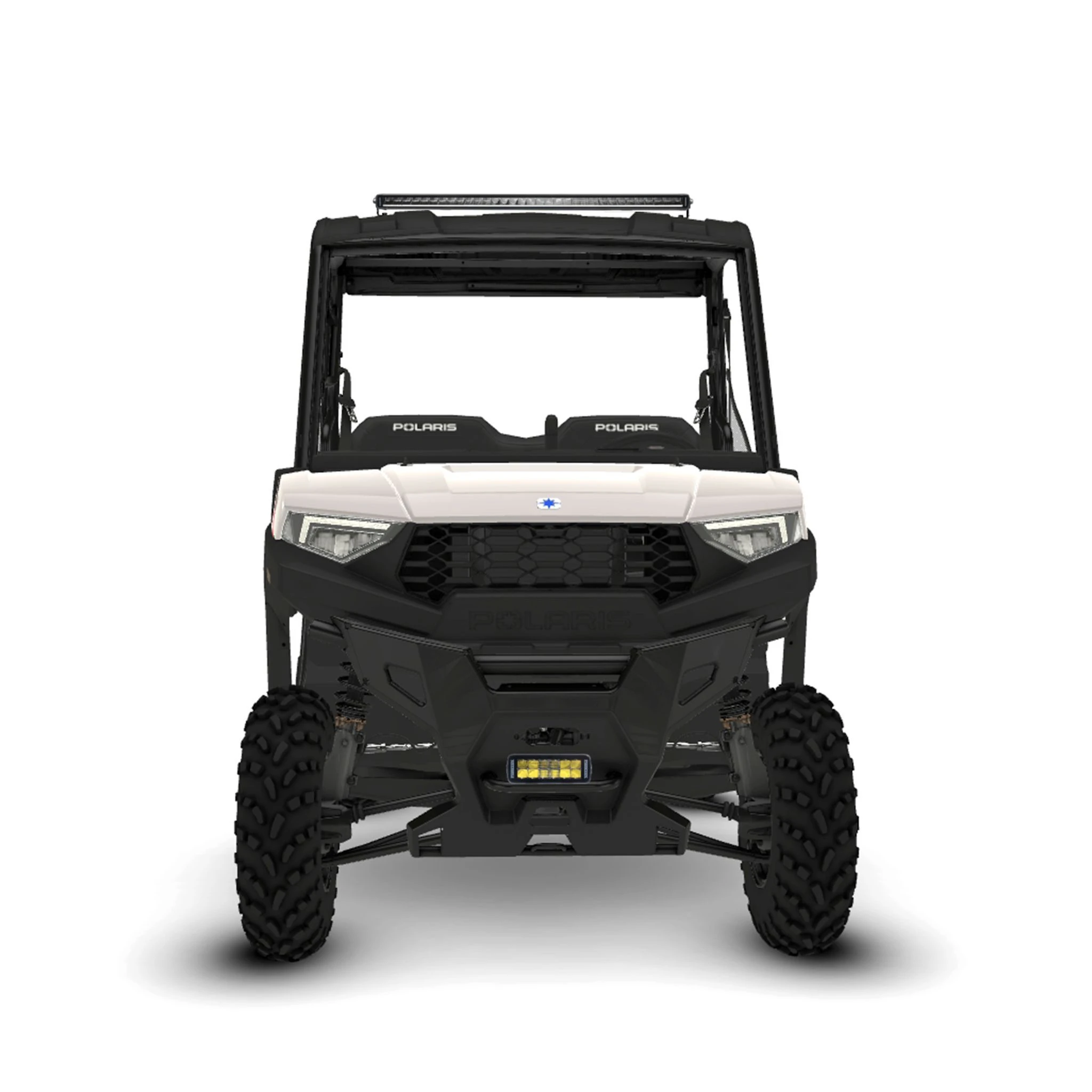

Zestaw lamp dodatkowych Polaris UTV (RZR, Xpedition, General & Ranger), zestaw Purelux Panther

Zestaw oświetlenia dodatkowego w konfiguracji wskazanej pełnym kodem HS. Łączy wybrane lampy z osprzętem montażowym i elektrycznym wyszczególnionym poniżej. Przed zakupem porównaj miejsce montażu, wymiary lamp oraz zgodność osprzętu z pojazdem. Parametry podano dla konkretnych elementów zestawu; nie są automatycznie sumą całej instalacji.

Wartości dotyczą poszczególnych lamp, przewodów i elementów zestawu, zgodnie z kartą produktu. Nie należy sumować zasięgu ani wymiarów.

Tryby pracy i zastosowanie

Tryb Boost / PowerBoost jest przeznaczony do używania poza drogami publicznymi. Do jazdy drogowej wybierz homologowany tryb i funkcję oraz montaż zgodny z instrukcją i przepisami. Oznaczenie R10 potwierdza kompatybilność elektromagnetyczną i nie jest samo w sobie homologacją światła drogowego.

Dane techniczne

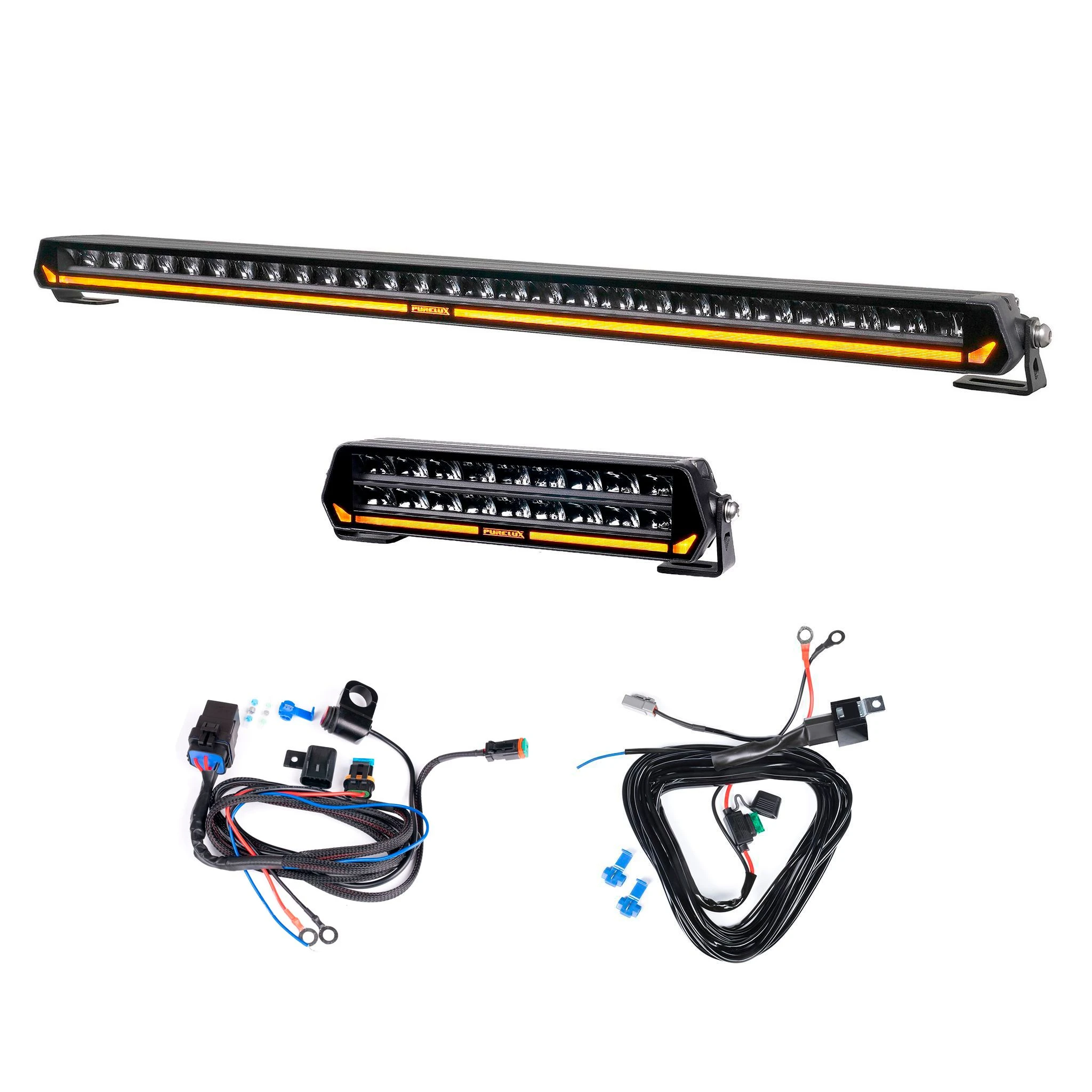

W zestawie

• Zestaw Purelux Panther.
• 1 × Wiązka przekaźnikowa Purelux Pro Series 12V, HD DTP, 1 wyjście (DTP-2)

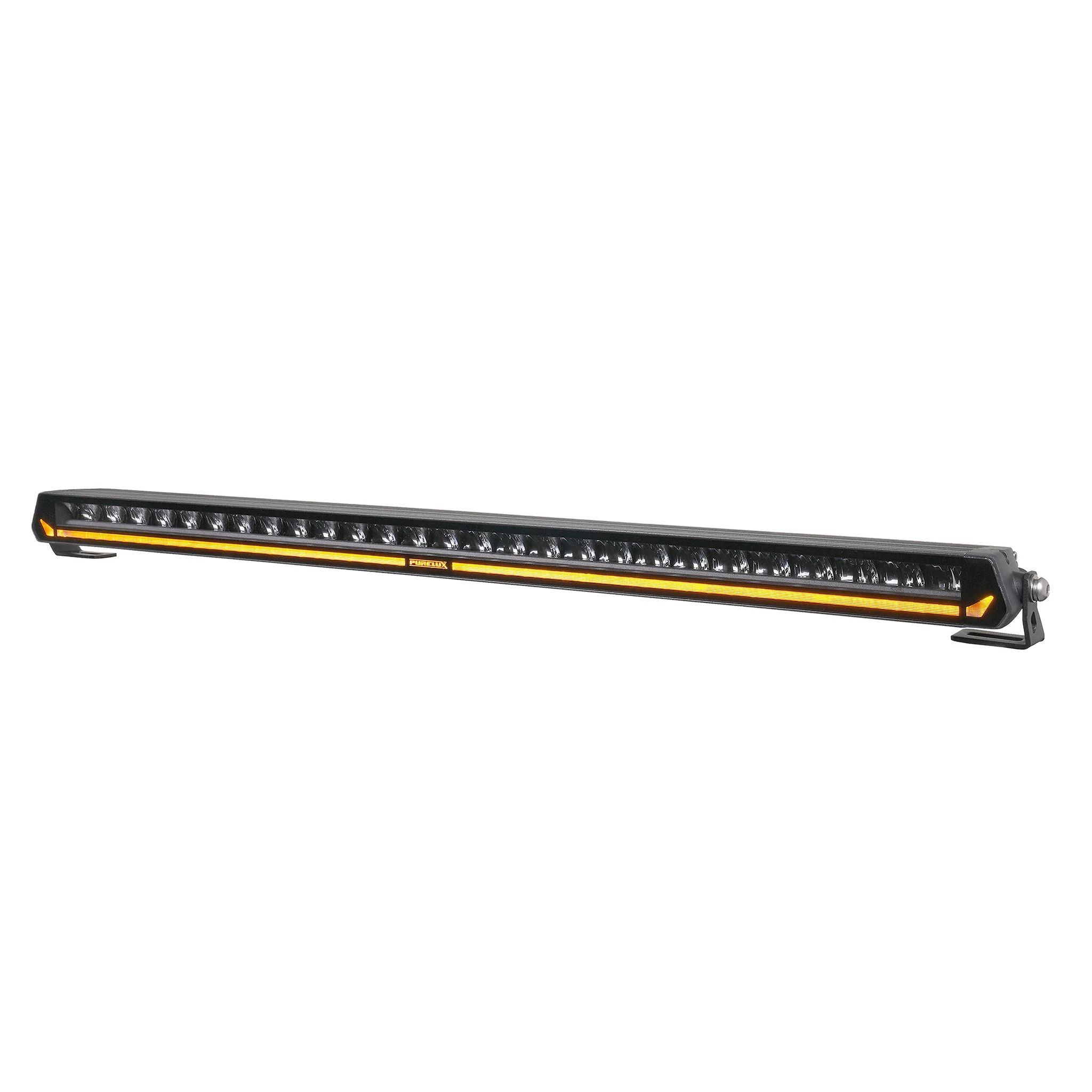

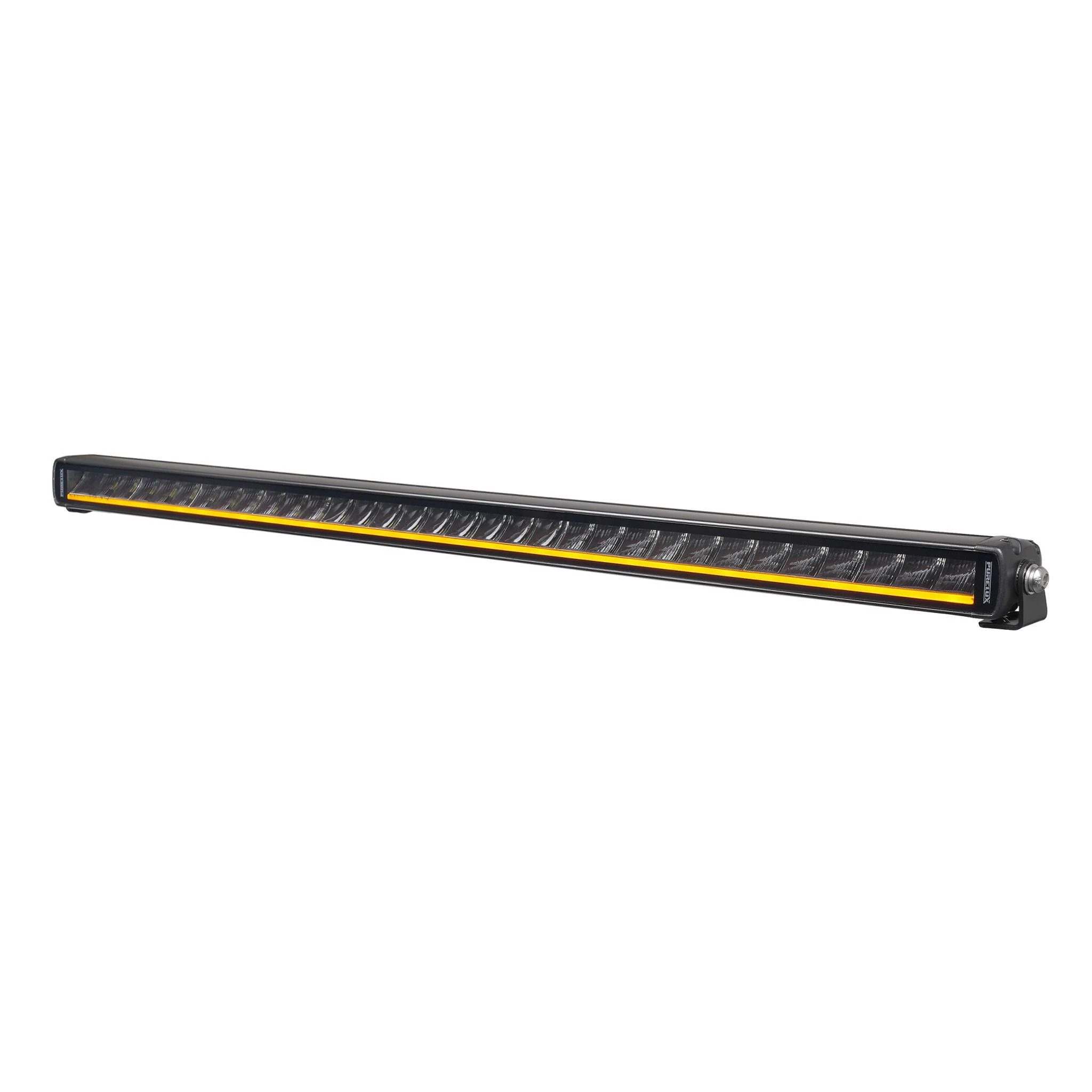

• 1 × Panel dalekosiężny Purelux Panther Aero S800 - prosty / 78 cm / 162W / Ref. 50, 1 szt.
• 1 × Wiązka przekaźnikowa Purelux Pro Serie ATV IP66 12V, DT-2, 1 wyjście (DT)

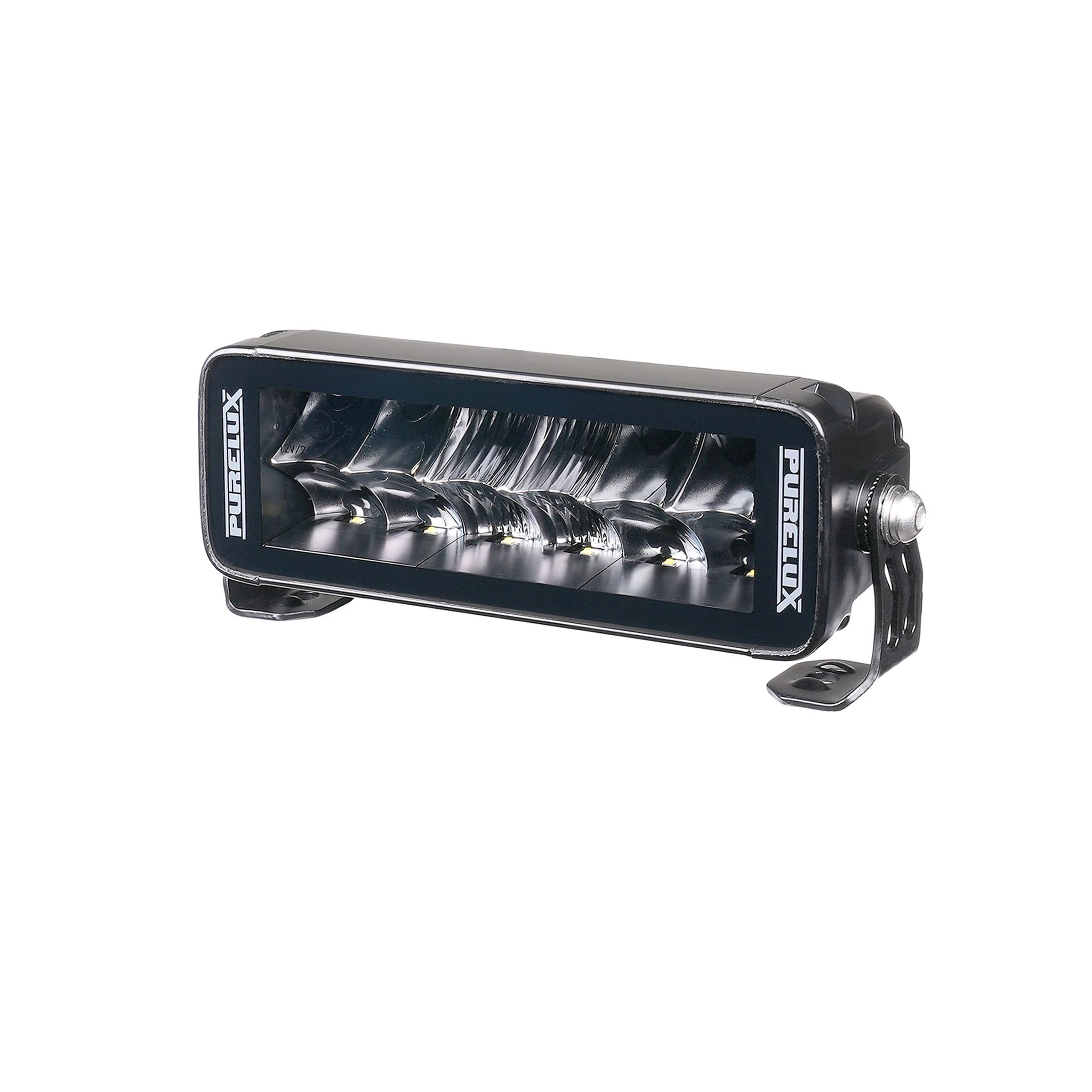

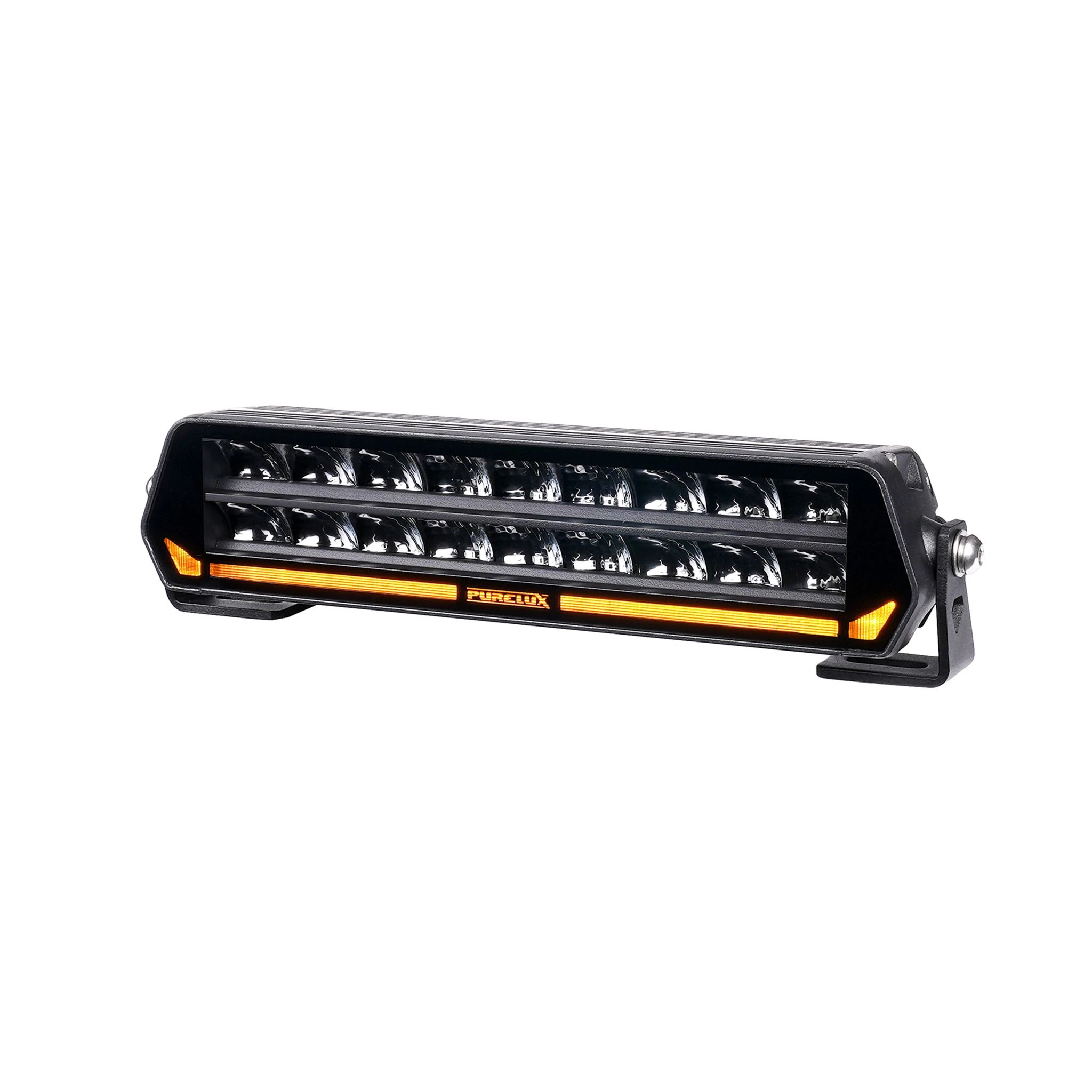

• 1 × Panel dalekosiężny Purelux Panther S300 - prosty / 30 cm / 144W / Ref. 30, 1 szt.
• 1 × Panel LED Purelux Panther Aero S800 162W 78 cm Led Bar Off Road Quad
• 1 × Wiązka przekaźnikowa Purelux Pro Serie ATV IP66 12V, DT-2, 1 wyjście DT-2
• 1 × LED bar Purelux Panther S300 - prosta / 30 cm / 144W / Ref. 30, 1 szt.

Montaż i pasujące akcesoria

Zestaw zawiera dopasowaną wiązkę lub wiązki 12 V. Do małego panelu DT-2 stosowana jest Purelux Pro Serie ATV IP66 z przełącznikiem; do dużego panelu DTP-2 — Purelux Pro Serie HD DTP, 1 wyjście. Wykorzystaj wiązki dołączone do tego wariantu. Lampy zamocuj przez dołączone stopki; dla mocowania do rur dobierz Purelux Adaptive Tube Clamp do średnicy rury. Sprawdź wariant pojazdu i miejsce montażu. Komplety Purelux Panther i Purelux Black zawierają po dwie różne listwy; nie traktuj ich jak dwóch identycznych lamp.

Funkcje

• Dodatkowa funkcja światła pozycyjnego pozwala wykorzystać lampę w szerszej konfiguracji oświetlenia. Dostępne barwy i sposób podłączenia wskazano w danych modelu.
• Wiązka kombinowana łączy skoncentrowany środek do obserwowania odległych obiektów z szerszym doświetleniem pobocza.

Przepisy i bezpieczne użytkowanie

Oznaczenia ECE z danych produktu dotyczą użycia zgodnego z homologacją. Tryb PowerBoost® / Boost (pełna moc) jest przeznaczony wyłącznie do użytku poza drogami publicznymi. Stosowanie świateł dodatkowych na drogach publicznych podlega przepisom krajowym, dlatego przed montażem sprawdź, czy jest dozwolone w Twoim pojeździe. Za zgodność montażu i sposobu użycia z przepisami odpowiada użytkownik.

• Przed montażem odłącz zasilanie. Instalację najlepiej powierzyć kompetentnemu instalatorowi.
• Dobierz przekrój przewodów i zabezpieczenie do poboru prądu; sprawdź polaryzację, szczelność połączeń i stabilność mocowania.
• Nie patrz bezpośrednio w świecącą lampę z bliska. Nie używaj uszkodzonej lampy.

Co oznaczają parametry

• ECE R10 – odporność na zakłócenia elektromagnetyczne i ograniczenie zakłóceń radiowych.
• ECE R148 – homologacja świateł sygnalizacyjnych (np. pozycyjnych, kierunkowskazów).
• ECE R149 – homologacja świateł drogowych i mijania.
• Ref. (liczba referencyjna) – wartość z homologacji; sumuje się ją dla wszystkich świateł dodatkowych zamontowanych w pojeździe.
• Zasięg @ 1 lx – odległość, na jakiej natężenie oświetlenia spada do 1 luksa; służy do porównywania zasięgu lamp.
• PowerBoost® / Boost – tryb pełnej mocy lampy, przeznaczony wyłącznie do użytku poza drogami publicznymi.
• IP67 / IP68 / IP69K – stopień ochrony przed pyłem i wodą; IP67 – krótkie zanurzenie, IP69K – także mycie strumieniem pod wysokim ciśnieniem.
• DT / DTP – szczelne złącza wtykowe (Deutsch) stosowane w instalacjach pojazdowych.

Pozostałe dane z karty produktu

• Gwarancja producenta: 24 miesięcy
• Gwarancja producenta dla tego wariantu: 24 miesięcy. Dla części zestawu okres może być inny, jeżeli wskazano go przy danym elemencie.
• Zawartość opakowania: 1 x czerwony złączka rozgałęźna przewodu | 20-18AWG(0.5-0.75mm2) 1 x zielony złączka samolutująca termokurczliwa | 18-16AWG(0.75-1.5mm2) 1 x niebieski złączka samolutująca termokurczliwa | 16-14AWG(1.5-2.5mm2)

Gwarancja

Gwarancja producenta: 12 miesięcy. Nie ogranicza ustawowych uprawnień kupującego wobec sprzedawcy z tytułu braku zgodności towaru z umową.

Informacje GPSR

Informacje o bezpieczeństwie produktu i podmiocie odpowiedzialnym, zgodnie z rozporządzeniem (UE) 2023/988 (GPSR).

Instrukcje obsługi

Zestaw składa się z kilku produktów – pobierz instrukcje do jego elementów:

• Instrukcja: Panther Aero (PDF, po polsku)
• Instrukcja: Panther S i C (PDF, po polsku)
• Instrukcja: wiązki przekaźnikowe (PDF, po polsku)
